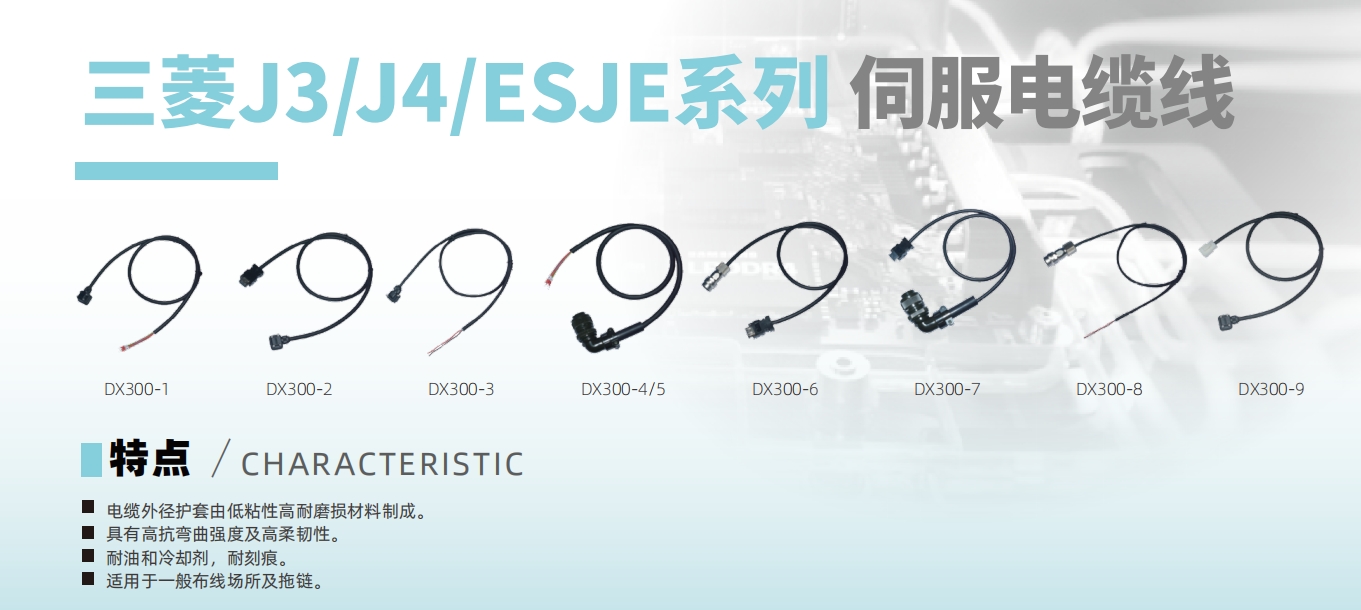

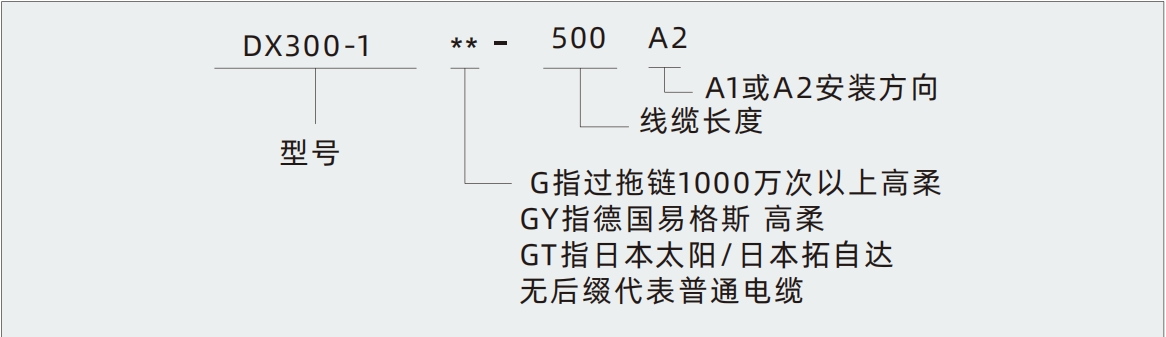

产品选型原则:

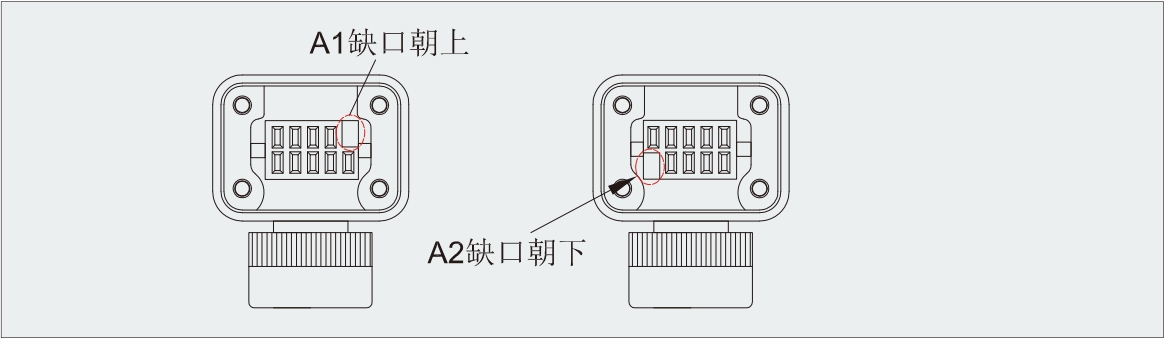

安装方向示意图:

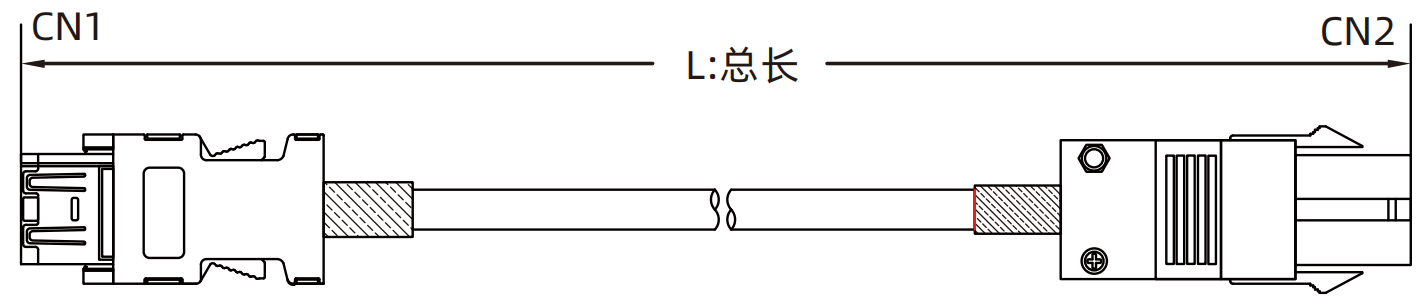

外型图：
|
型号 |
功能 |
外形图 |
CN1插头型号 |
|

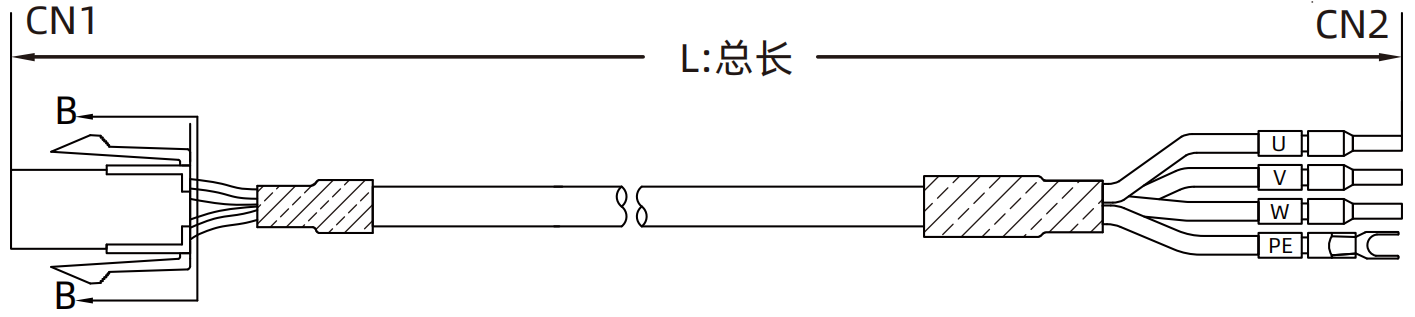

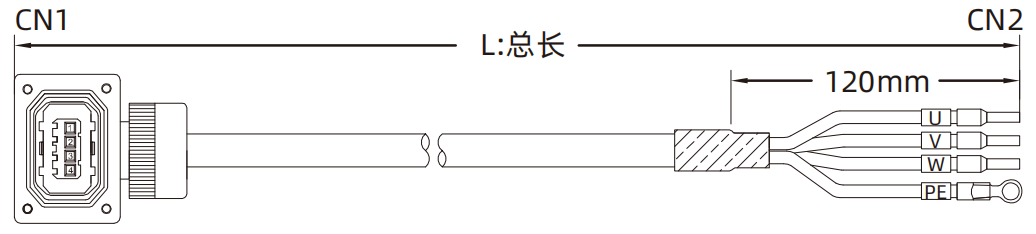

DX300-1 |
动力线 |
 |
JN4FT04SJ1-R JN4FT-Z 插针 |

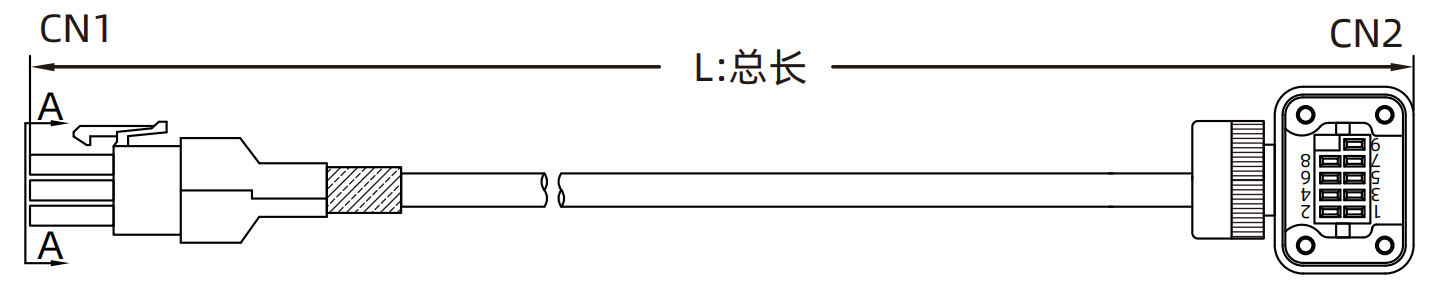

| DX300-2 |
编码器线 |
|
1674320-1 1674335-4 插针 |
|

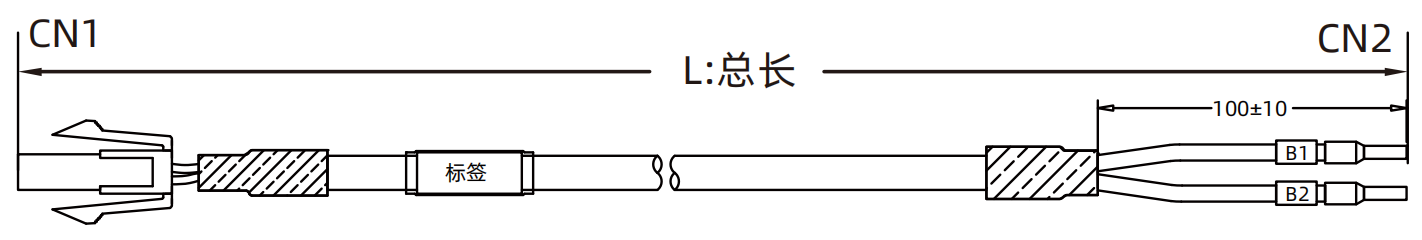

DX300-3 |
刹车线 |
 |
JN4FT02SJ1-R JN4FT-Z 插针 |

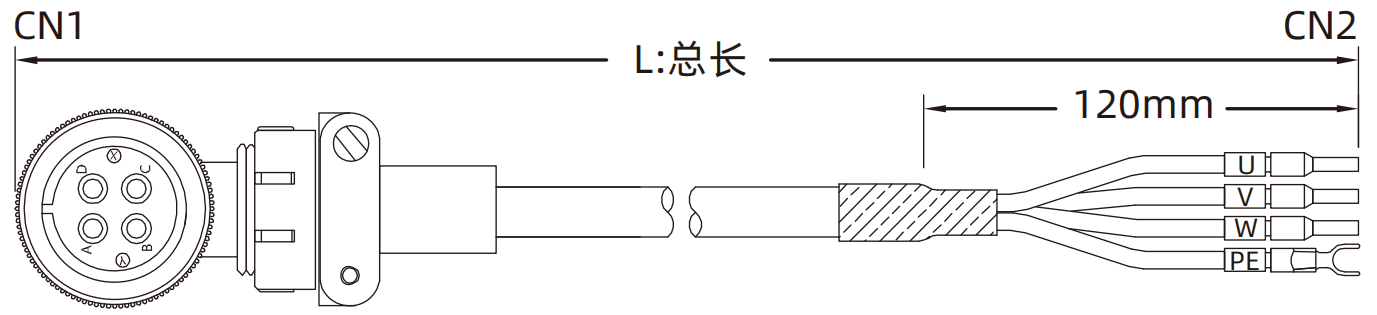

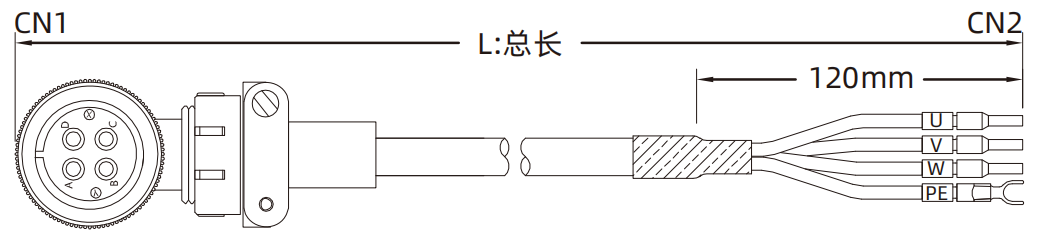

| DX300-4 | 动力线 |  |
MS3108B 18-10S 航空头 |
|
DX300-5 |
动力线 |  |
MS3106B 22-22S 航空头 |

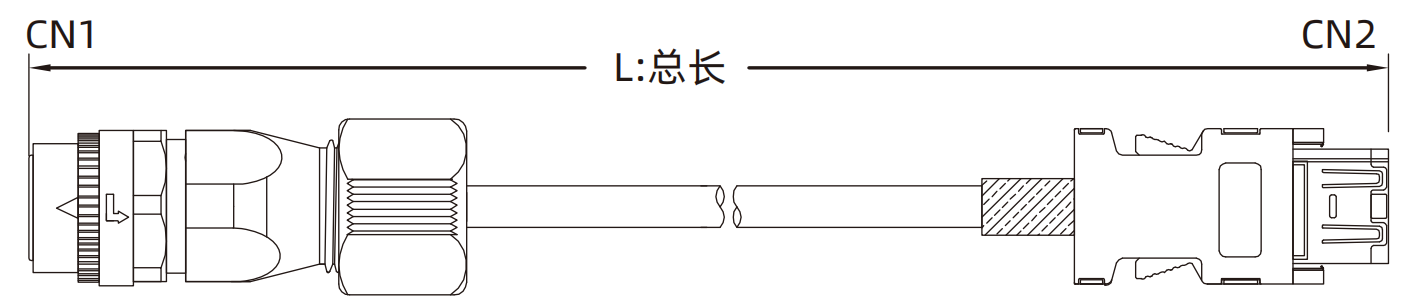

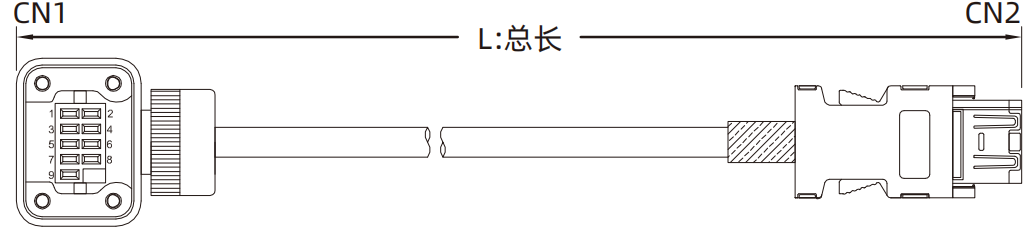

| DX300-6 | 编码器线 |  |
CM10-SP10S-M 航空头 |
|

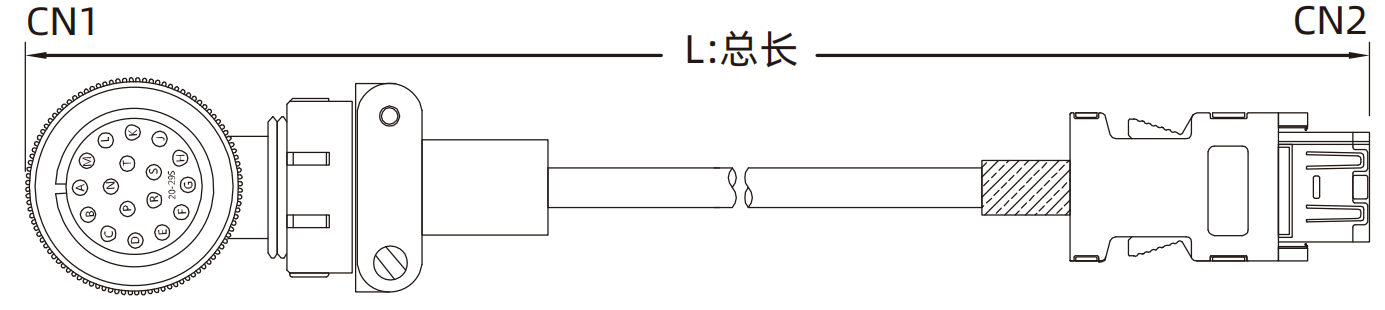

DX300-7 |
编码器线 |  |
MS3106B 20-29S 航空头 |

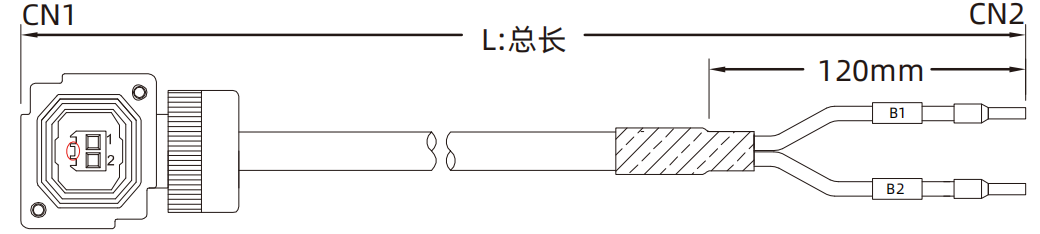

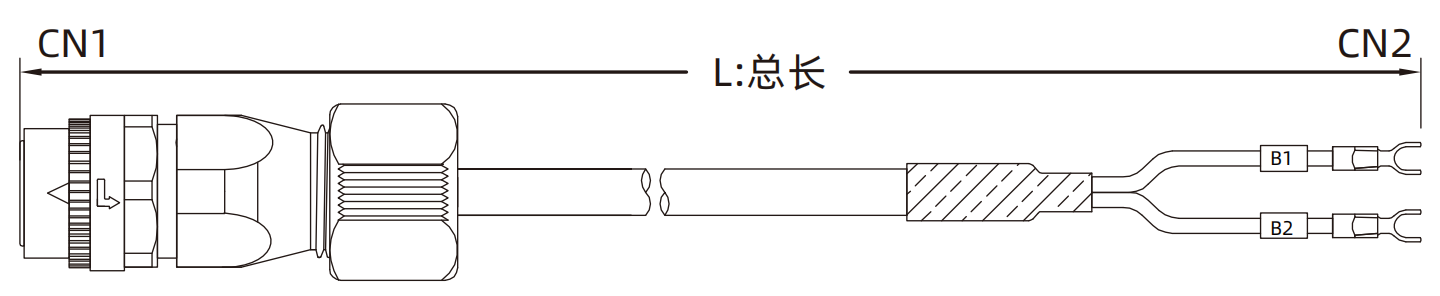

| DX300-8 | 刹车线 |  |
CM10-SP2S-M-D 航空头 |
|

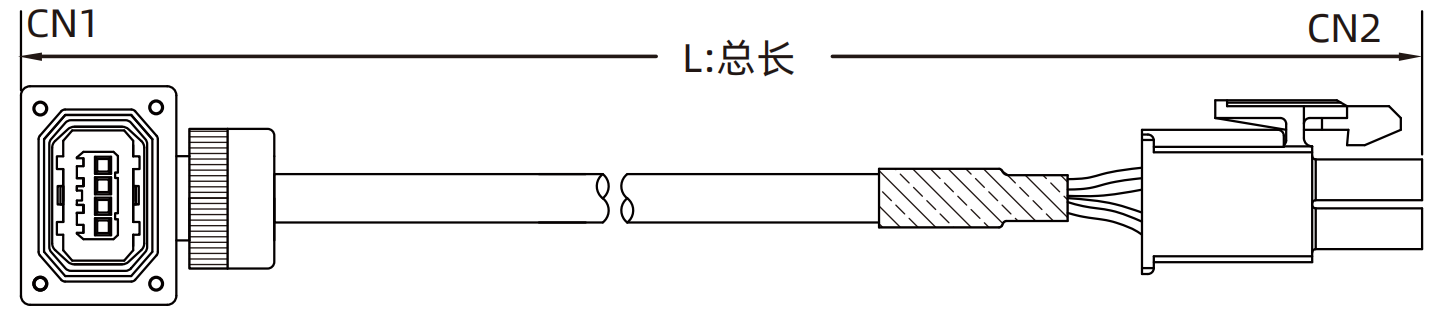

DX300-9 |
动力中继线 |  |
JN4FT04SJ1-JN4 |
| DX300-10 | 动力中继线 |  |
172159-1 母壳 4孔 |
|
DX300-11 |
编码中继线 |  |
1394-10P 公头 |
| DX300-12 | 编码中继线 |  |
172169-1 公壳 9孔 |
|
DX300-13 |
小功率刹车中继线 |  |
JN4FT02SJ1 |
|
DX300-14 |
小功率刹车中继线 |  |
172157-12P 母壳 |
※ 伺服线选型请联系万连业务员，我们会根据贵司提供的电机型号或原装伺服线型号配线。
