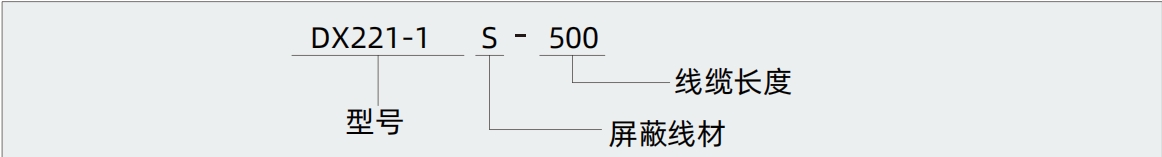

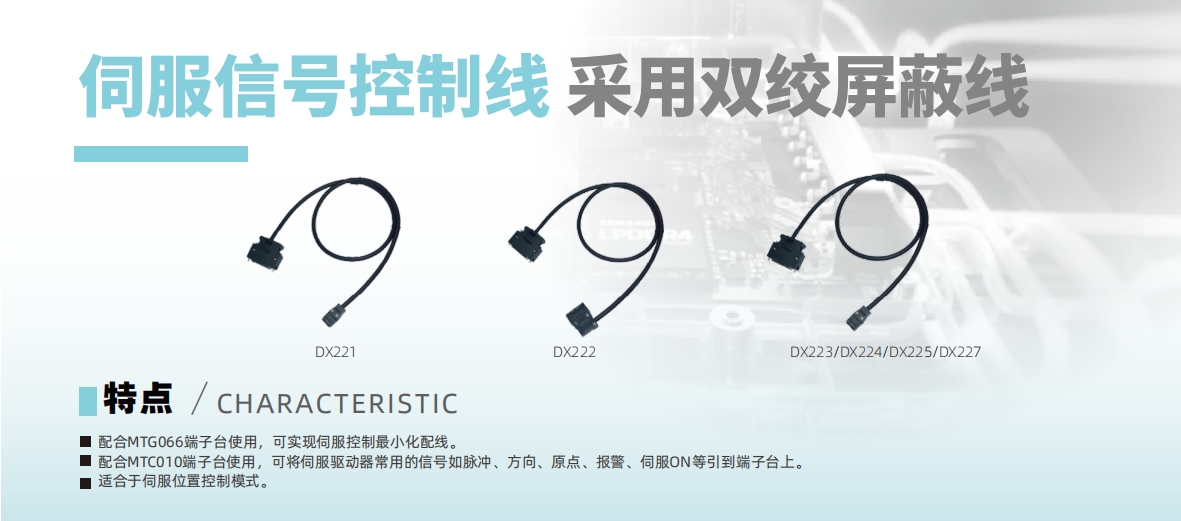

产品选型原则:
线缆规格:
|
线规 |
AWG28 |
|
导体构成 |
7/0.127 |
|
导体材料 |
软铜线 |
|
绝缘材料 |
PE |
|
芯线捻和 |
填充；棉线；包带；纸带 |
|
外表被覆 |
PVC |
|
耐电压（20℃） |
239Ω/Kn以下 |
|
导体阻抗（20℃） |
AC500V/min |
|
绝缘抵抗（20℃） |
50MΩ/Kn以上 |
端口对应列表：
|
型号 |
CN1对应侧 |
CN2对应 |
备注 |
|
|
制造商 |
模块 |
端子台 |
||
|

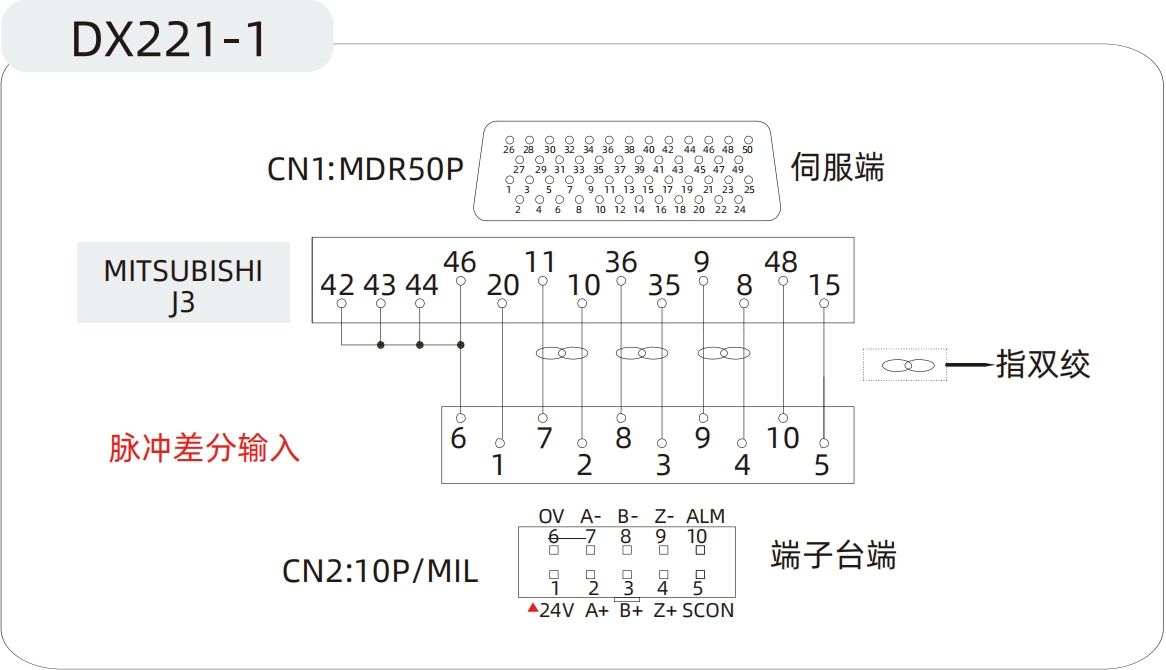

DX221-1 |
MITSUBISH |
J3系列 JE系列 ※1 |
MTG066 MTC010 |
差分驱动方式 |
|

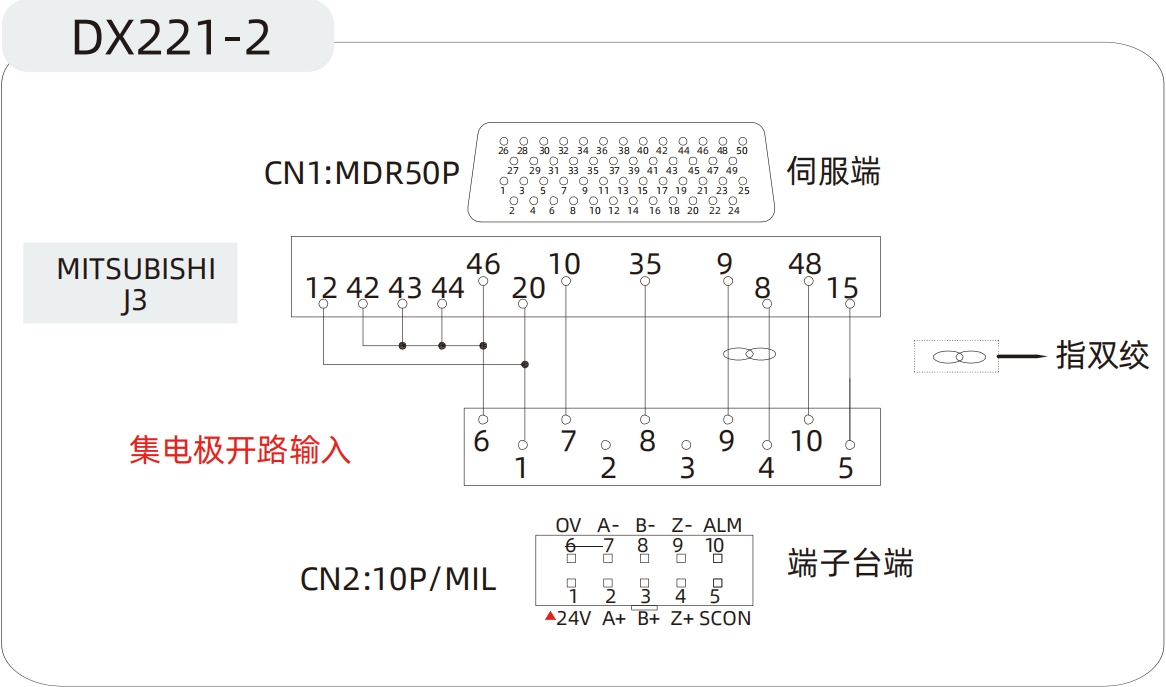

DX221-2 |
集电极开路方式 |
|||
|

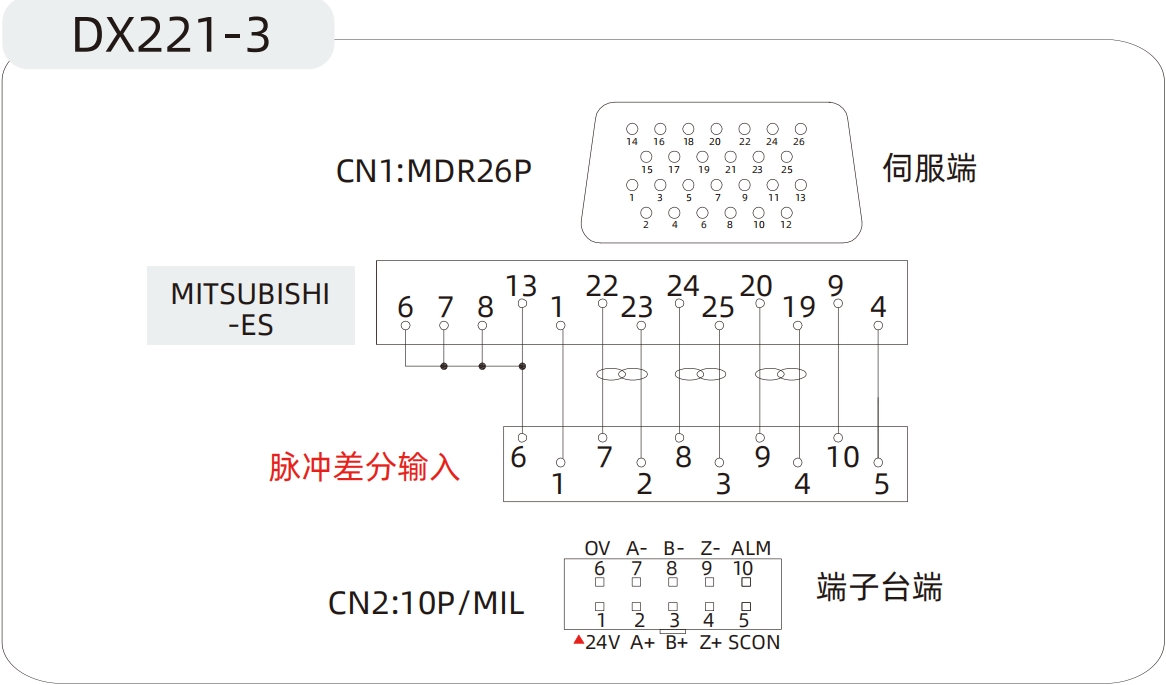

DX221-3 |
ES 系列 |
MTG066 MTC010 |
差分驱动方式 |
|
|
DX221-4 |
集电极开路方式 |
|||
|

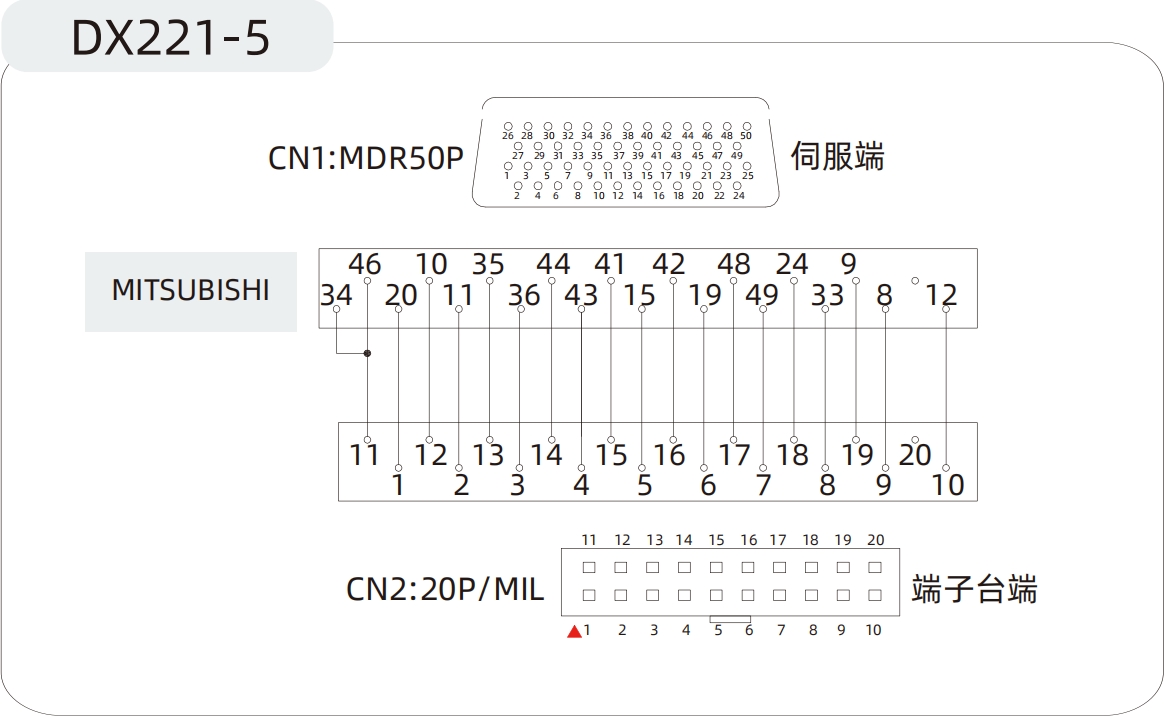

DX221-5 |
J3系列 |
MTC020 MTD020 |
-- |
|
|
DX222-1 |
PANASONI |
MINAS A4/A5系列 |
MTG066 MTC010 |
差分驱动方式 频率<500KHZ |
|
DX222-2 |
集电极/24V 脉冲方式 |
|||
|
DX222-3 |
差分驱动方式 频率>500KHZ |
|||
|
DX222-4 |
J3系列 |
MTC020 MTD020 |
-- |
|
|
DX223-1 |
YASKAWA |
∑-V 系列 |
MTG066 MTC010 |
差分驱动方式 |
|

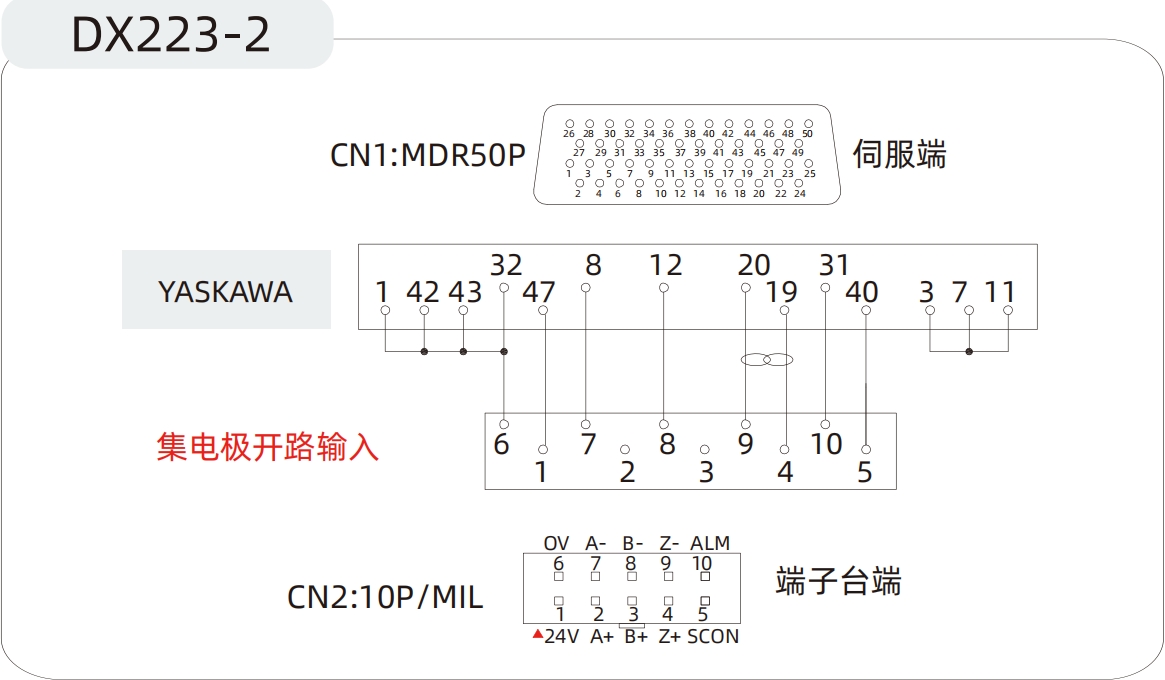

DX223-2 |
集电极开路方式 |
|||
|
DX223-3 |
MTC020 MTD020 |
-- |
||
|

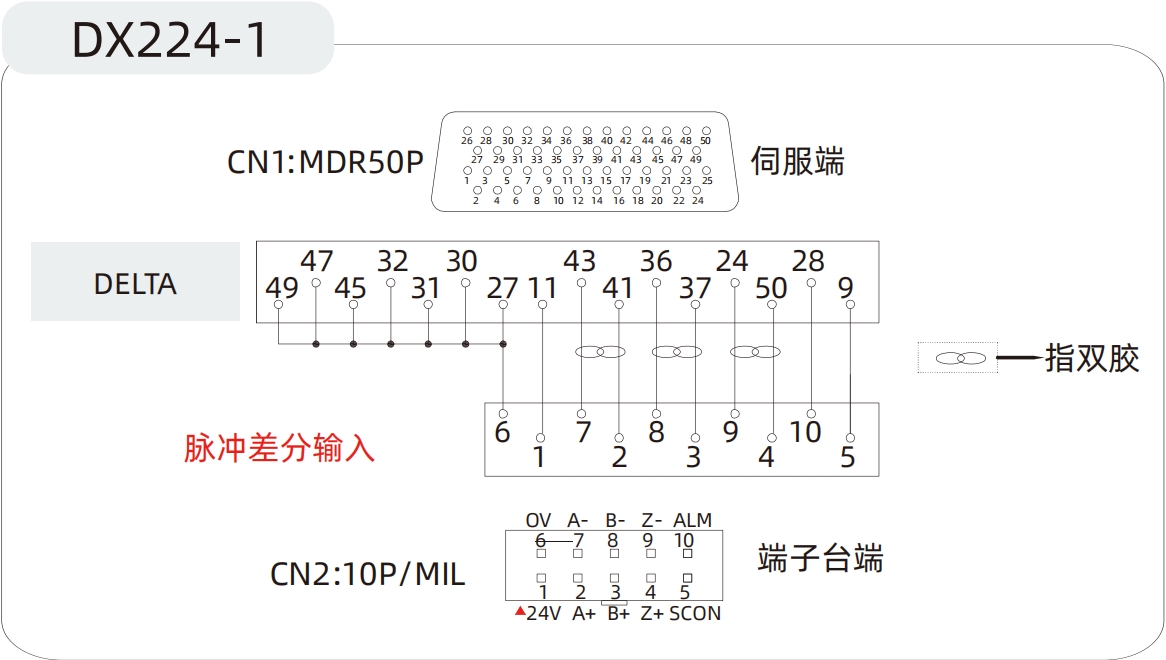

DX224-1 |
DELTA |
ASDA-A/AB |
MTG066 MTC010 |
差分驱动方式 |
|
DX224-2 |
集电极开路方式 |
|||
|

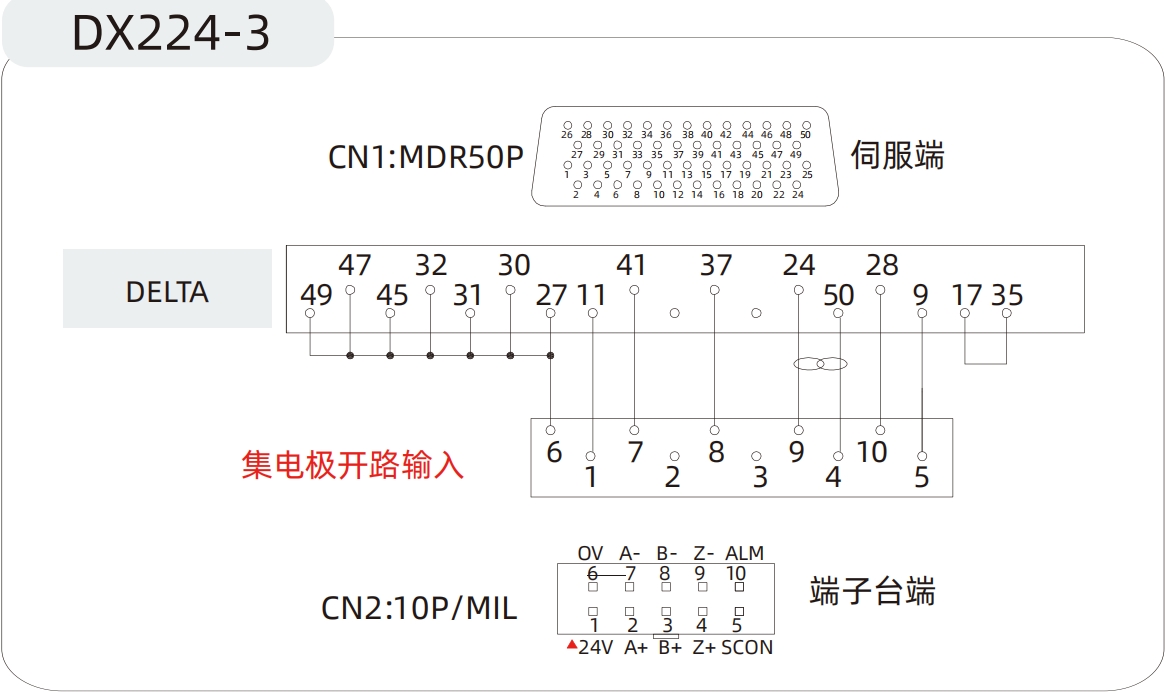

DX224-3 |
差分驱动方式 |
|||
|

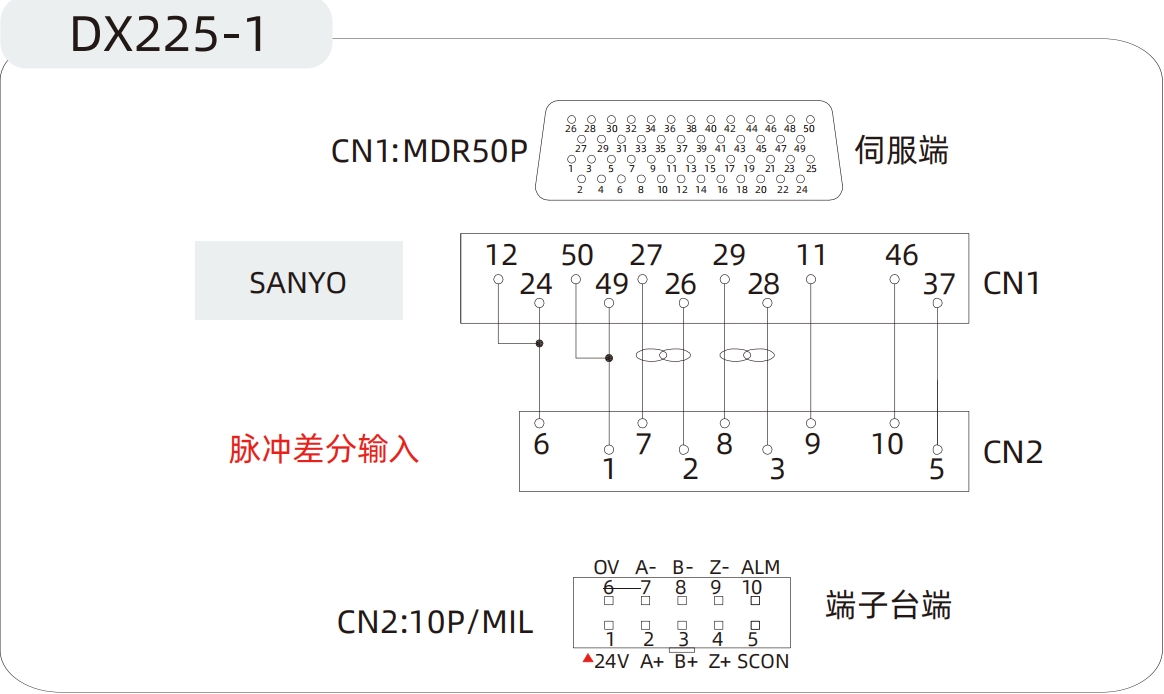

DX225-1 |
SANYO |
R 系列 Q系列 |
MTG066 MTC010 |
差分驱动方式 |
|

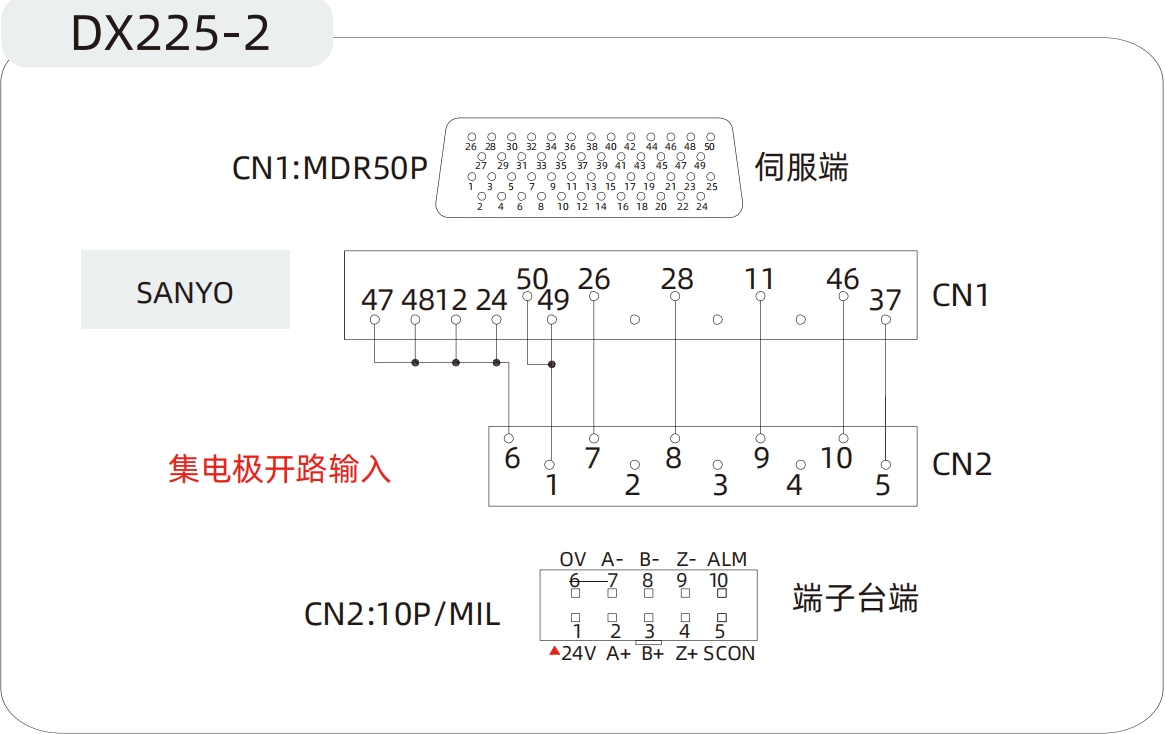

DX225-2 |
集电极开路方式 |
|||
|
DX226-1 |
FUJI |
FALDIC-W系列 |
MTG066 MTC010 |
差分驱动方式 |
|
DX226-2 |
集电极开路方式 |
|||
|
DX227-1 |
AB |
CSDP系列 CSD3系列 |
MTG066 MTC010 |
差分驱动方式 |
|

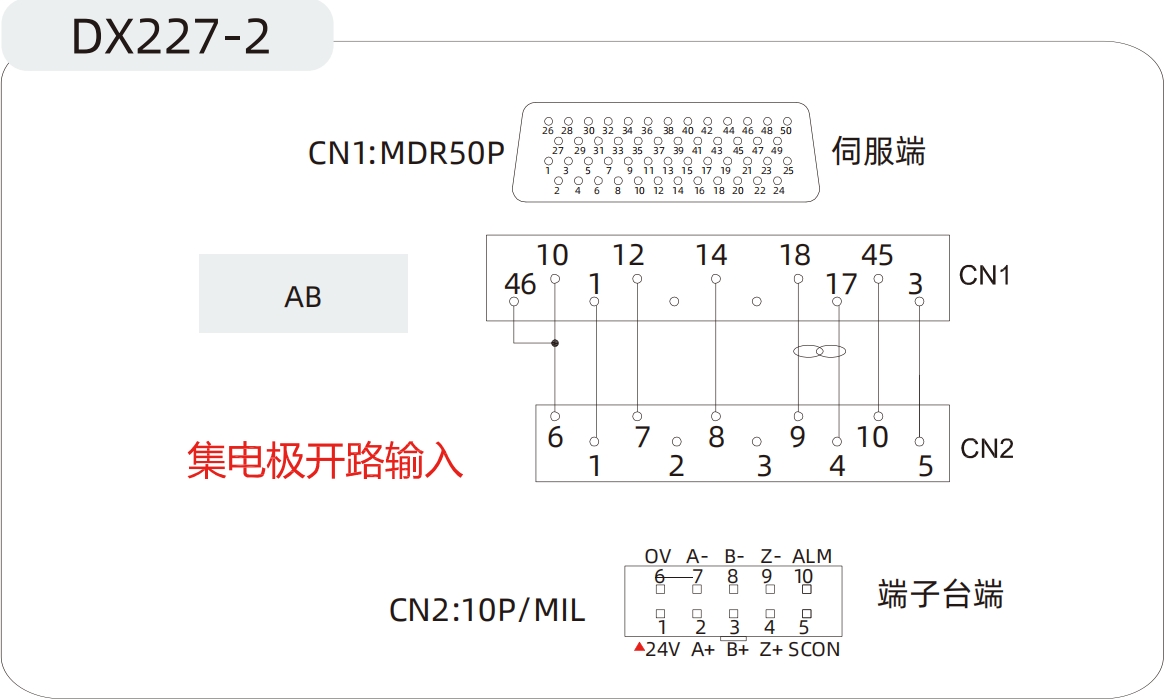

DX227-2 |
集电极开路方式 |
|||

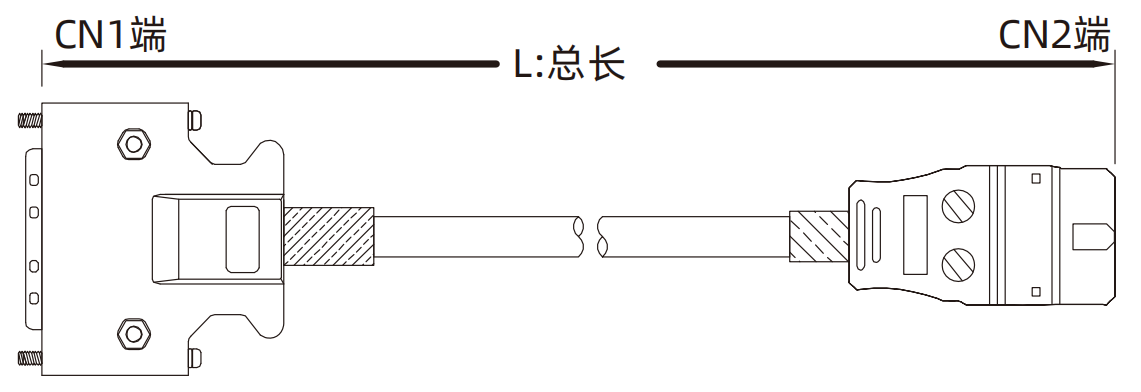

外型图：
|
型号 |
外形图 |
CN1 |
CN2 |
全长 |
|
DX221-1 DX221-2 |
 |
CN1端 50P/MDR |
CN2端10P/MIL |
500 1000 1500mm,线长可定制 |
|

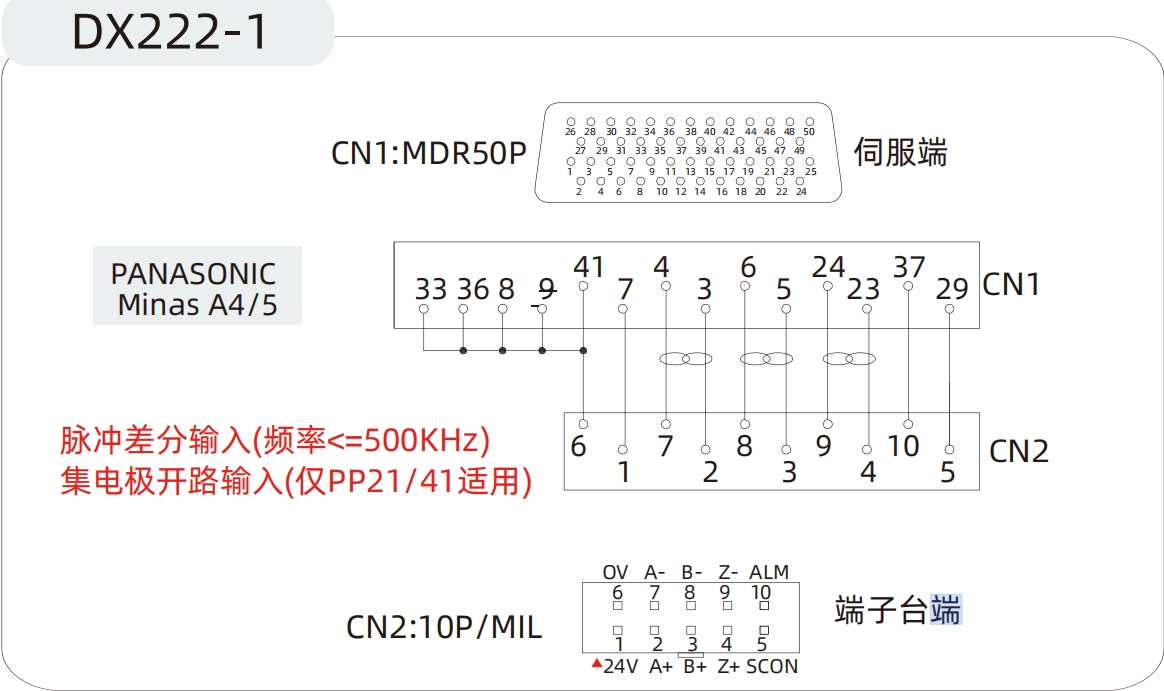

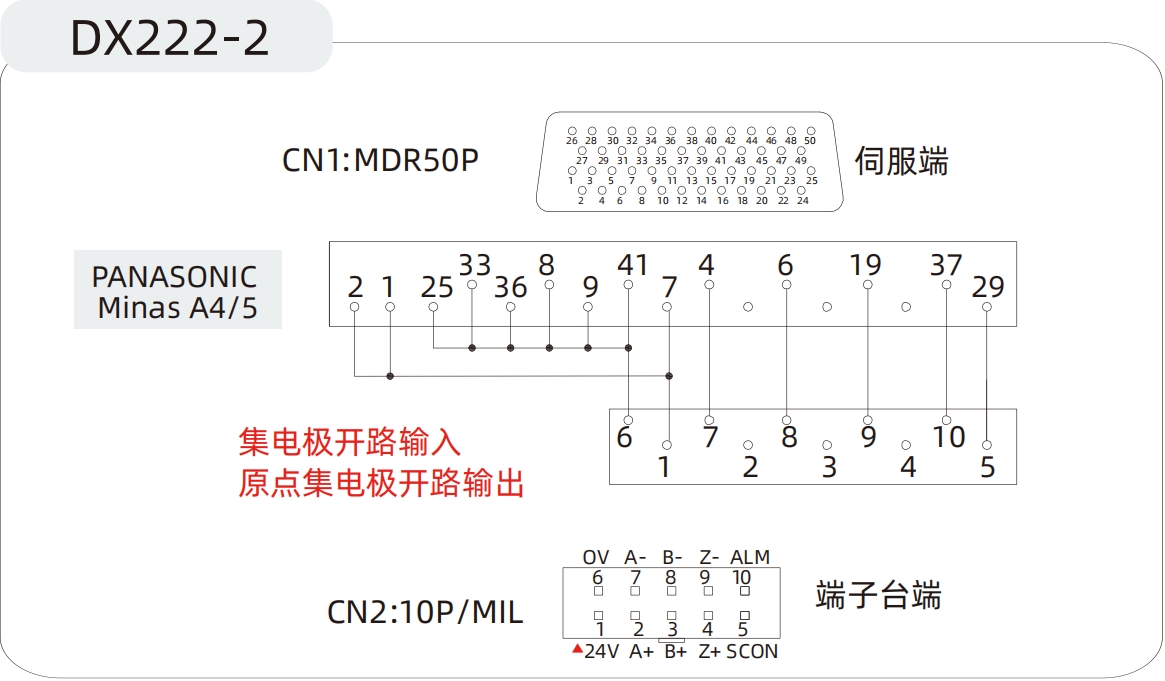

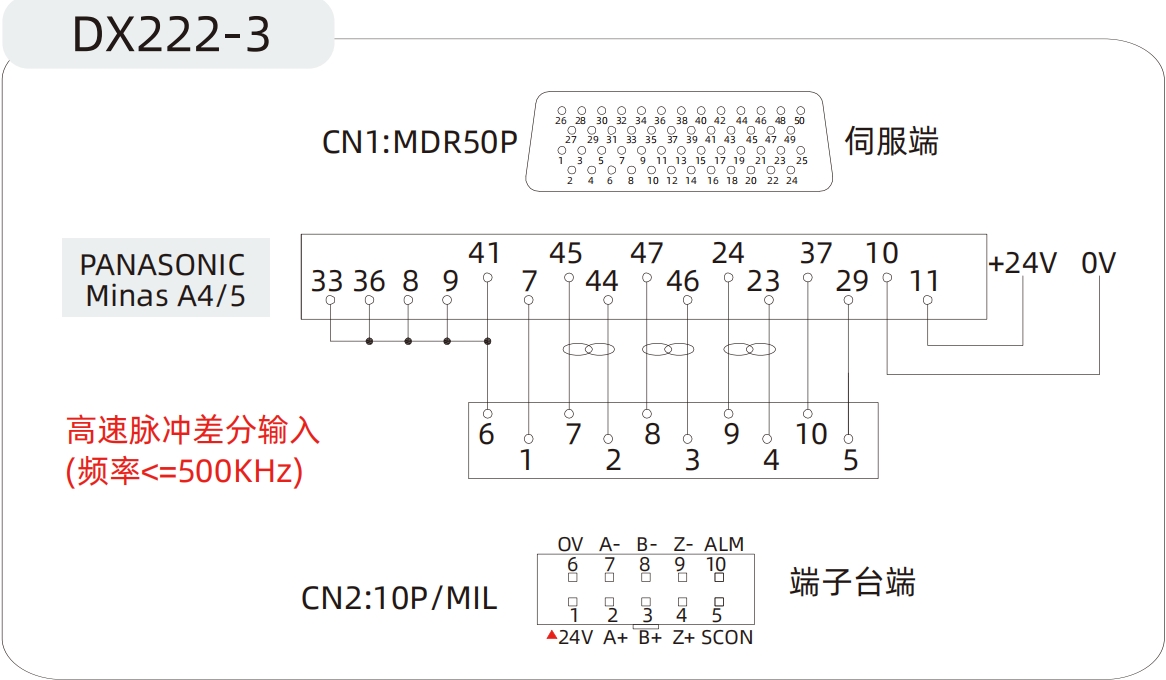

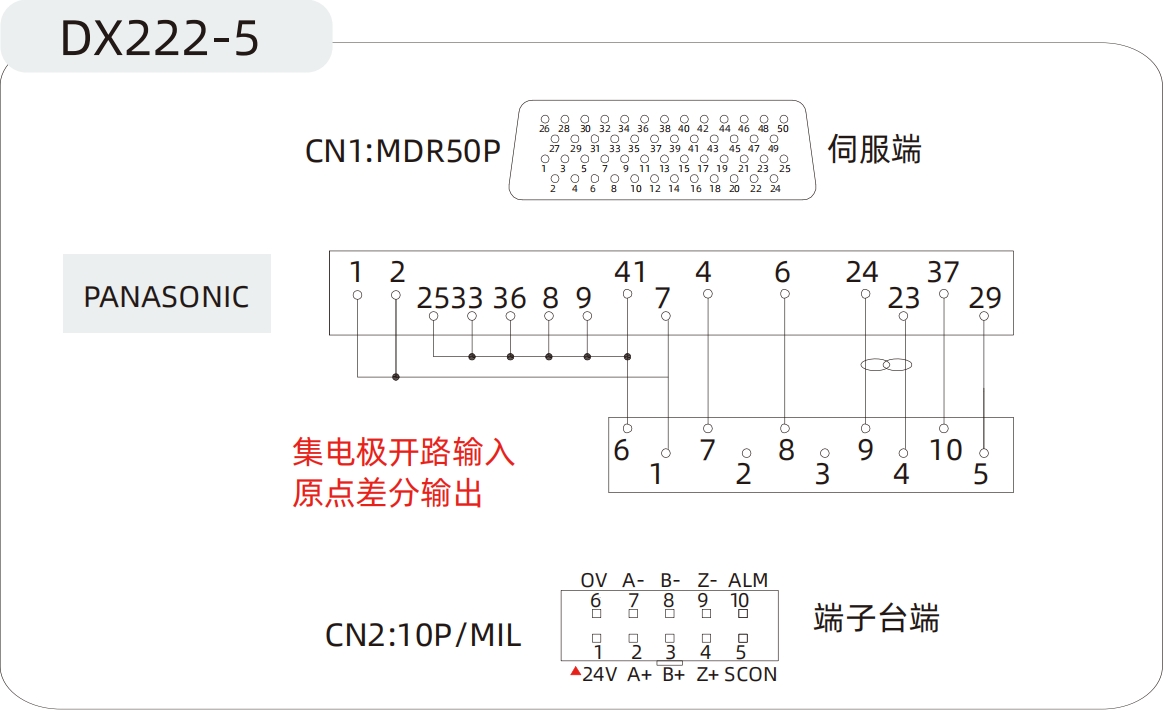

DX222-1 DX222-2 DX222-3 DX222-5 |
|
CN1端 50P/MDR |
CN2端10P/MIL |
|
|

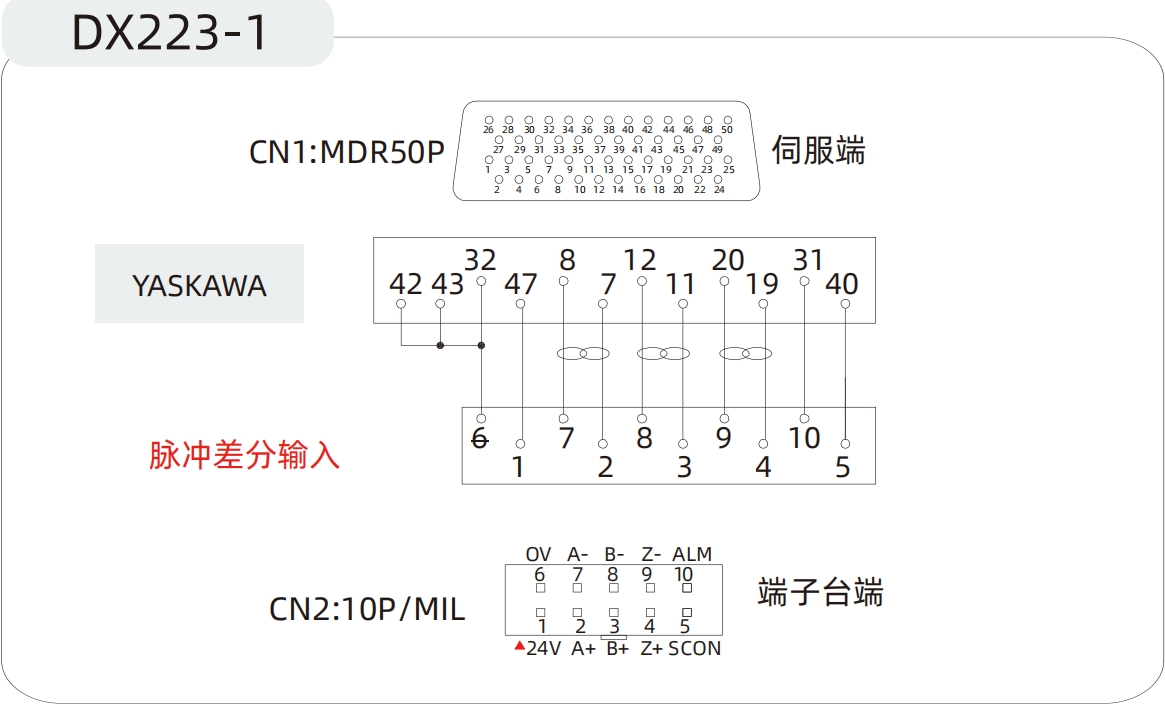

DX223-1 DX223-2 |
|
CN1端 50P/MDR |
CN2端10P/MIL |
|
|
DX224-1 DX224-2 DX224-3 |
|
CN1端 50P/MDR |
CN2端10P/MIL |
|
|
DX225-1 DX225-2 |
|
CN1端 50P/MDR |
CN2端10P/MIL |
|
|

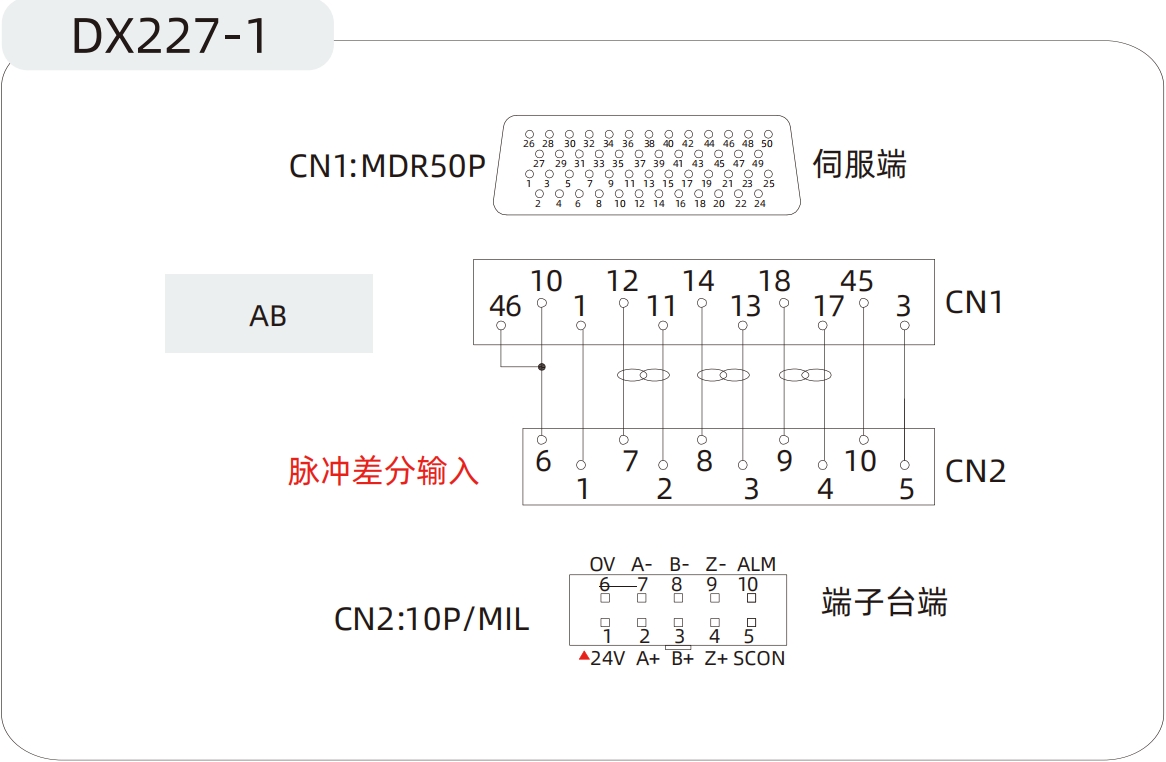

DX227-1 DX227-2 |
|
CN1端 50P/MDR |
CN2端10P/MIL |
|
|

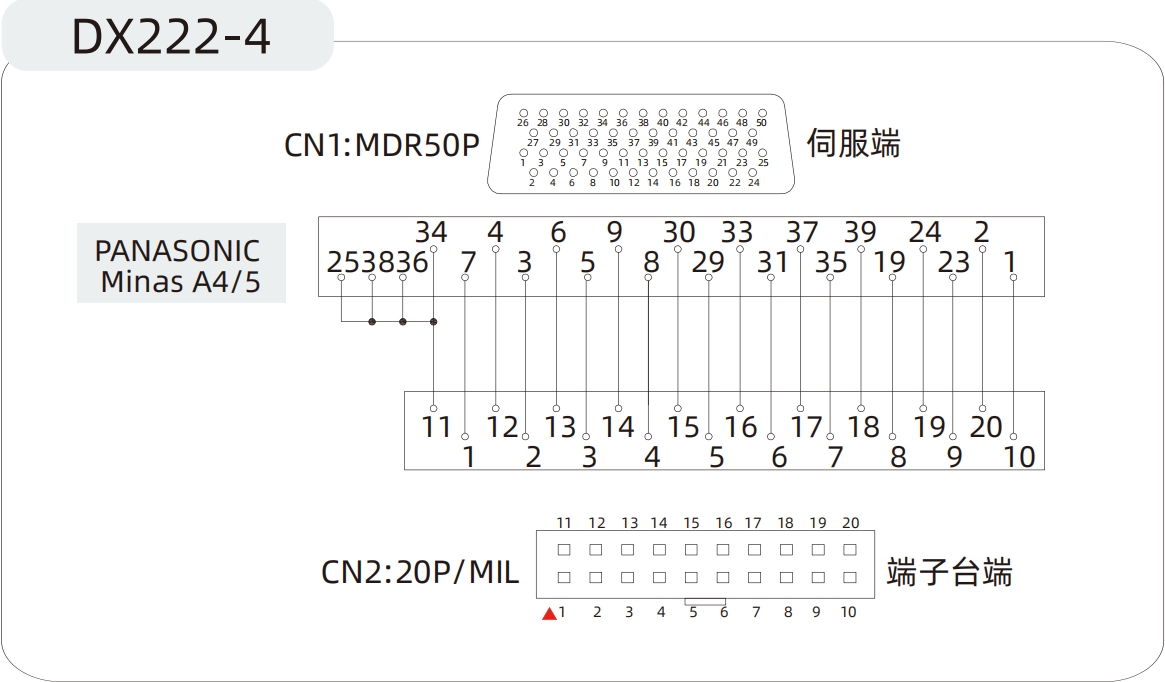

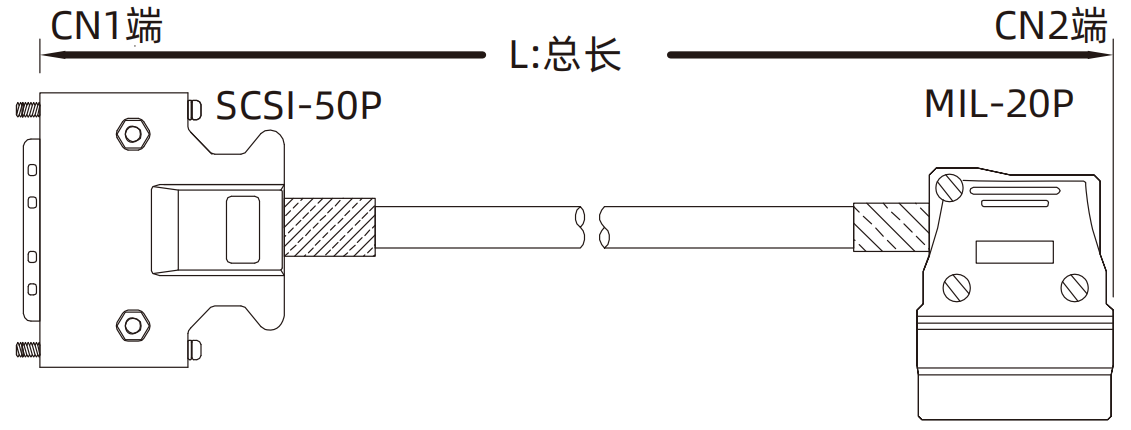

DX221-5 DX222-4 DX223-3 |
 |
CN1端 50P/MDR |
CN2端20P/MIL |
|
|

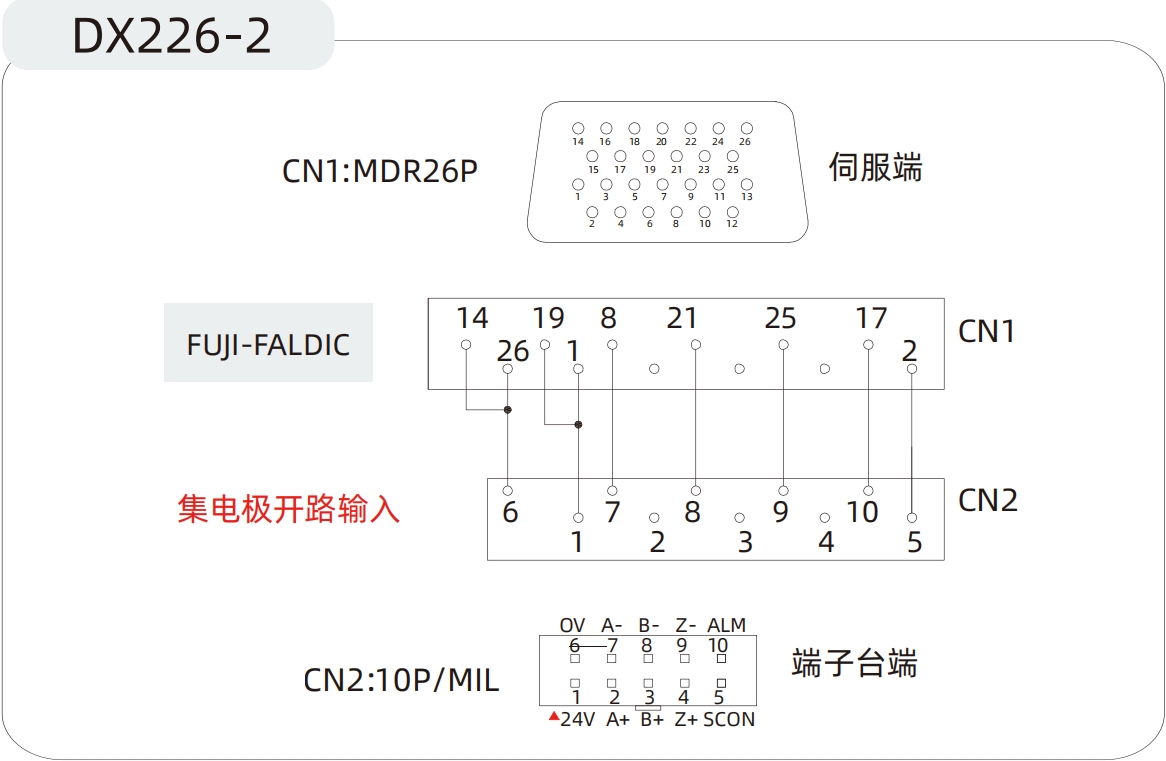

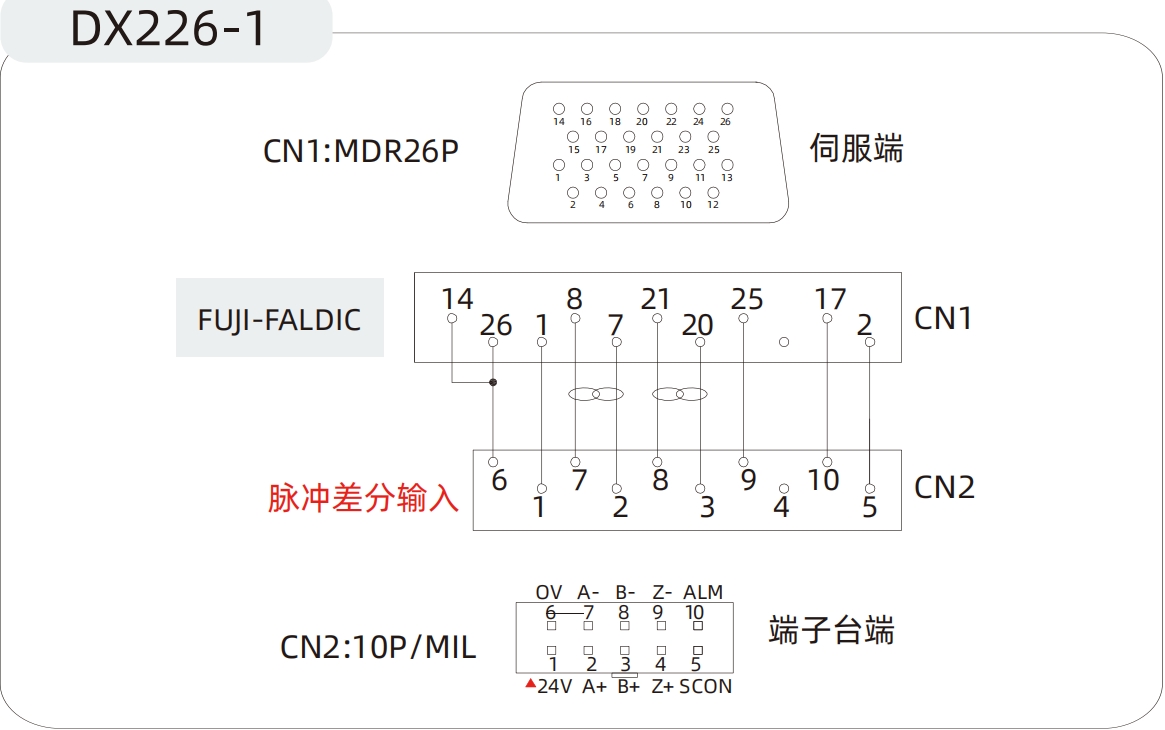

DX221-3 DX221-4 DX226-1 DX226-2 |
 |
CN1端 26P/MDR |
CN2端10P/MIL |
※ 图中CN1为PLC侧，CN2为端子台侧

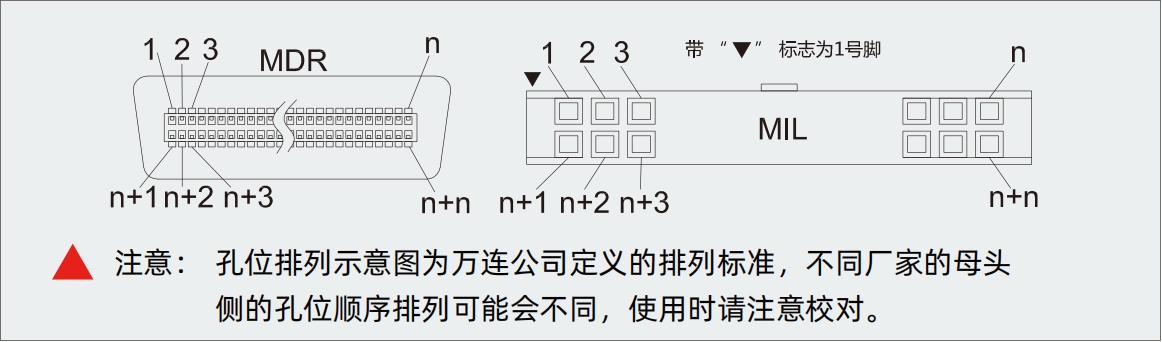

孔型排列表：

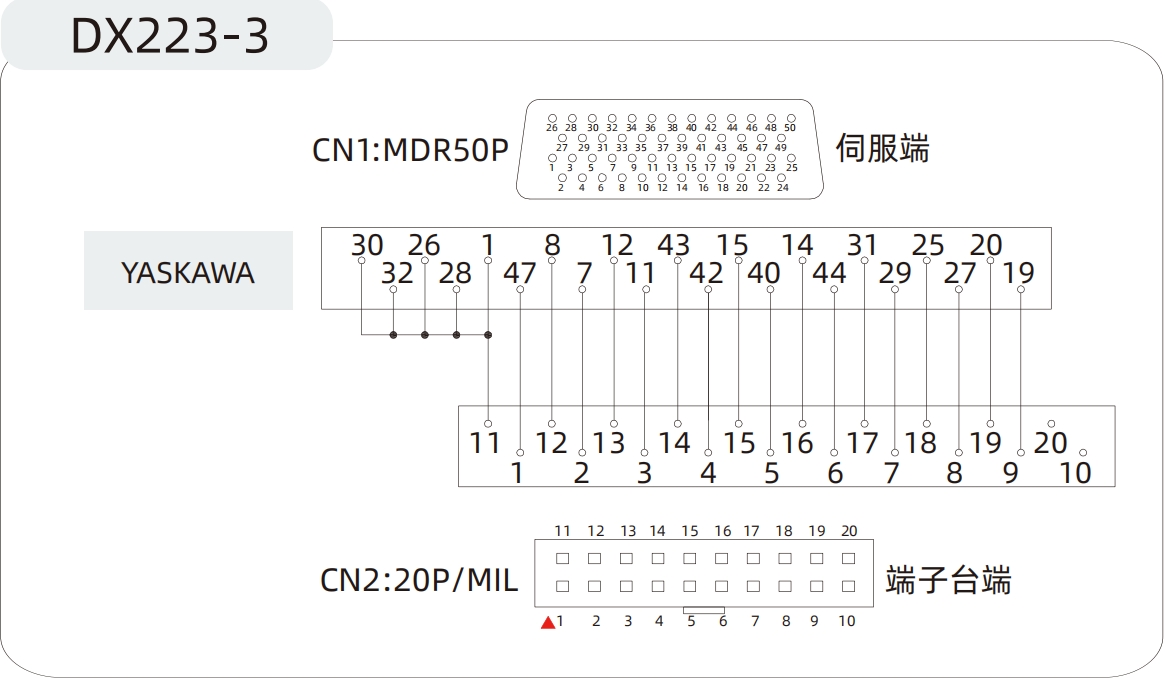

电路图：
