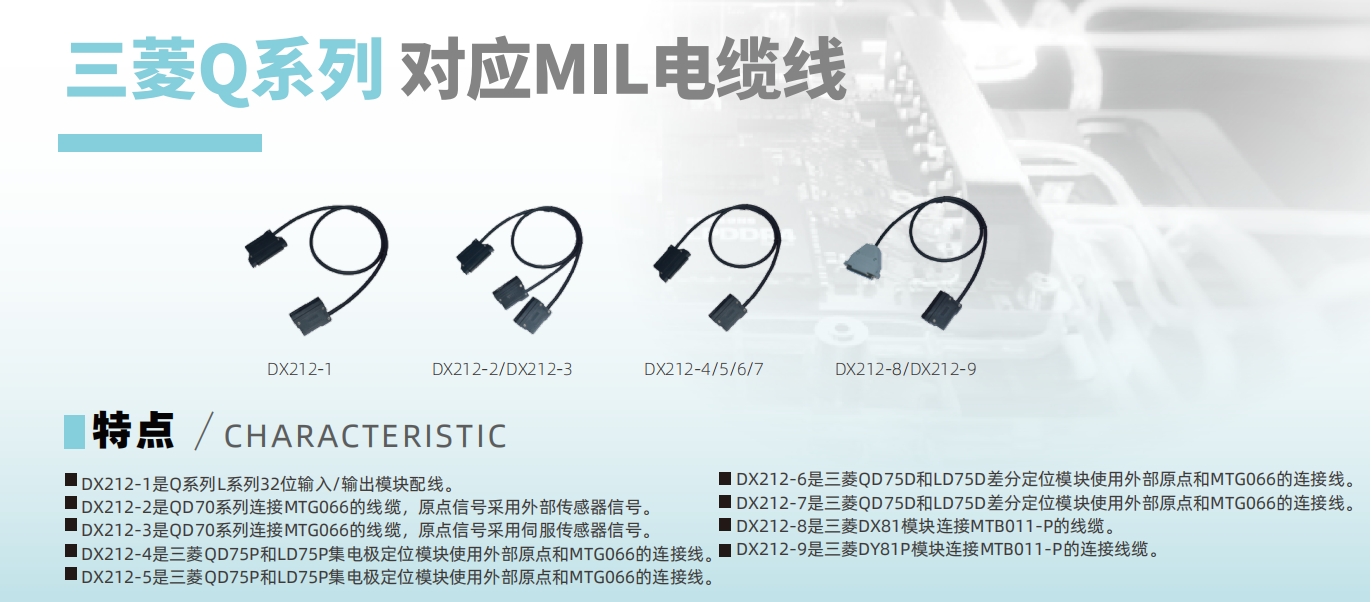

产品选型原则:
线缆规格:
|
线规 |
AWG28 |
|
导体构成 |
7/0.127 |
|
导体材料 |
软铜线 |
|
绝缘材料 |
PE |
|
芯线捻和 |
填充；棉线；包带；纸带 |
|
外表被覆 |
PVC |
|
耐电压（20℃） |
239Ω/Kn以下 |
|
导体阻抗（20℃） |
AC500V/min |
|
绝缘抵抗（20℃） |
50MΩ/Kn以上 |
端口对应列表：
|
型号 |
CN1对应侧 |
CN2对应 |
备注 |
|
|
制造商 |
模板 |
端子台 |
||
|
DX212-1 |
MITSUBISHI (Qseries) |
QX41、DX42 DX71、DX72 QY41P、QY42P QY71、QH42P LX41C4(-CM) LX42C4(-CM) LY41NT1P(-CM) LY42NT1P(-CM) LH42C4NT1P(-CM) |
MTB011、MTG063 MRA2320、MRD032 |
NPN接法 |
|
LY41PT1P(-CM) LY42PT1P(-CM) LH42C4PT1P(-CM) |
MTB011-P、MTG063 |
PNP接法 |
||
|
DX212-2 |
MITSUBISHI |
QD70P4/8 QD75P1/2/4 |
MTG066 |
位控模块 |
|
DX212-3 |
位控模块 | |||
|
DX212-4 |
位控模块 | |||
|
DX212-5 |
位控模块 | |||
|
DX212-6 |
位控模块 | |||
|
DX212-7 |
位控模块 | |||
|
DX212-8 |
MITSUBISHI |
DX81 |
MTB011-P、MTG063 |
PNP接法 |
|
DX212-9 |
DY81P |
MTB011-P、MTG063 |
PNP接法 |
|
|
DX212-10 |
MITSUBISHI |
QD70P4/8 |
MTG066 |
|
|
DX212-11 |
||||

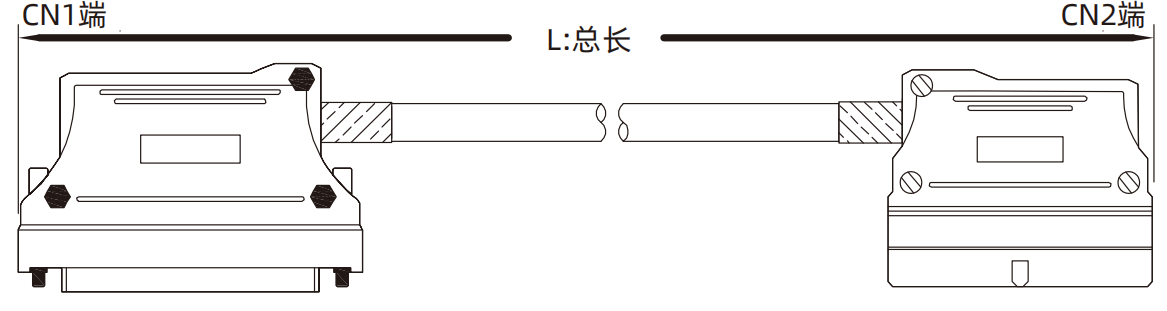

外型图：
|
型号 |
外形图 |
CN1 |
CN2 |
全长 |
|

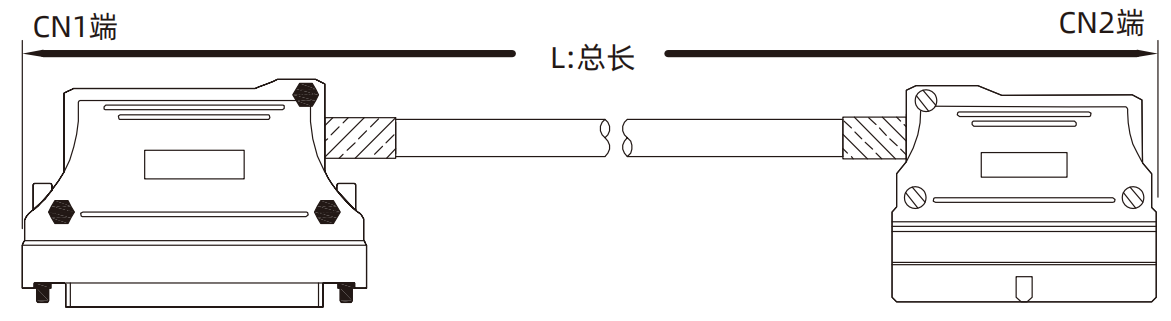

DX212-1 |
 |
CN1端 40P/FCN |
CN2端40P/MIL |
500 1000 1500mm,线长可定制
|
|

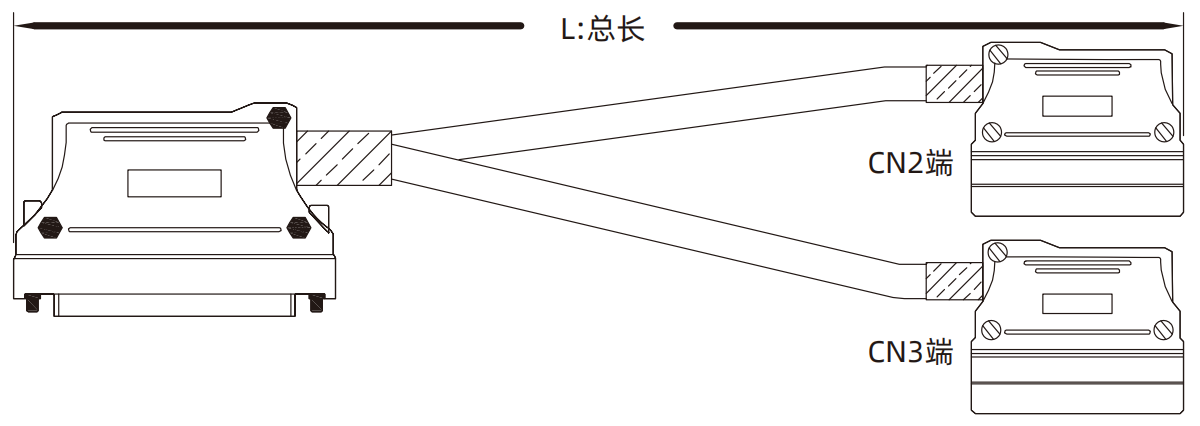

DX212-2 DX212-3 |
 |
CN1端 40P/FCN |
CN2端 40P/MIL
CN3端 40P/MIL |
|
|
DX212-4 DX212-5 DX212-6 DX212-7 |
 |
CN1端 40P/FCN |
CN2端40P/MIL |
|
|

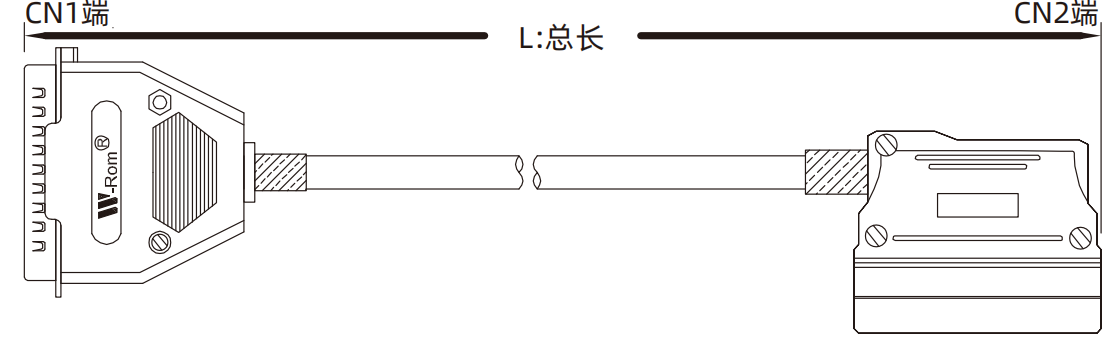

DX212-8 DX212-9 |
 |
CN1端 DB 37P |
CN2端40P/MIL |
※ 图中CN1为PLC侧，CN2为端子台侧
孔型排列表：

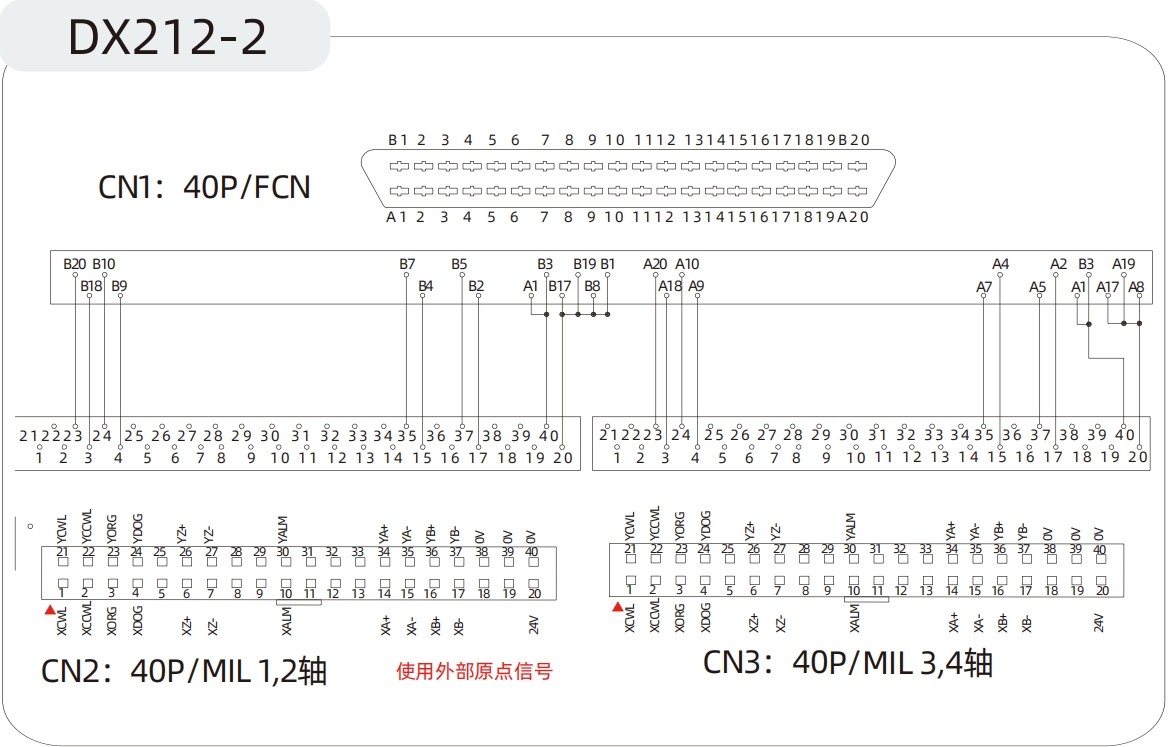

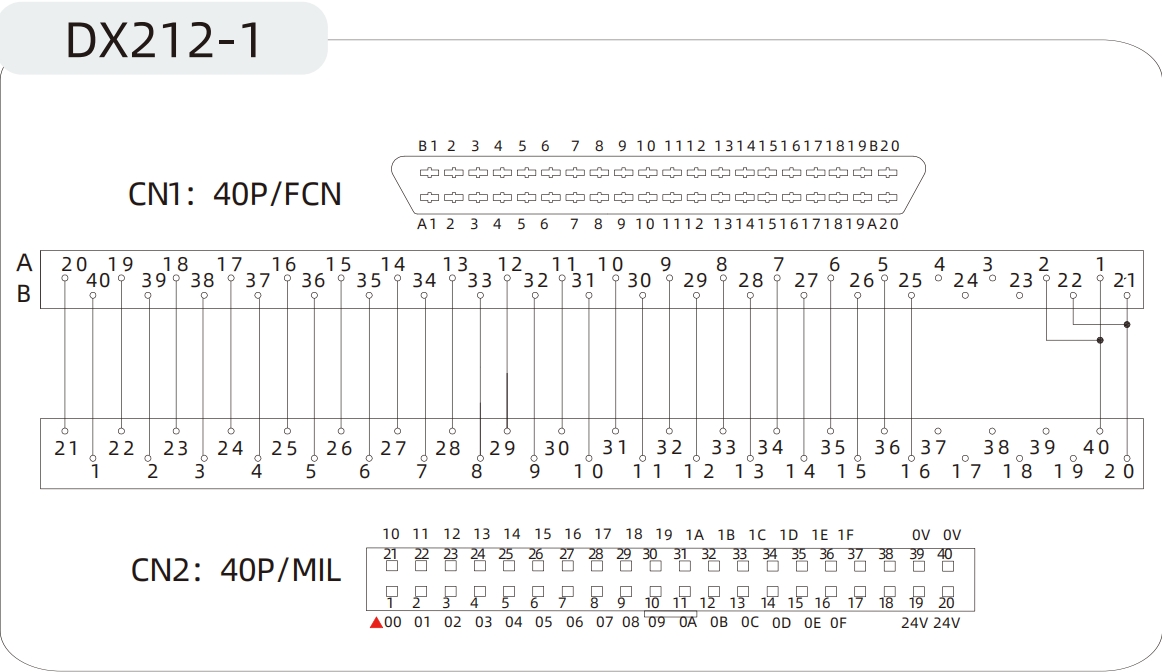

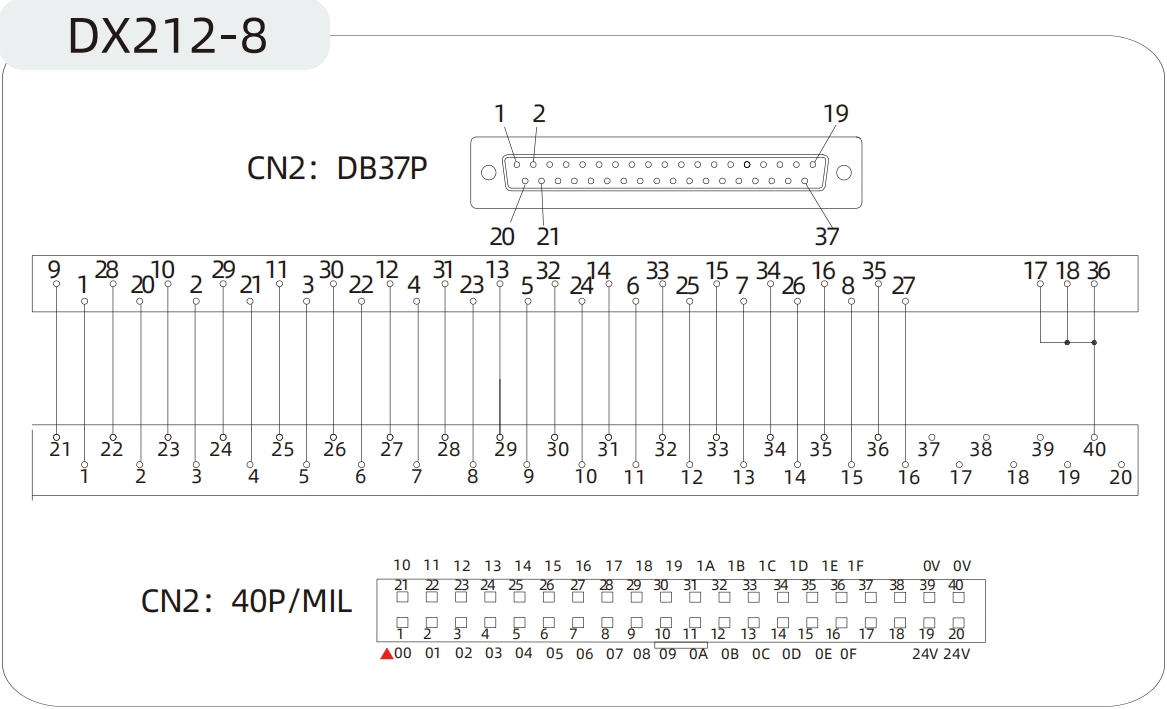

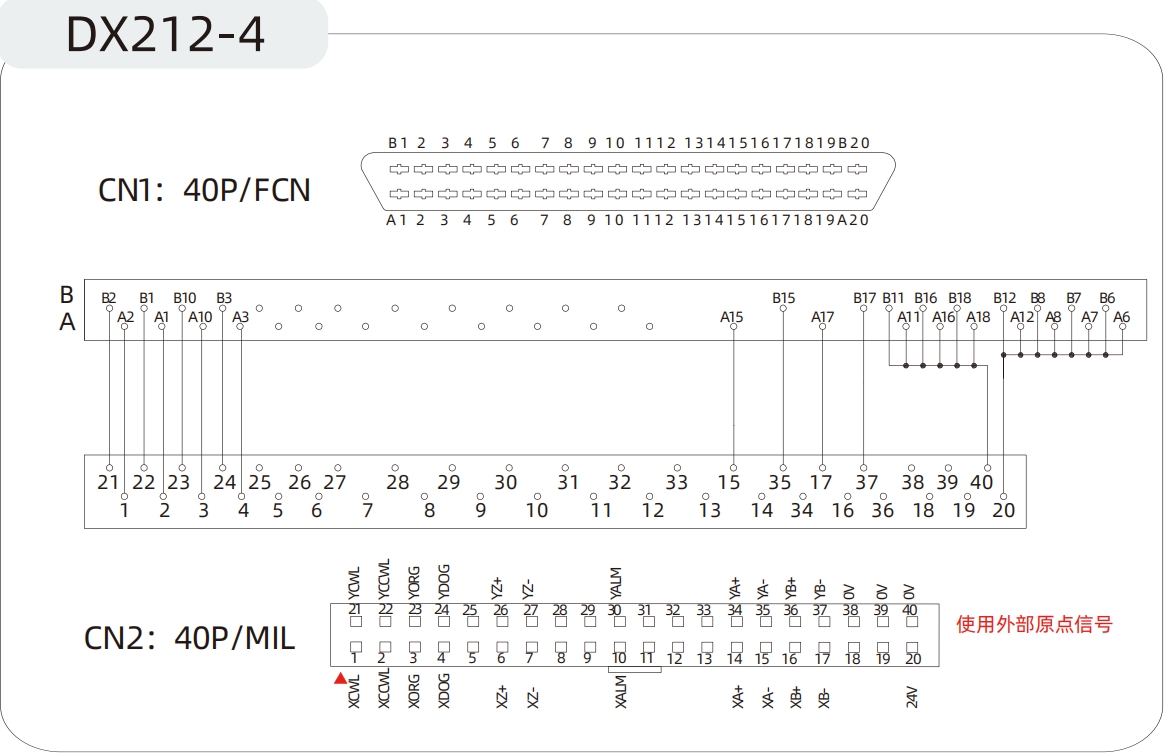

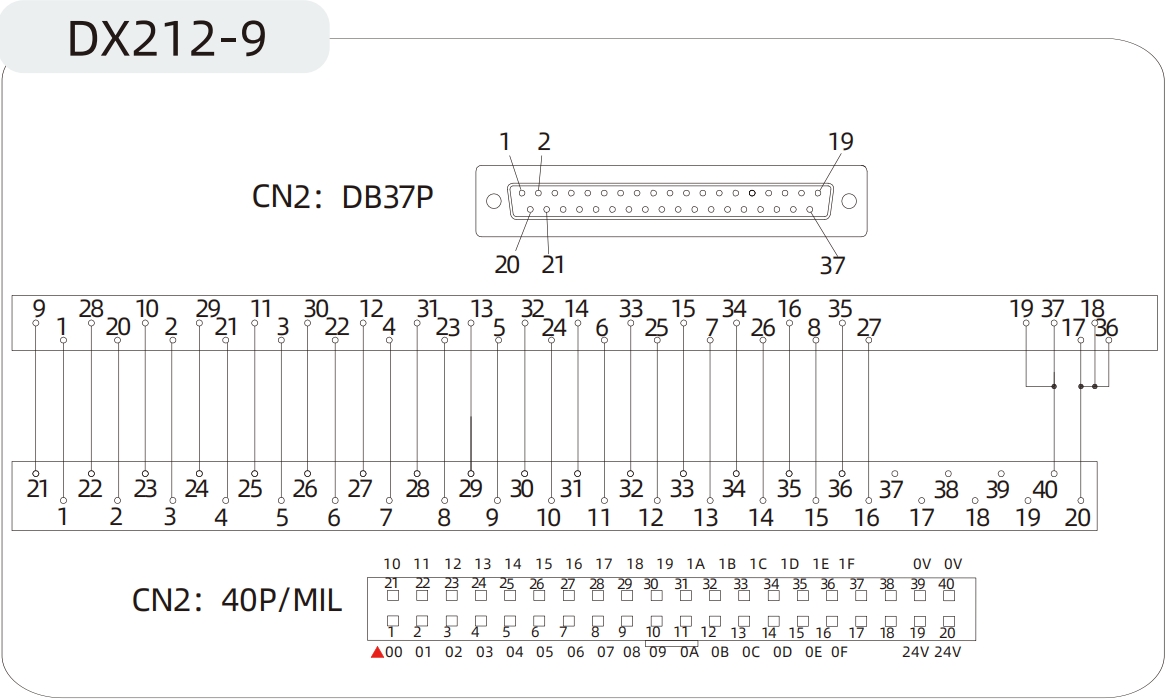

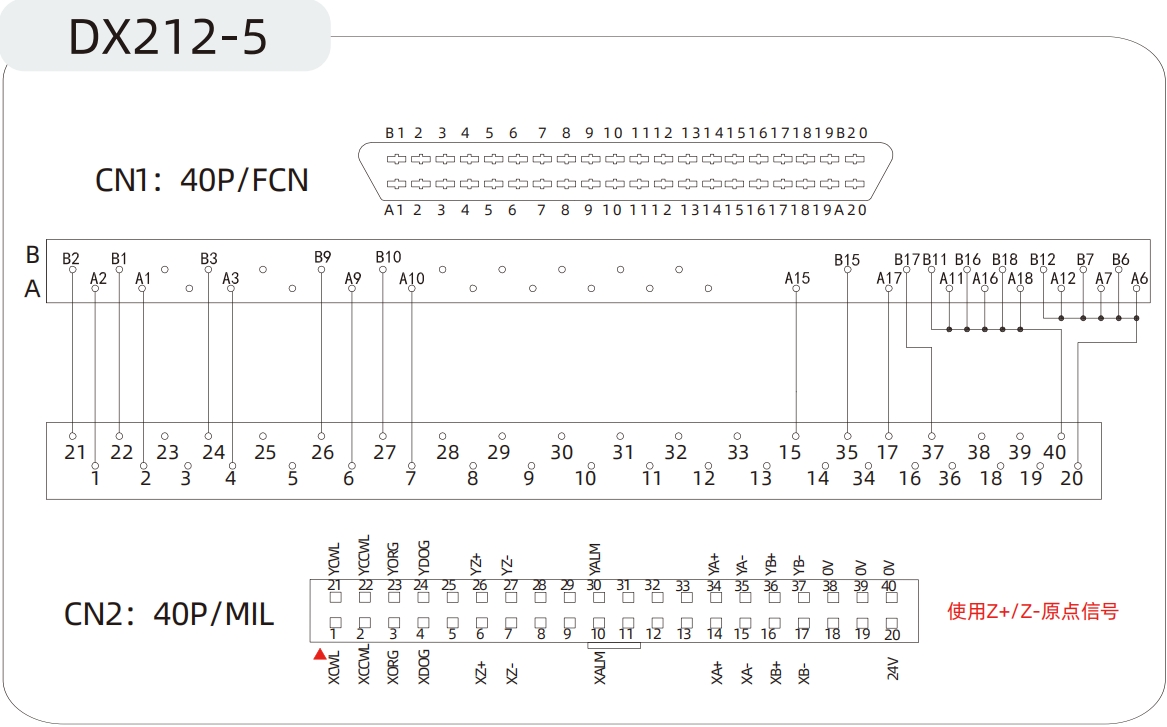

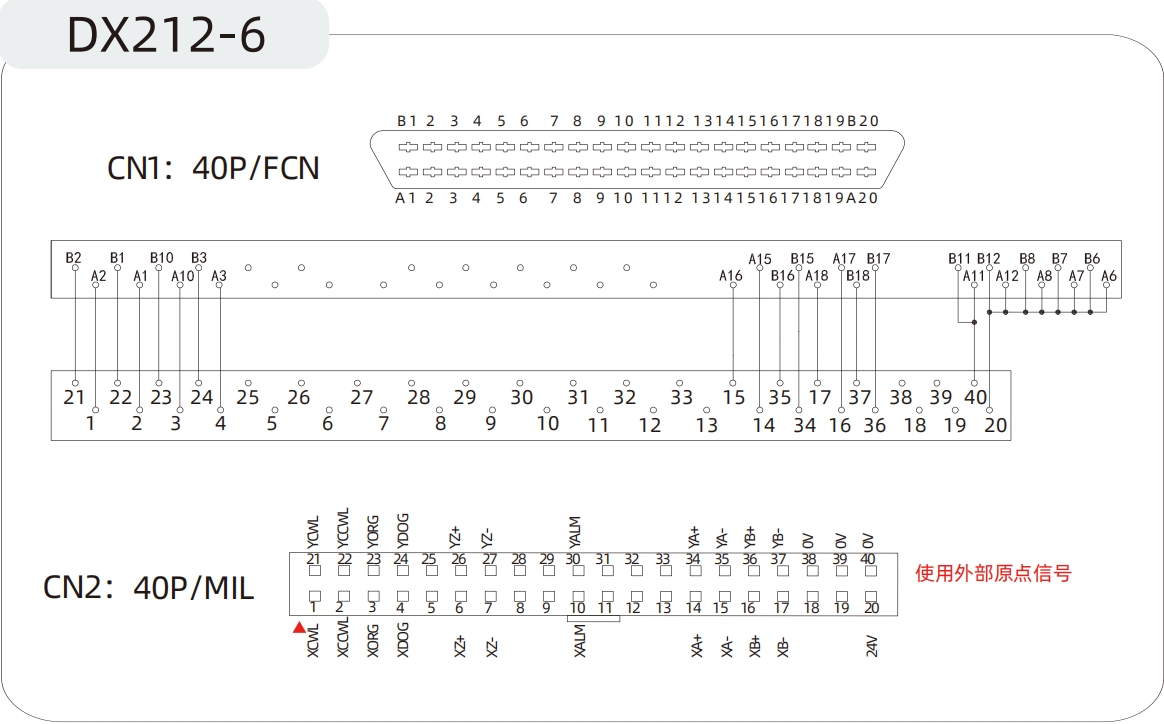

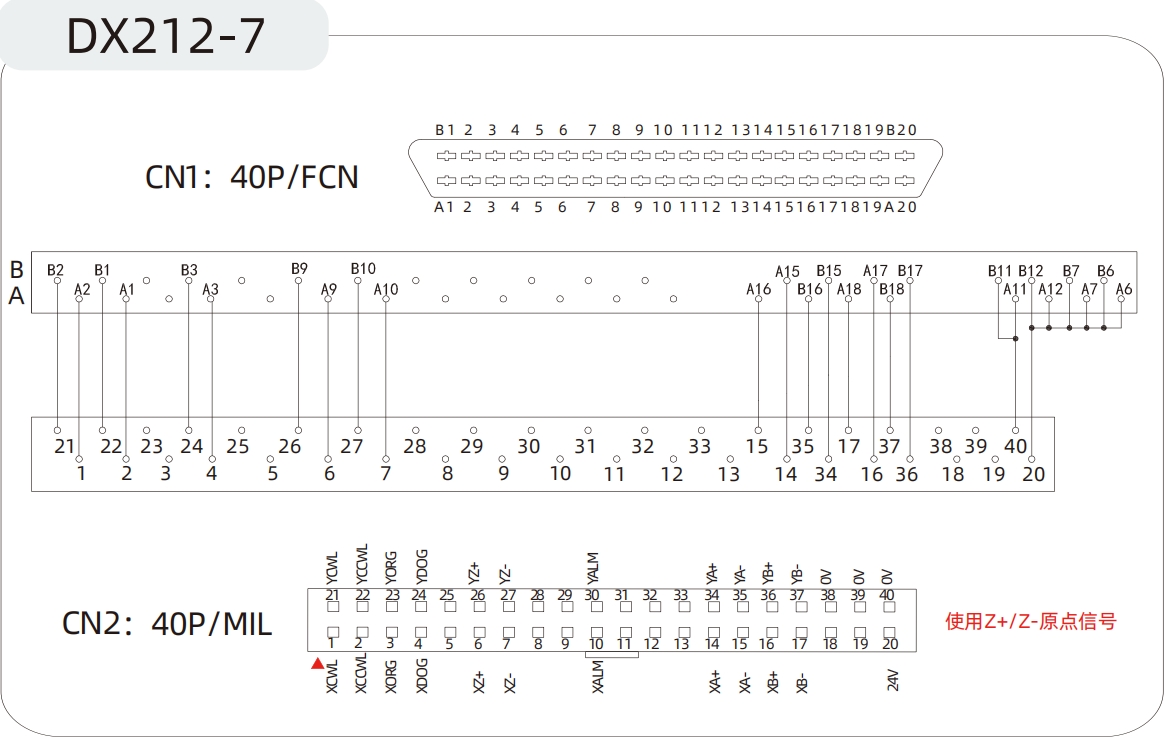

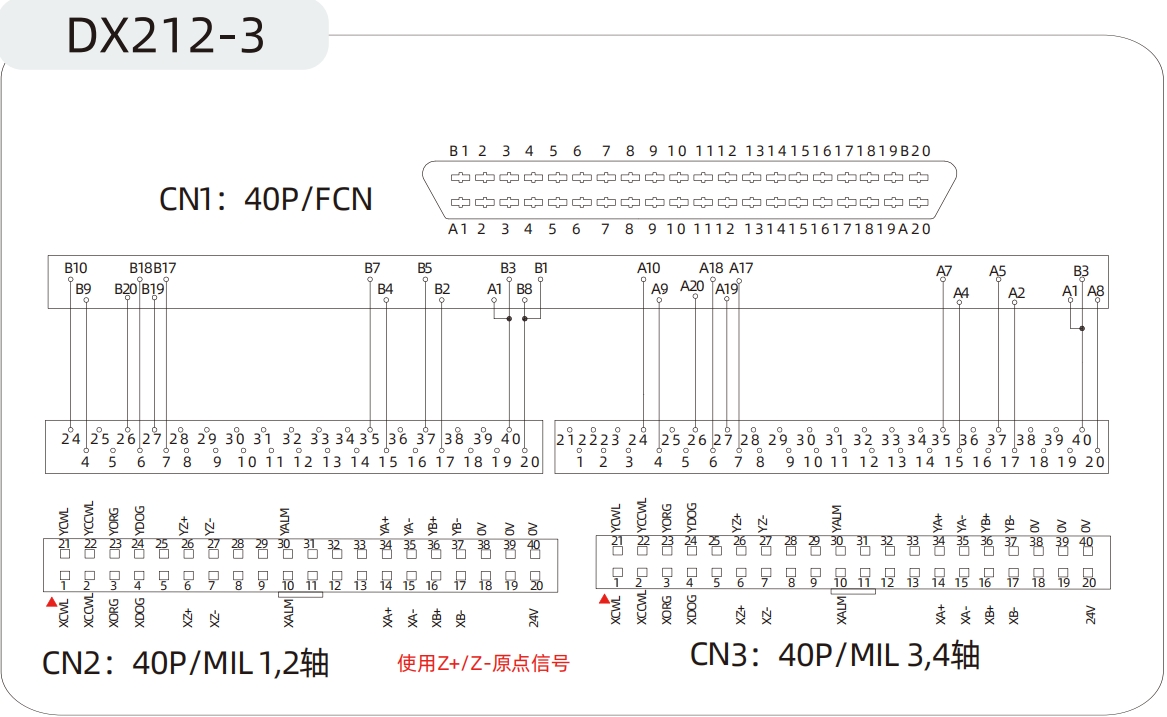

电路图：
