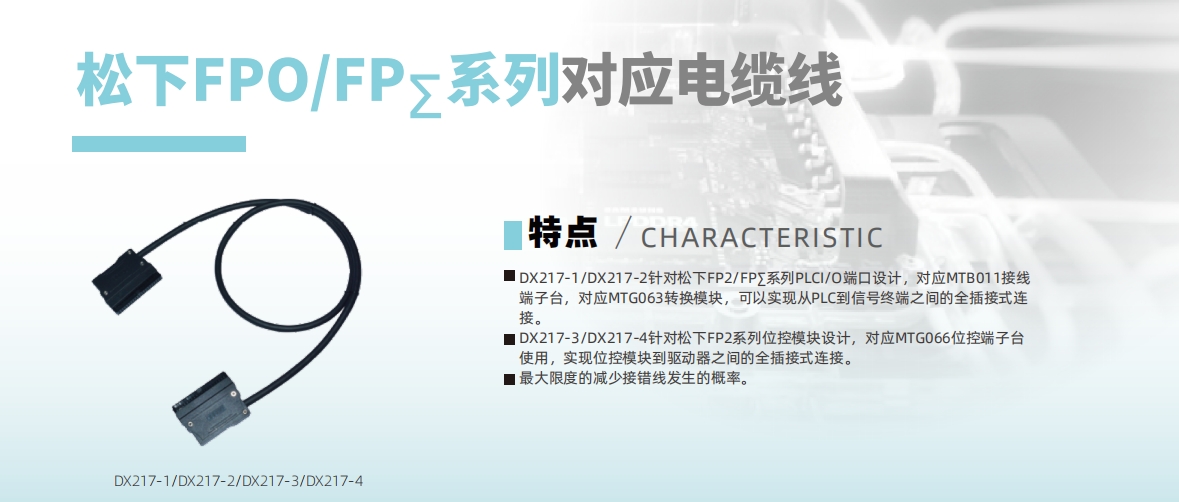

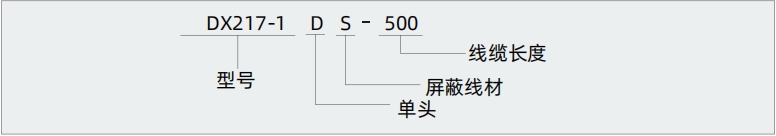

产品选型原则:
线缆规格:
|
线规 |
AWG28 |
|
导体构成 |
7/0.127 |
|
导体材料 |
软铜线 |
|
绝缘材料 |
PE |
|
芯线捻和 |
填充；棉线；包带；纸带 |
|
外表被覆 |
PVC |
|
耐电压（20℃） |
239Ω/Kn以下 |
|
导体阻抗（20℃） |
AC500V/min |
|
绝缘抵抗（20℃） |
50MΩ/Kn以上 |
端口对应列表：
|
型号 |
CN1对应侧 |
CN2对应 |
备注 |
|
|
制造商 |
模板 |
端子台 |
||
|
DX217-1 |
Panasonic (FP2.FPG series) |
FP2-C1D(IN) FP2-X32D2 FP2-Y64D2 FP2-XY64DT FP2-XY64D7T(IN) FPG-XY64D2T(IN) |
MTB011 MTG063 |
|
|
DX217-2 |
FP2-C1D(OUT) FP2-Y32T FP2-Y64T FP2-XY64DT FP2-XY64D7T(OUT) FPG-XY64D2T(OUT) |
MTB011 MTG063 MRA2320 MRD032 |
||
|
DX217-3 |
Panasonic |
PP21/41(位控模块) |
MTG066 |
使用外部原点信号 |
|
DX217-4 |
使用Z+/-原点信号 |
|||

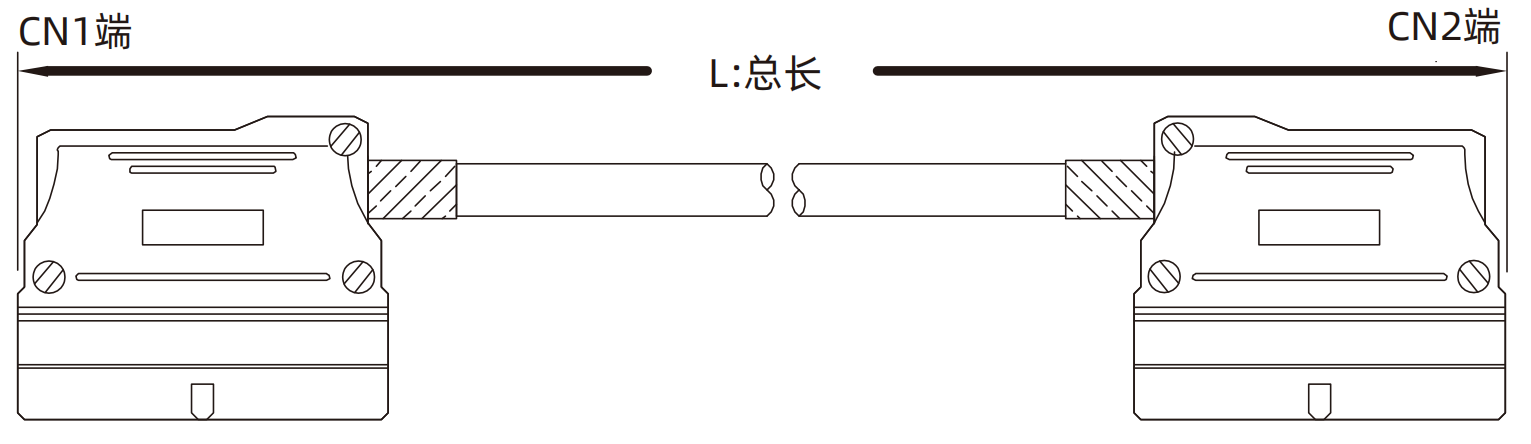

外型图：
|
型号 |
外形图 |
CN1 |
CN2 |
全长 |
|
DX217-1 DX217-2 DX217-3 DX217-4 |
|
CN1端 40P/MIL |
CN2端 40P/MIL |
500 1000 1500mm,线长可定制 |
※ 图中CN1为PLC侧，CN2为端子台侧

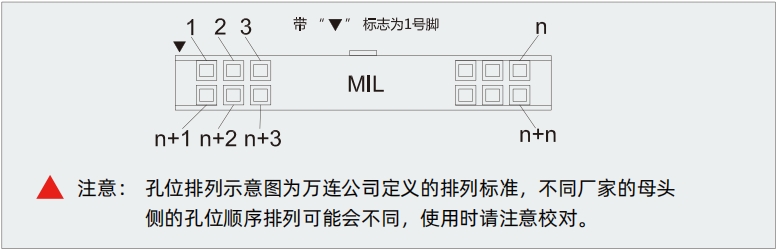

孔型排列表：

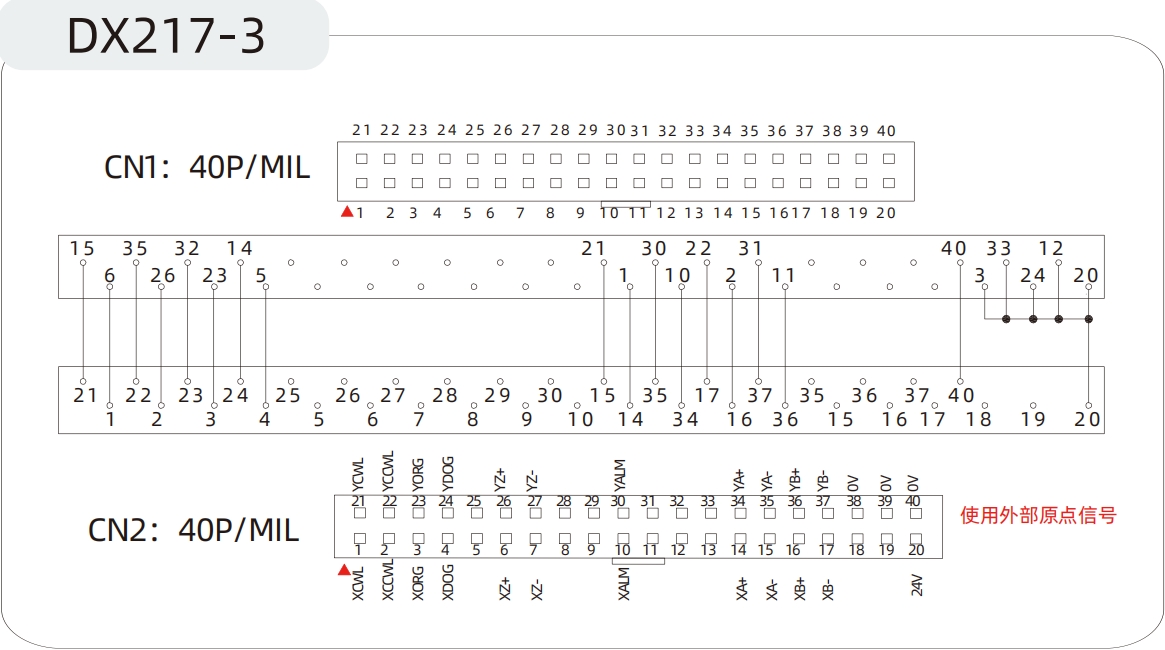

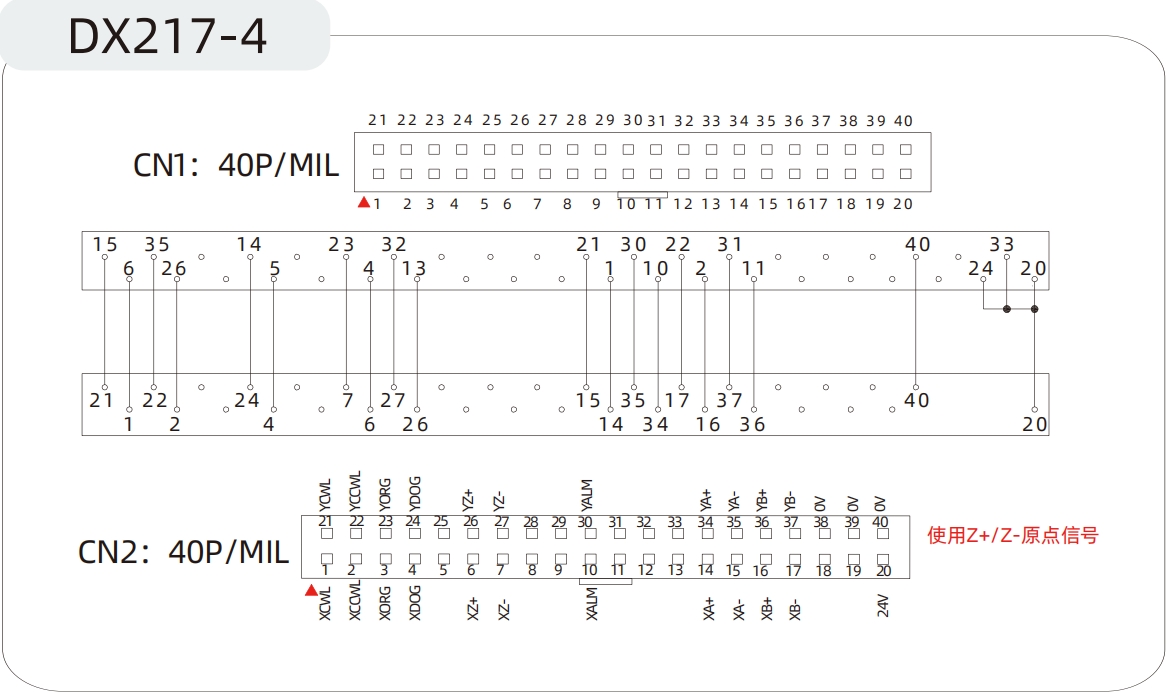

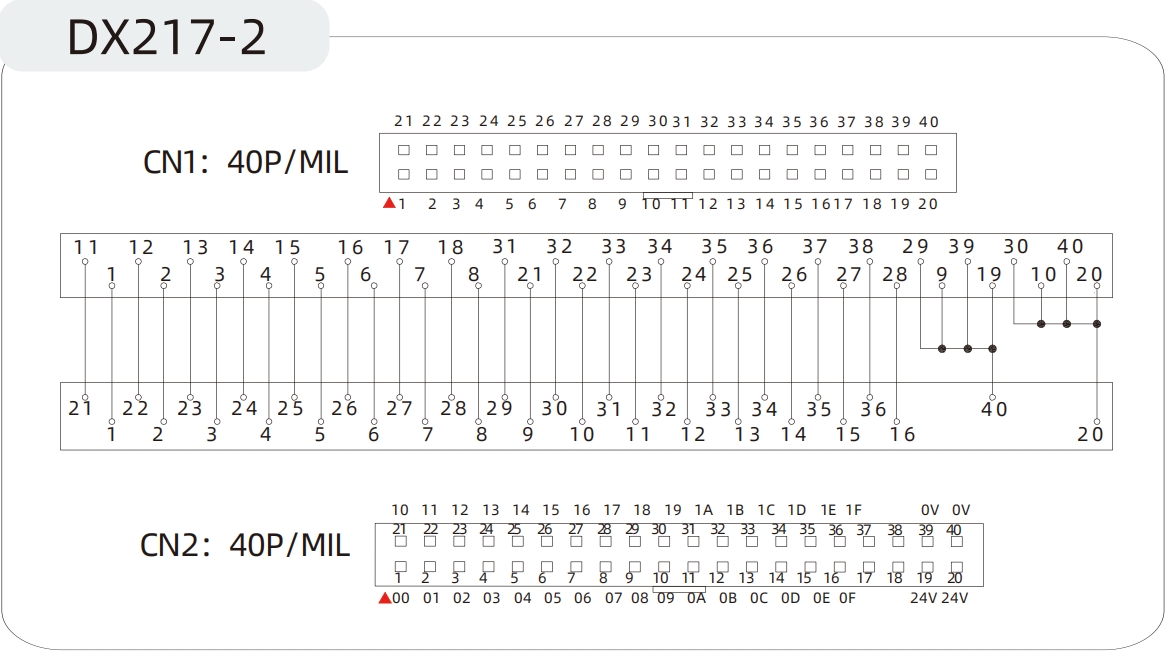

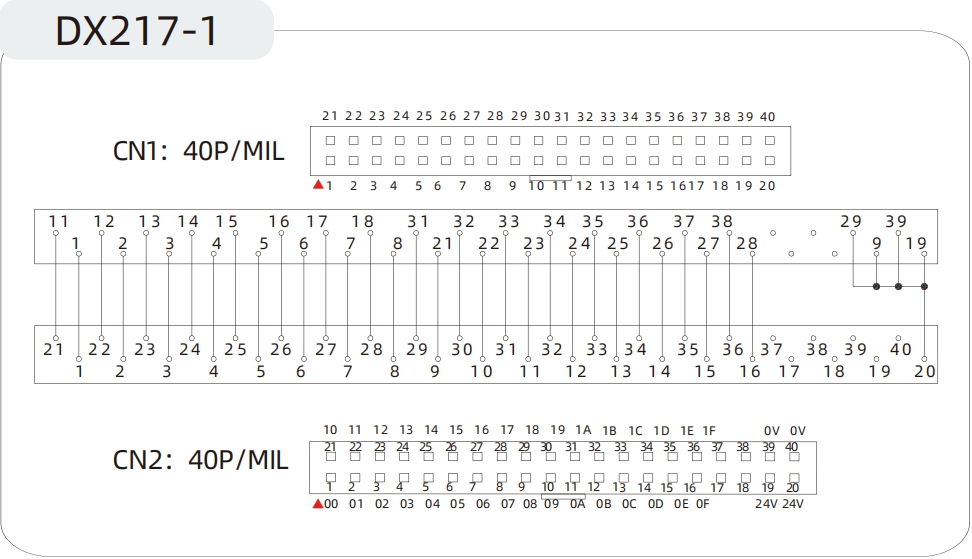

电路图：
