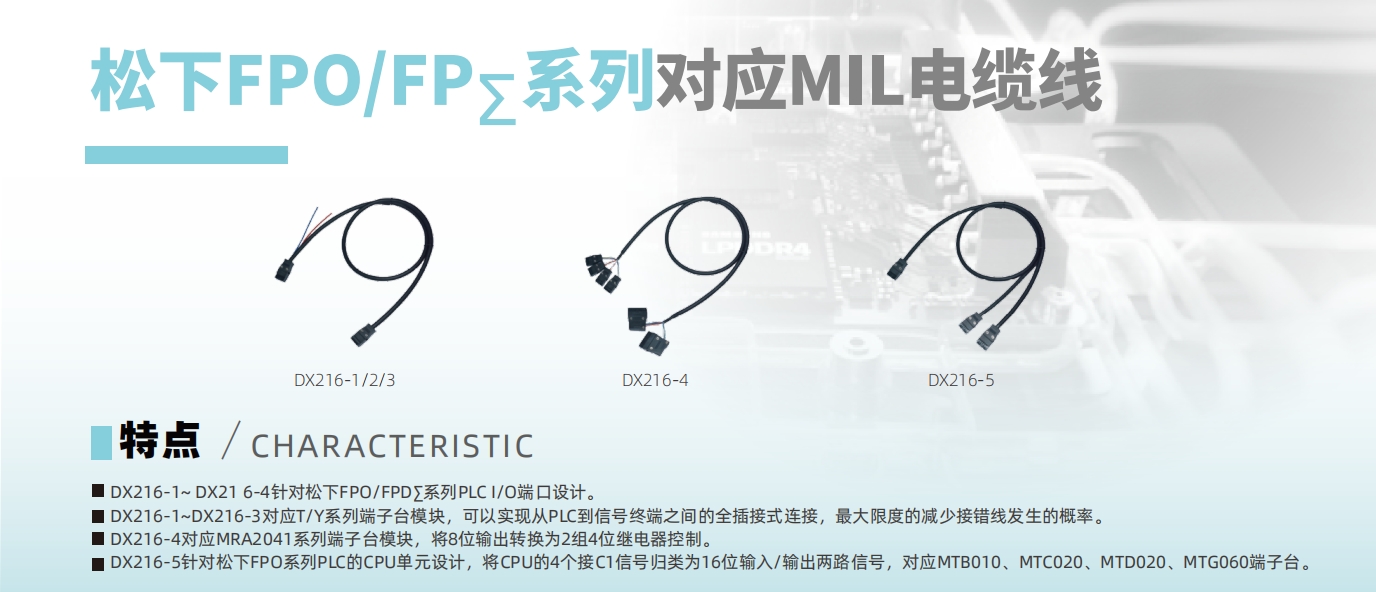

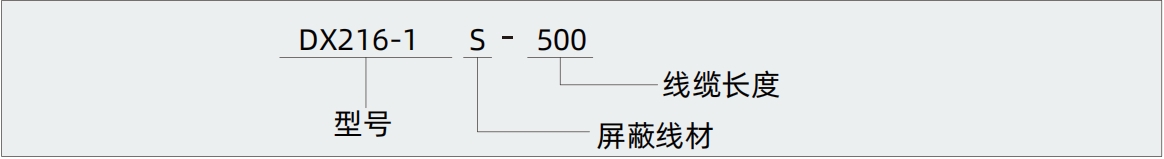

产品选型原则:
线缆规格:
|
线规 |
AWG28 |
|
导体构成 |
7/0.127 |
|
导体材料 |
软铜线 |
|
绝缘材料 |
PE |
|
芯线捻和 |
填充；棉线；包带；纸带 |
|
外表被覆 |
PVC |
|
耐电压（20℃） |
239Ω/Kn以下 |
|
导体阻抗（20℃） |
AC500V/min |
|
绝缘抵抗（20℃） |
50MΩ/Kn以上 |
端口对应列表：
|
型号 |
CN1对应侧 |
CN2对应 |
|
|
制造商 |
模板 |
端子台 |
|
|
DX216-1 |
Panasonic (FPO FP∑ series) |
FPO-C16T/C16CT(IN) FPO-C16P/C16CP(IN) FPO-C32T/C32CT/T32CT(IN) FPO-C32P/C32CP/T32CP(IN) FPO-E16T/P(IN) FPO-E32T/P(IN) FPO-E8X FPO-E16X FP∑-C28(IN) FP∑-C32(IN) |
MTA003 MTM080 MTC010 MTD010 |
|
DX216-2 |
FPO-C16T/C16CT(OUT) FPO-C16P/C16CP(OUT) FPO-C32T/C32CT/T32CT(OUT) FPO-C32P/C32CP/T32CP(OUT) FPO-E32T/P(OUT) FPO-E16T/P(OUT) FPO-E8YT FPO-E16YT FP∑-C32(OUT) |
MTA2081 MTA003 MTM082 MTM084 MTC010 MTD010 |
|
|
DX216-3 |
FP∑-C28(OUT) |
||
|
DX216-4 |
FPO-C16T/C16CT(OUT) FPO-C16P/C16CP(OUT) FPO-C32T/C32CT/T32CT(OUT) FPO-C32P/C32CP/T32CP(OUT) FPO-E32T/P(OUT) FPO-E16T/P(OUT) FPO-E8YT FPO-E16YT FPE-C32(OUT) |
无 |
|
|
DX216-5 |
FPO-C16T/C16CTP(OUT) FPO-C32T/C32CT/P/CP FPO-E32T/P |
MTD020 MTB010 MTG060 MTC020 |
|

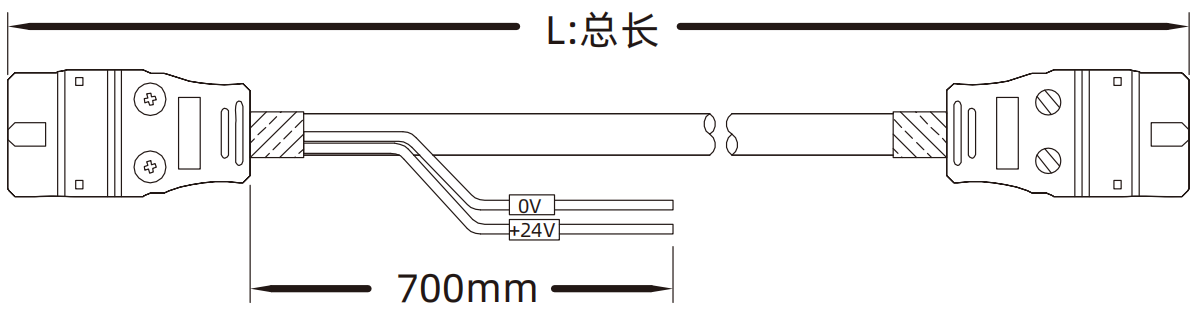

外型图：
|
型号 |
外形图 |
CN1 |
CN2 |
全长 |
|
DX216-1 DX216-2 DX216-3 |
 |
CN1端 10P/MIL |
CN2端10P/MIL |
500 1000 1500mm,线长可定制
|
|

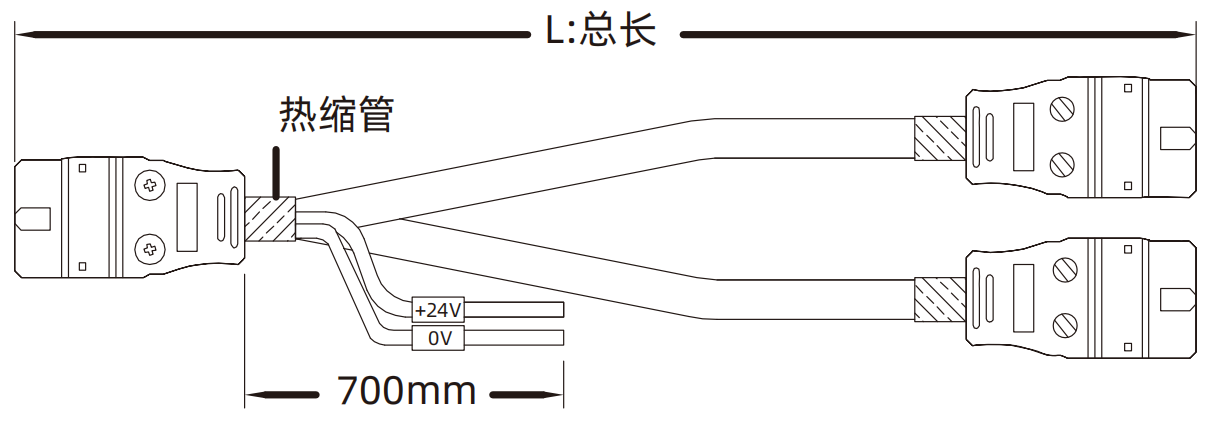

DX216-4 |
 |
CN1端 10P/MIL |
CN2端 10P/MIL |
|
|
CN3端 10P/MIL |
||||
|

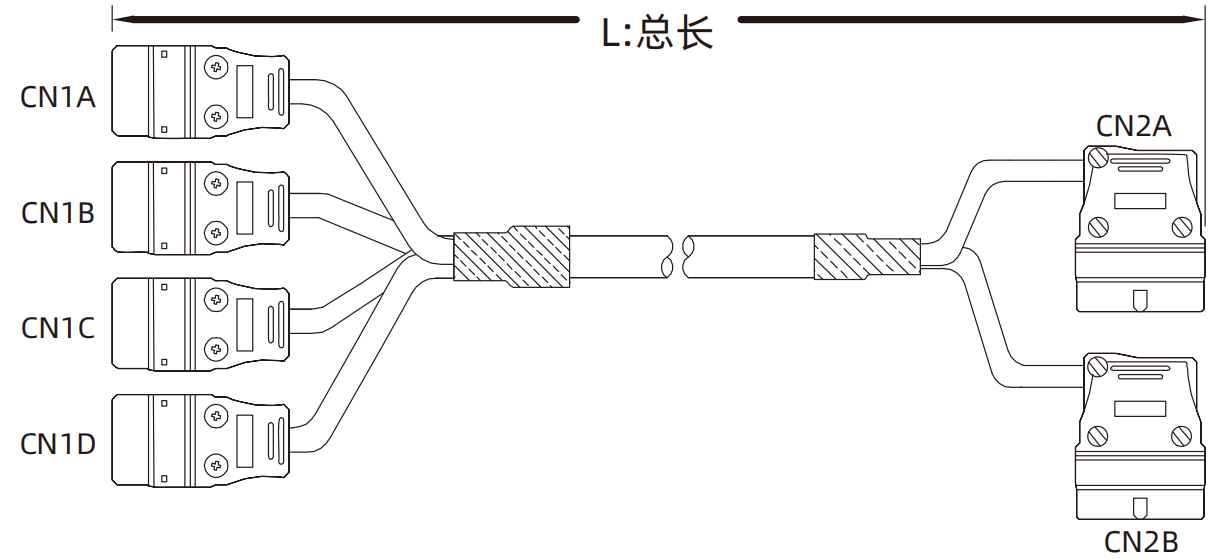

DX216-5 |
 |
CN1 A端 10P/MIL |
CN2 A端 20P/MIL |
|
|
CN1 B端 10P/MIL |
||||
|
CN1 C端 10P/MIL |
CN2 B端 20P/MIL |
|||
|
CN1 D端 10P/MIL |
※ 图中CN1为PLC侧，CN2为端子台侧

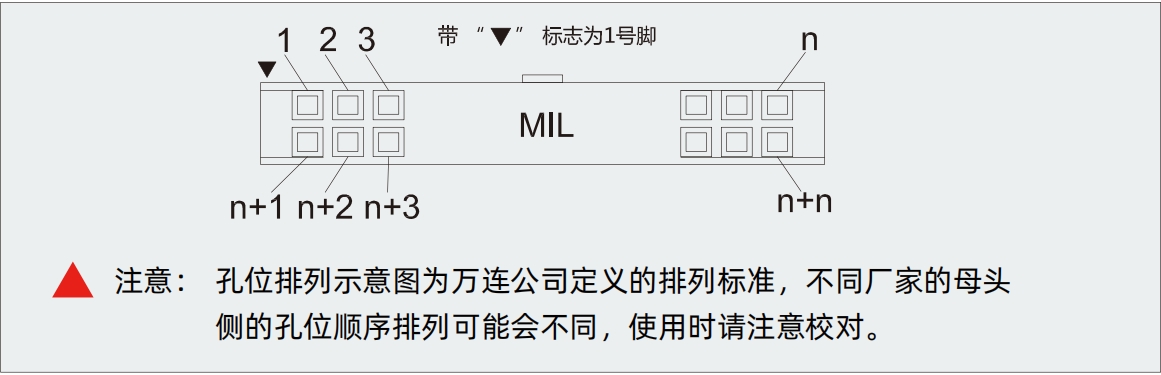

孔型排列表：

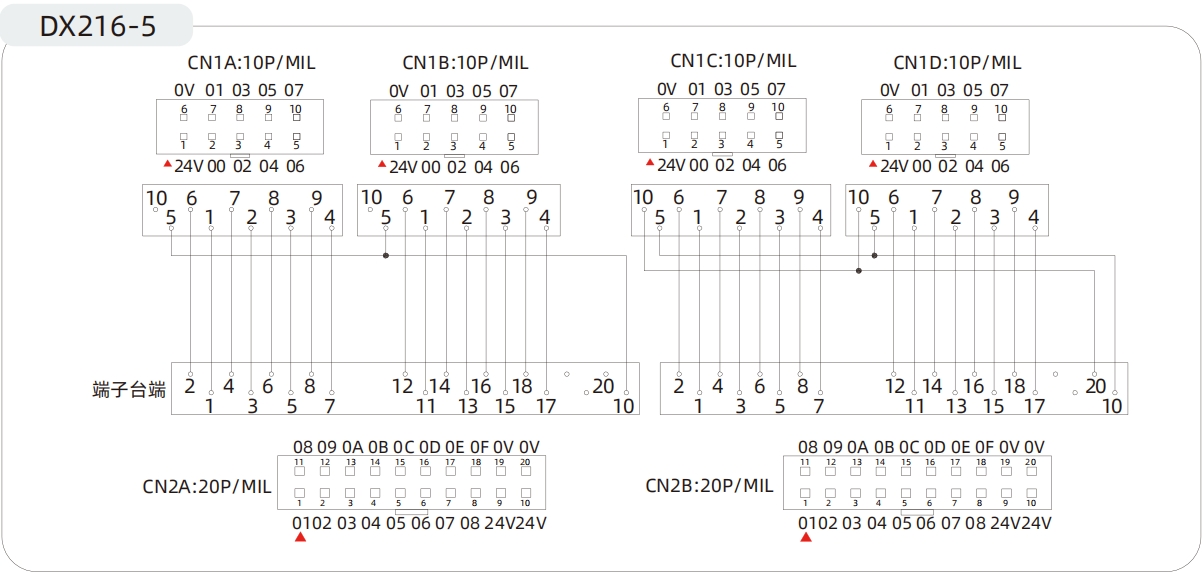

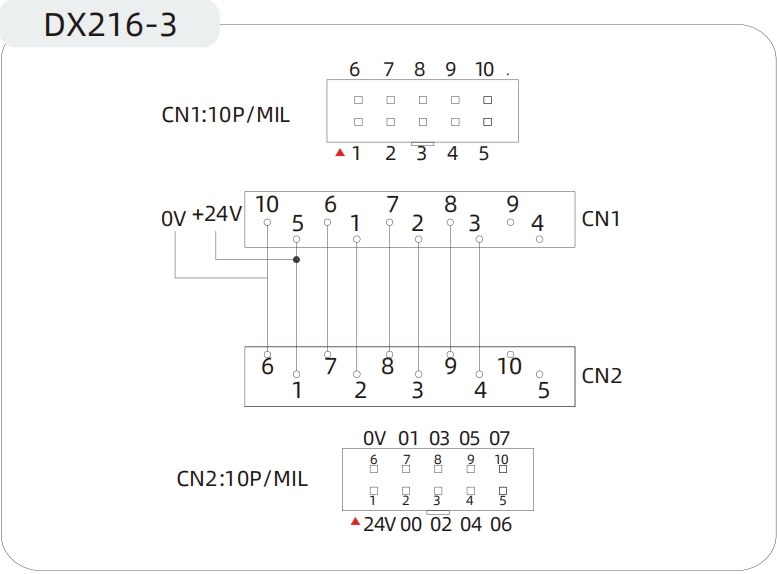

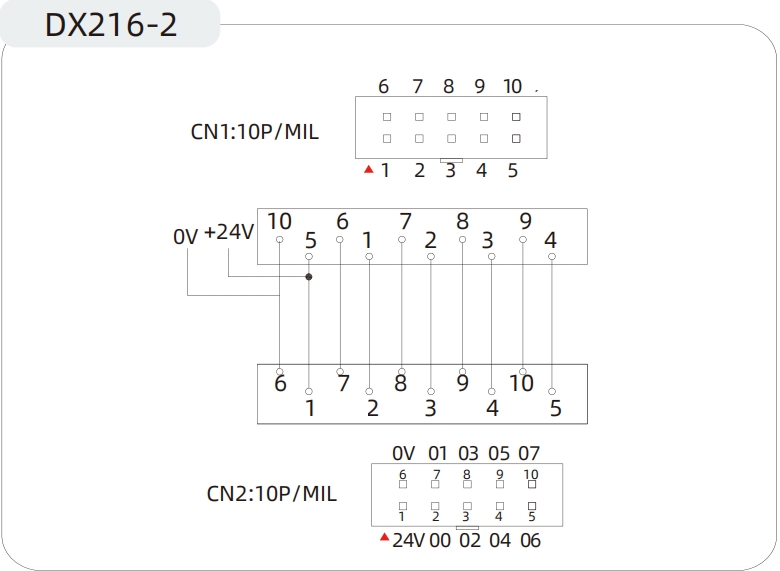

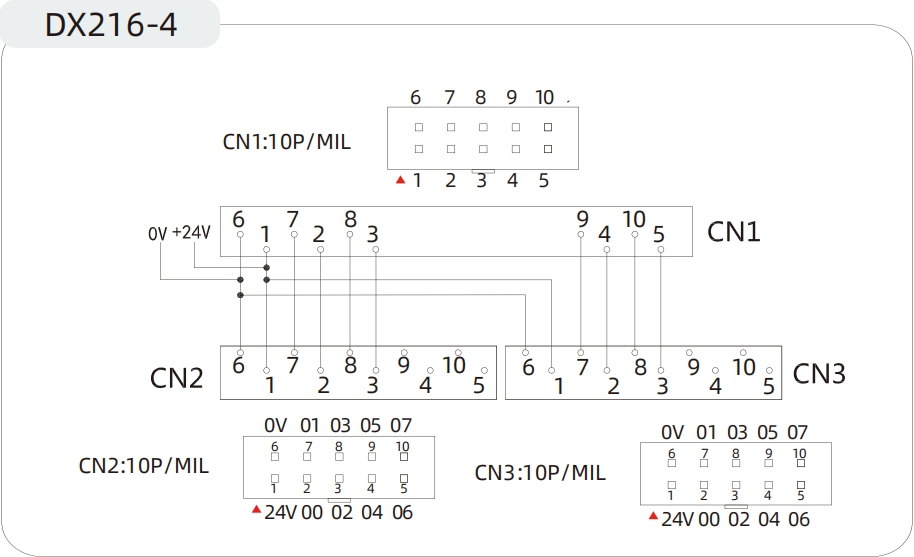

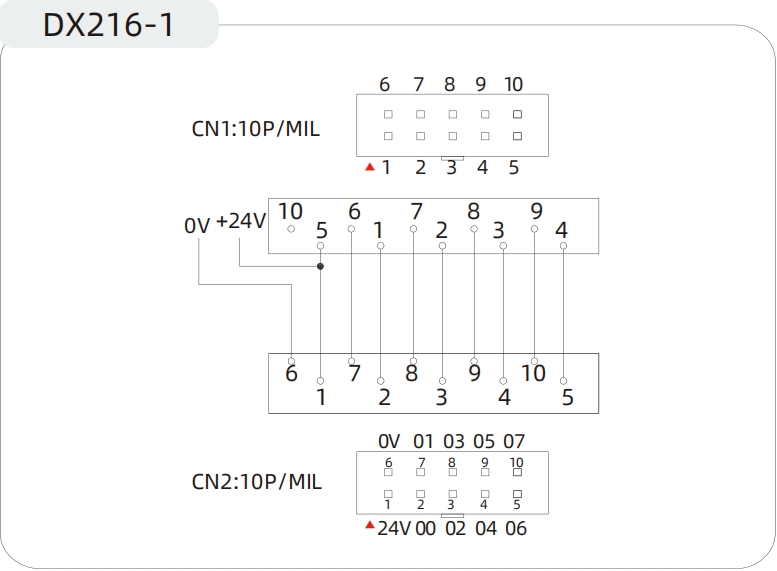

电路图：
