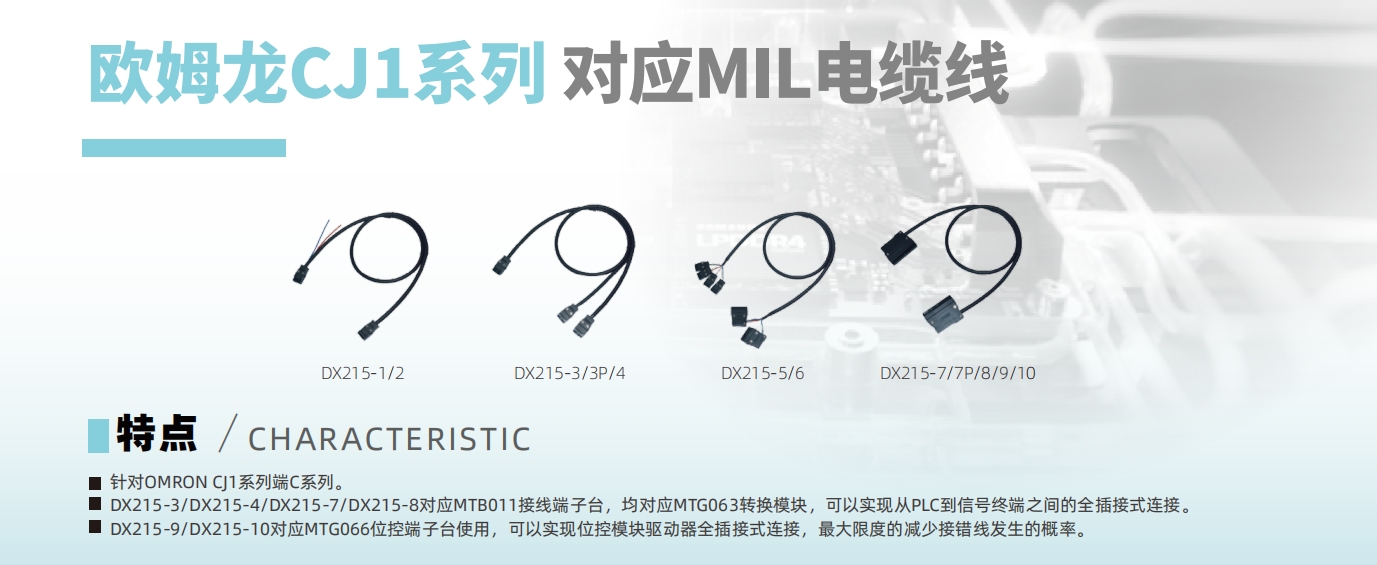

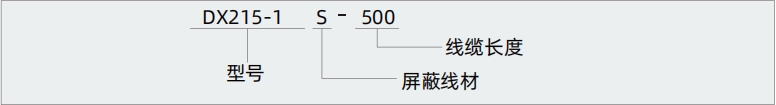

产品选型原则:
线缆规格:
|
线规 |
AWG28 |
|
导体构成 |
7/0.127 |
|
导体材料 |
软铜线 |
|
绝缘材料 |
PE |
|
芯线捻和 |
填充；棉线；包带；纸带 |
|
外表被覆 |
PVC |
|
耐电压（20℃） |
239Ω/Kn以下 |
|
导体阻抗（20℃） |
AC500V/min |
|
绝缘抵抗（20℃） |
50MΩ/Kn以上 |
端口对应列表：
|
型号 |
CN1对应侧 |
CN2对应 |
备注 |
|
|
制造商 |
模板 |
端子台 |
||
|
DX215-1 |
OMRON |
CJ1W-MD233(IN) |
MTB010、MTG060 |
NPN接法 |
|
DX215-2 |
OMRON |
CJ1W-MD233(OUT) |
MRA2160、MRD016 |
NPN接法 |
|
DX215-3 DX215-3P |
OMRON |
CJ1W-ID232 CJ1W-ID262 CJ1W-MD263(IN) CJ1W-MD563(IN) |
MTB011、MTG063 |
NPN接法 |
|
DX215-4 |
OMRON |
CJ1W-OD233 CJ1W-OD263 CJ1W-MD263(OUT) CJ1W-MD563(OUT) CJ1W-OD232 CJ1W-OD262 |
MTB011、MTG063 MRA2320、MRD032 |
NPN接法 |
|
DX215-5 |
OMRON |
CJ1W-MD231(IN) |
MTB010、MTG060 |
NPN接法 |
|
DX215-6 |
OMRON |
CJ1W-MD231(OUT) |
MTB011、MTG063 MRA2320、MRD032 |
NPN接法 |
|
DX215-7 DX215-7P |
OMRON |
CJ1W-ID231 CJ1W-ID261 CJ1W-MD261(IN) CS1W-ID231 CS1W-ID261 CS1W-MD261(IN) |
MTB011、MTG063 |
NPN接法 |
|
DX215-8 |
OMRON |
CJ1W-OD231 CJ1W-OD261 CJ1W-MD261(OUT) CS1W-OD231 CS1W-OD261 CS1W-MD261(OUT) |
MTB011、MTG063 MRA2320、MRD032 |
NPN接法 |
|
DX215-9 |
OMRON |
CJ1W-NC113/213/413 |
MTG068 |
使用外部原点信号集电极输出 |
|
DX215-10 |
OMRON |
CJ1W-NC133/233/433 |
使用外部原点信号集电极输出 |
|

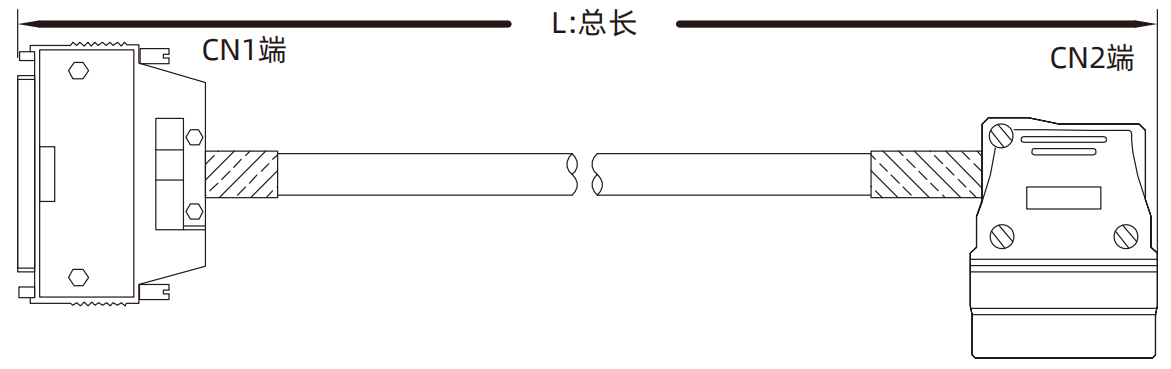

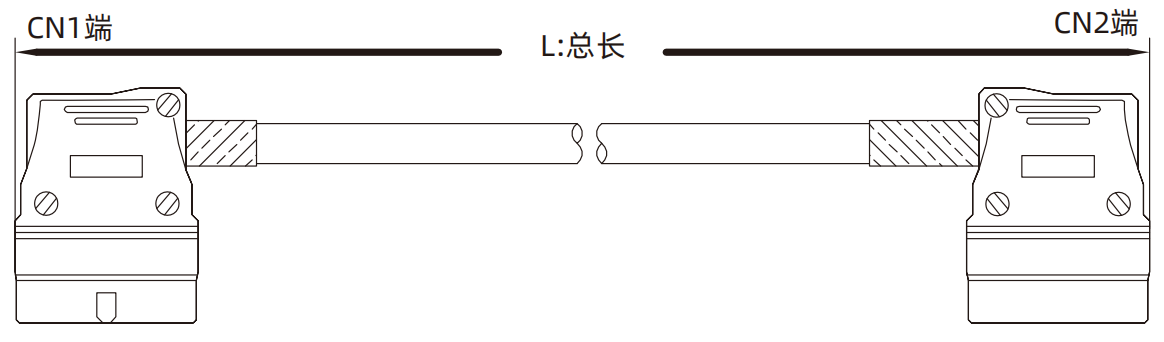

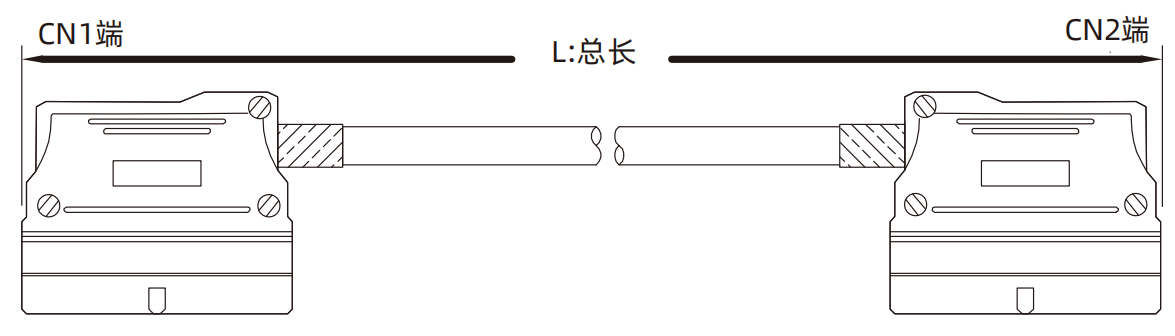

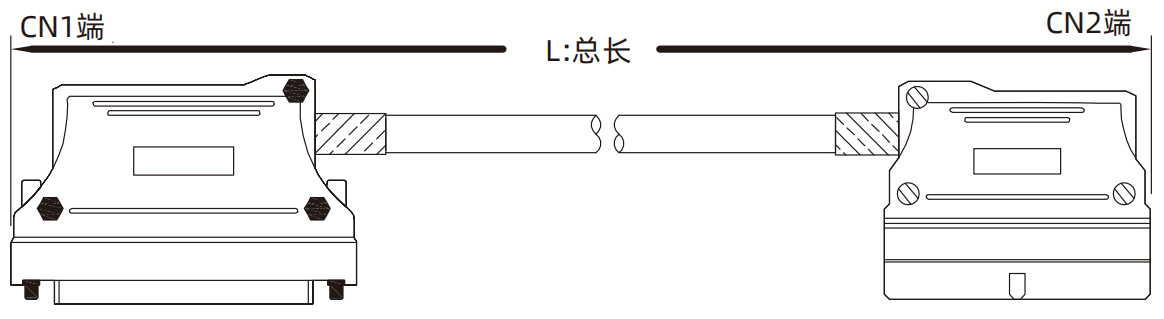

外型图：
|
型号 |
外形图 |
CN1 |
CN2 |
全长 |
|
DX215-1 DX215-2 |
|
CN1端20P/MIL |
CN2端20P/MIL |
500 1000 1500mm,线长可定制
|
|
DX215-3 DX215-3P DX215-4 |
|
CN1端40P/MIL |
CN2端40P/MIL |
|
|
DX215-5 DX215-6 |
 |
CN1端24P/FCN |
CN2端20P/MIL |
|
|
DX215-7 DX215-7P DX215-8 DX215-9 DX215-10 |
 |
CN1端40P/FCN |
CN2端40P/MIL |
※ 图中CN1为PLC侧，CN2为端子台侧

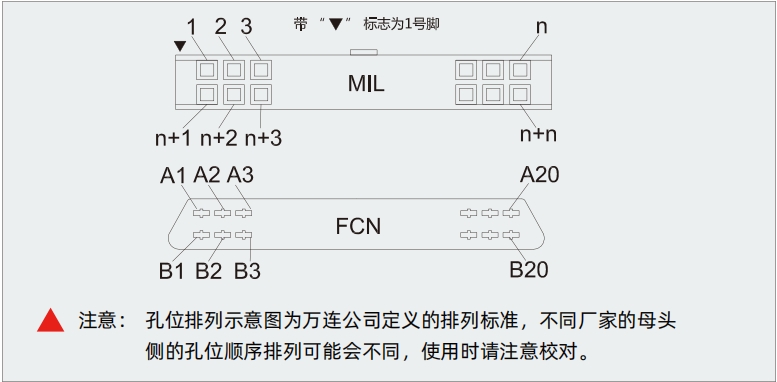

孔型排列表：

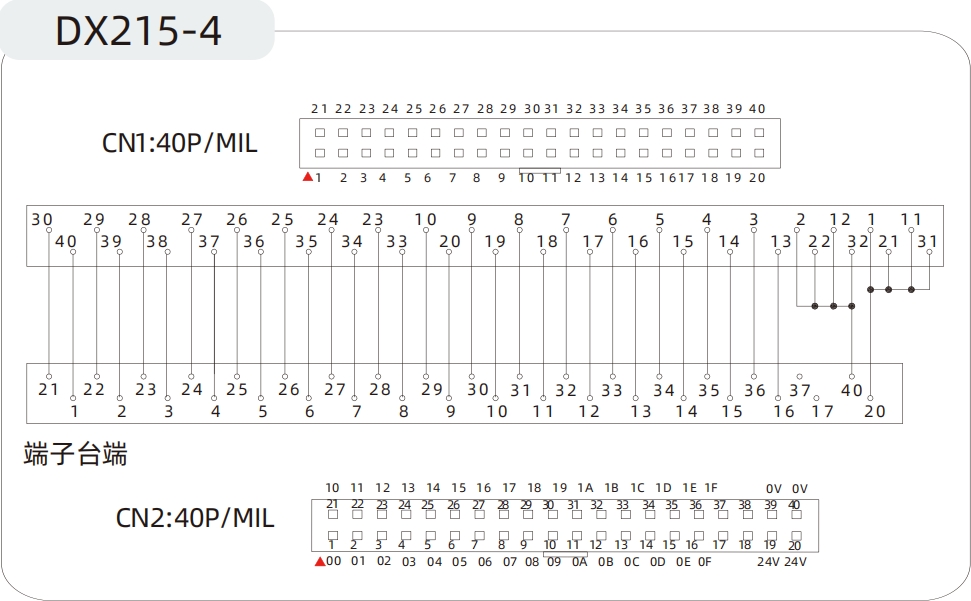

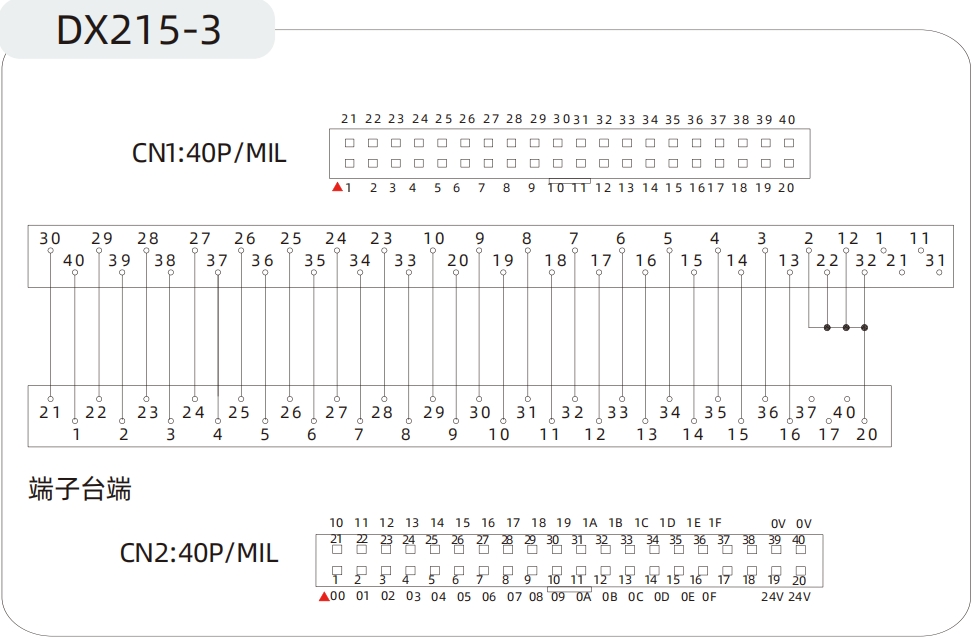

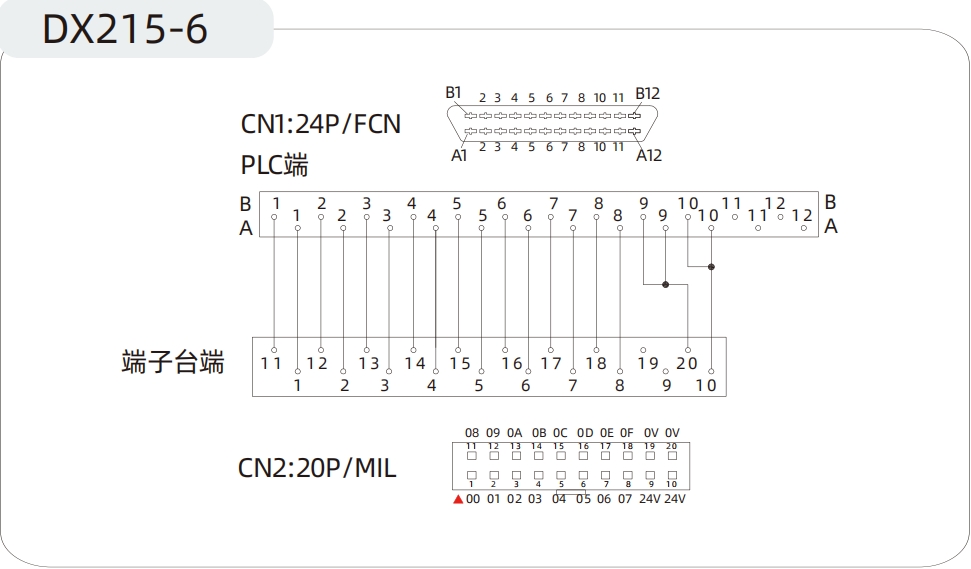

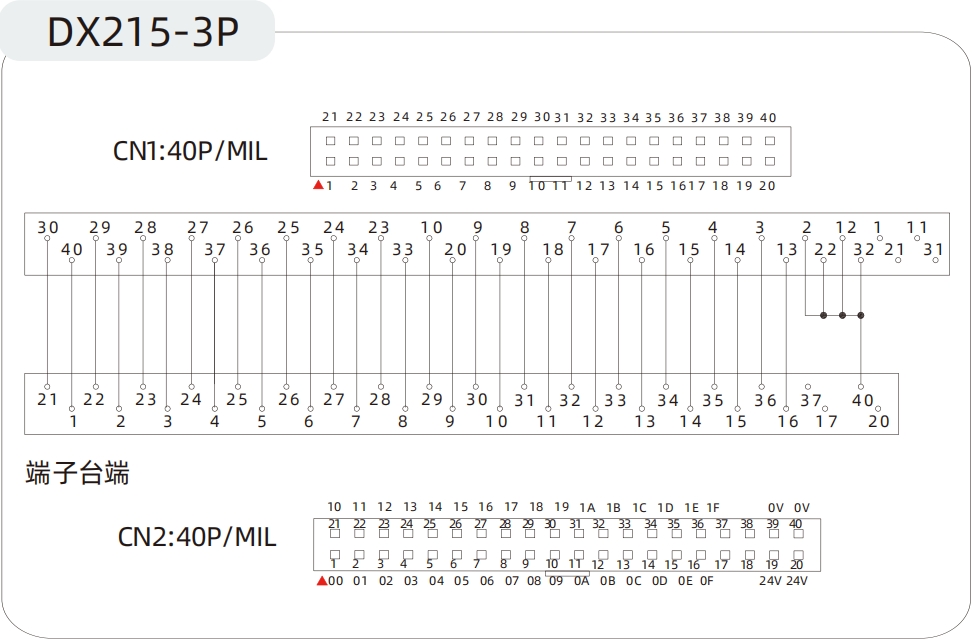

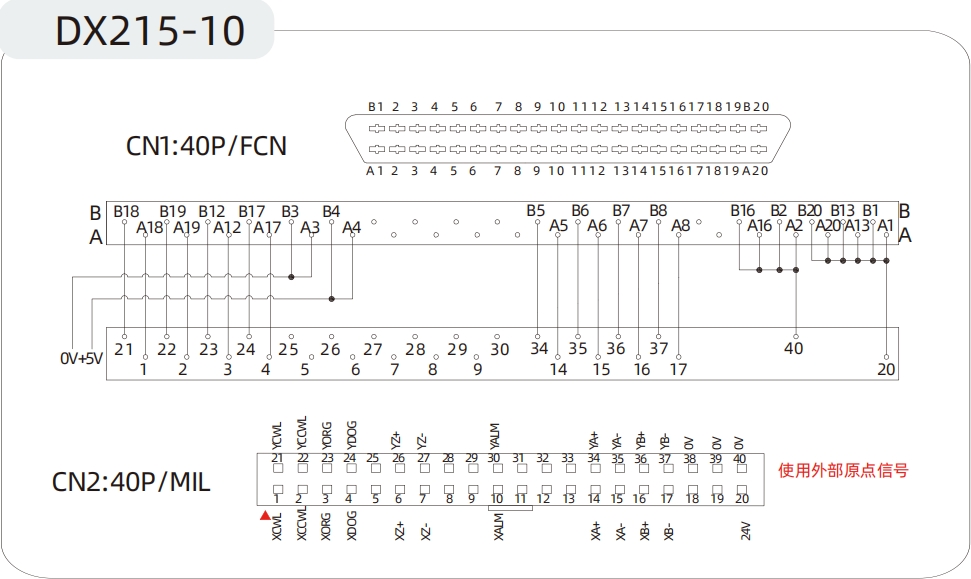

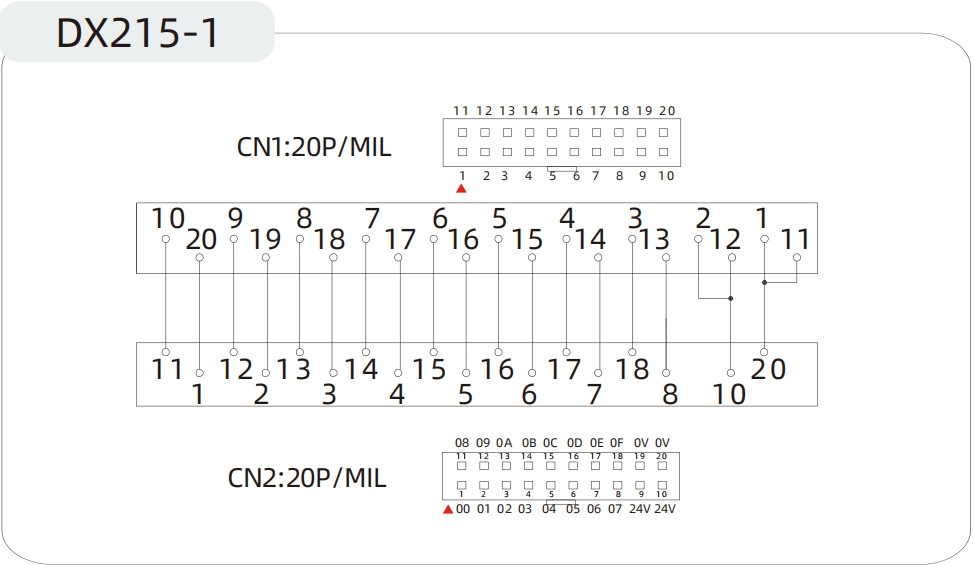

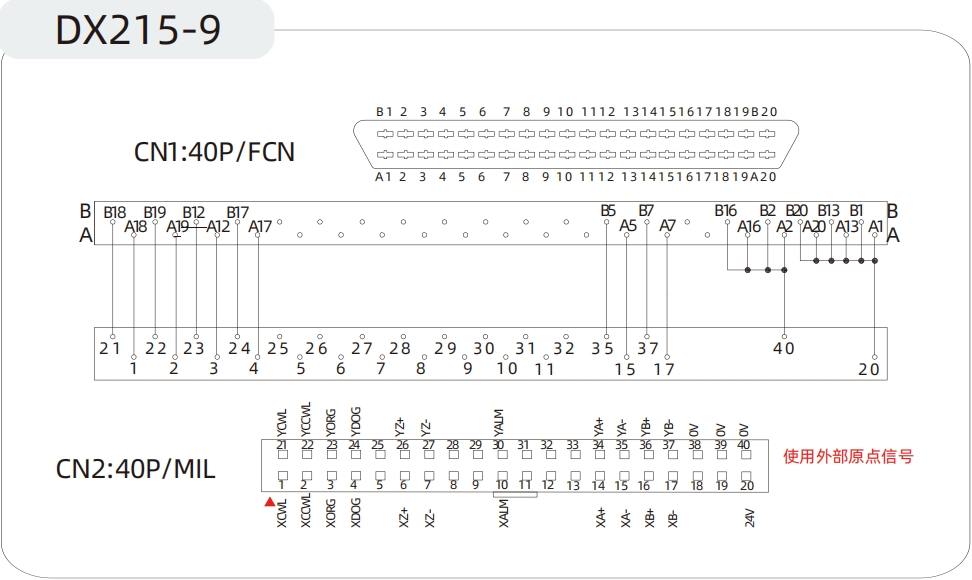

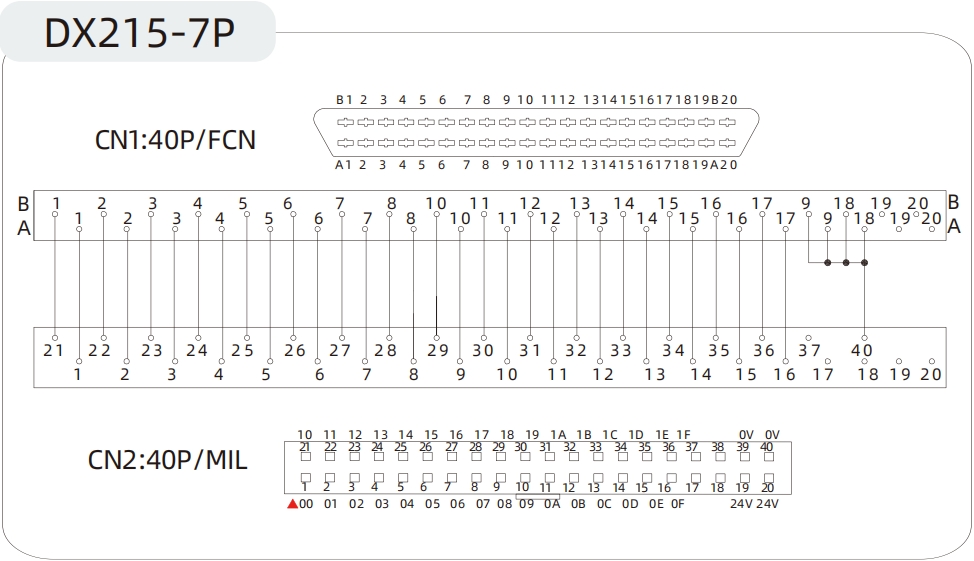

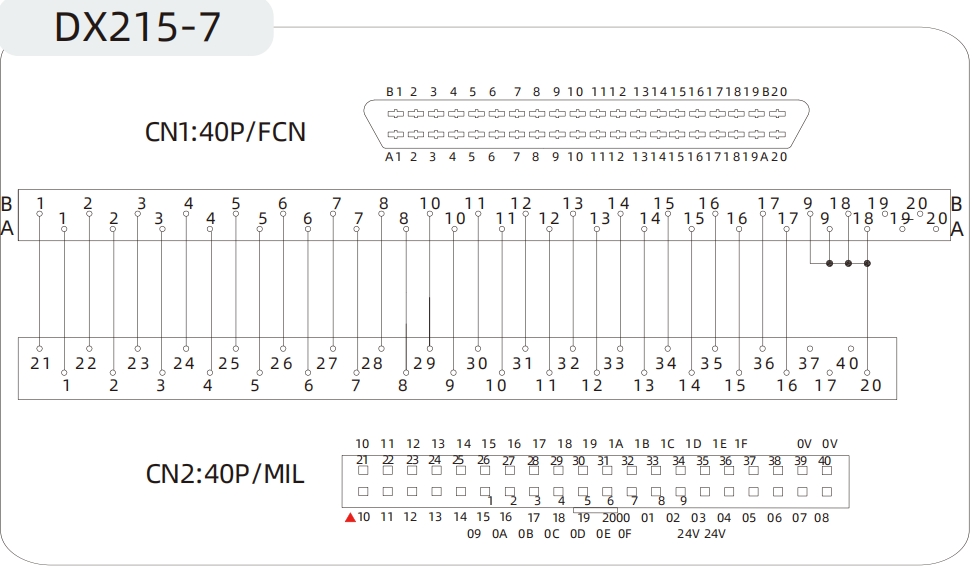

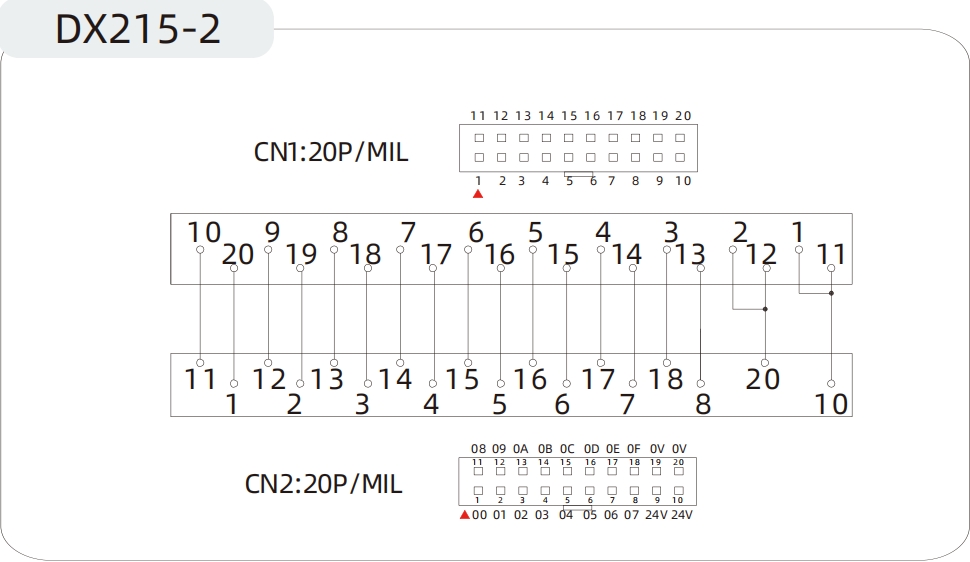

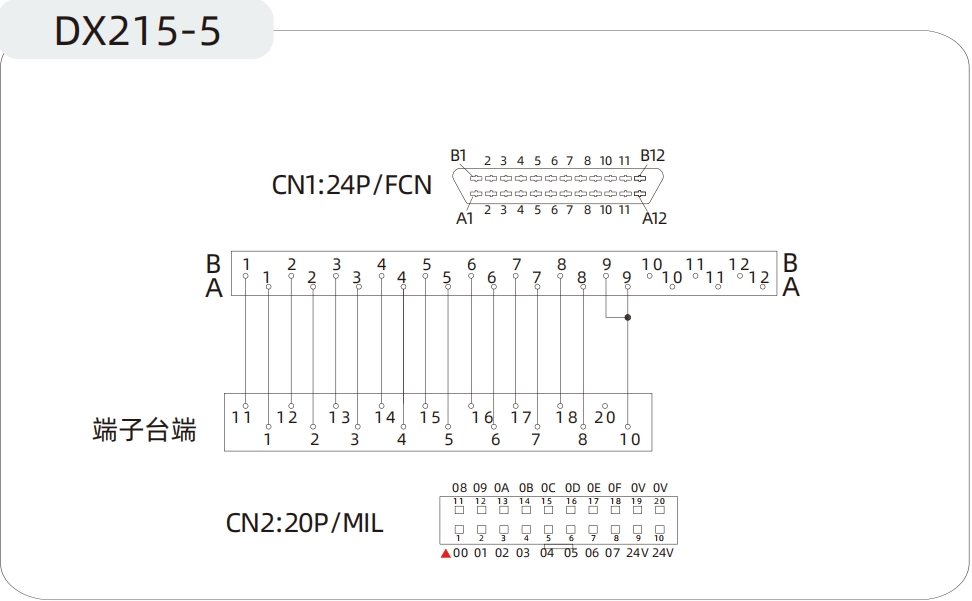

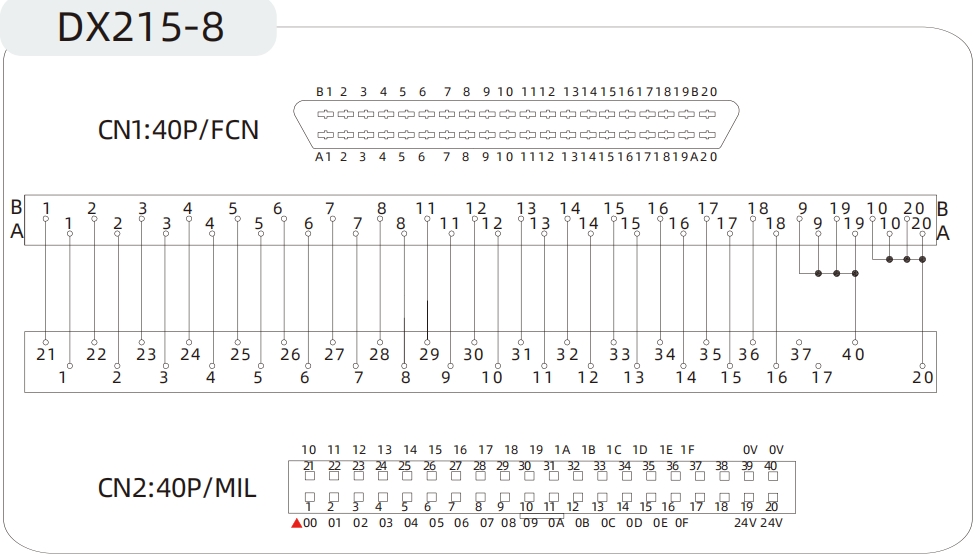

电路图：
