产品选型原则:
线缆规格:
|
线规 |
AWG28 |
|
导体构成 |
7/0.127 |
|
导体材料 |
软铜线 |
|
绝缘材料 |
PE |
|
芯线捻和 |
填充；棉线；包带；纸带 |
|
外表被覆 |
PVC |
|
耐电压（20℃） |
239Ω/Kn以下 |
|
导体阻抗（20℃） |
AC500V/min |
|
绝缘抵抗（20℃） |
50MΩ/Kn以上 |

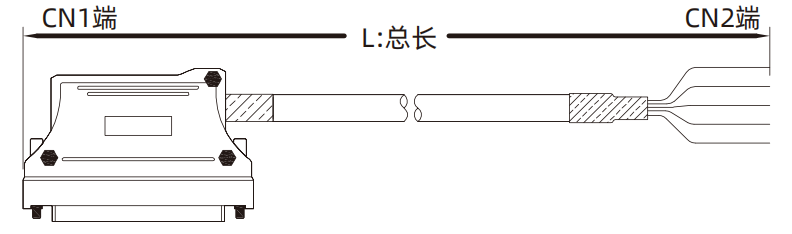

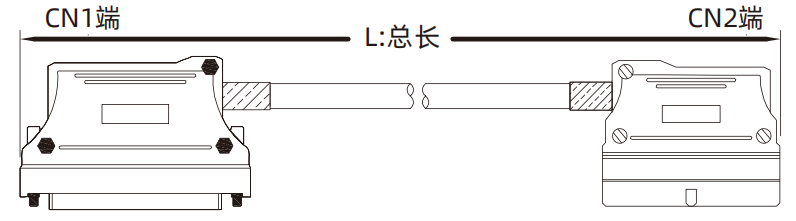

外形图：
|
型号 |
外形图 |
CN1 |
CN2 |
全长 |
|
DX210-5 |
|
40P/FCN |
40P/MIL |
500 1000 1500mm,线长可定制 |
|
DX210-5D |
|
40P/FCN |
-- |
※ 图中CN1为PLC侧，CN2为端子台侧

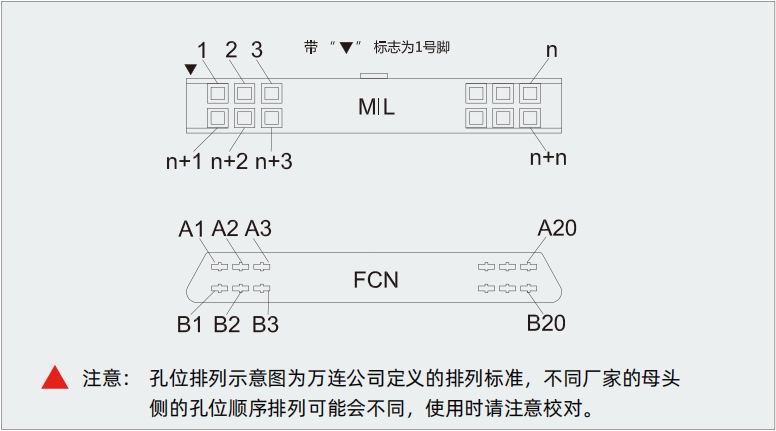

孔型排列表：

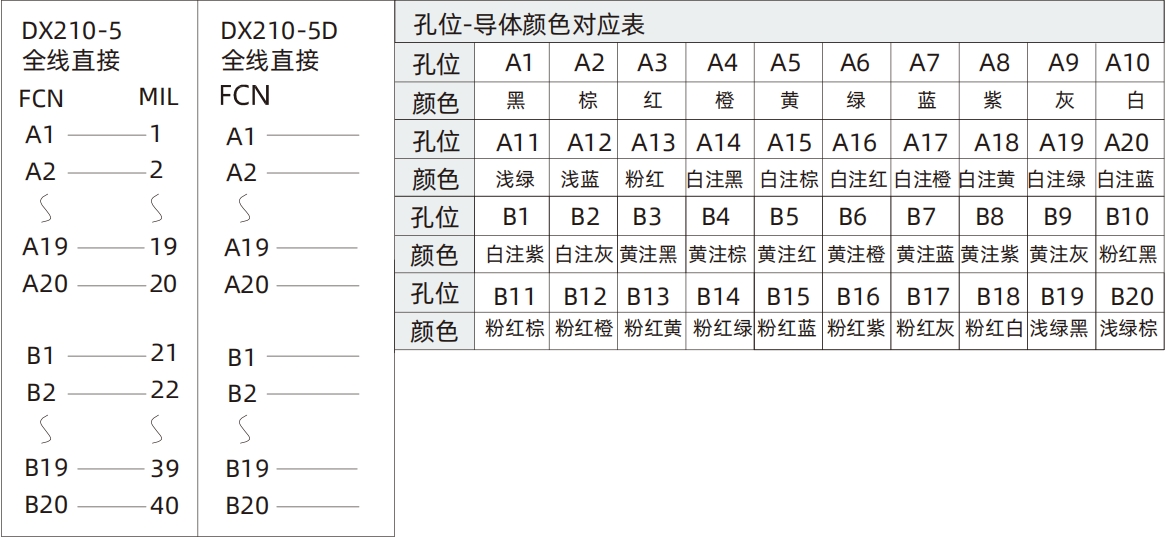

电路图：
