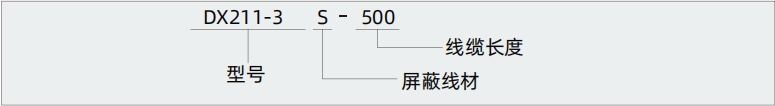

产品选型原则:
线缆规格:
|
线规 |
AWG28 |
|
导体构成 |
7/0.127 |
|
导体材料 |
软铜线 |
|
绝缘材料 |
PE |
|
芯线捻和 |
填充；棉线；包带；纸带 |
|
外表被覆 |
PVC |
|
耐电压（20℃） |
239Ω/Kn以下 |
|
导体阻抗（20℃） |
AC500V/min |
|
绝缘抵抗（20℃） |
50MΩ/Kn以上 |
端口对应列表：
|
型号 |
CN1对应侧 |
CN2对应 |
备注 |
|
|
制造商 |
模板 |
端子台 |
||
|
DX211-8 |
KEYENCE |
KV-MC20V KV-MC40V KV-SH04PL KV-H20S KV-H40S |
MTG066 |
NPN接法 |
|
DX211-10 |
KEYENCE |
KV-C16XTD |
MTB011、MTG063 |
NPN接法 |
|
DX211-11 |
KEYENCE |
KV-C16XTD |
MTB010、MTG060 MRA2160、MRD016 |
NPN接法 |
|
DX211-12 |
基恩士位控 |
KV-SIR32XT |
MTB011、MTG063 MRA2320、MRD032 |
NPN接法 |
|
DX211-13 |
基恩士位控 |
KV-MC20V KV-MC40V KV-SH04PL KV-H20S KV-H40S |
MTG068 |
NPN接法 |

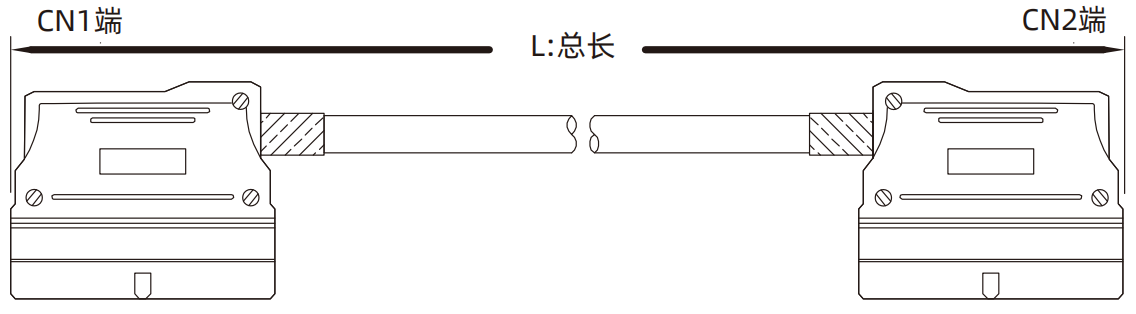

外型图：
|
型号 |
外形图 |
CN1 |
CN2 |
全长 |
|
DX211-10 |
 |
CN1端 34P/MIL |
CN2端40P/MIL |
500 1000 1500mm,线长可定制
|
|

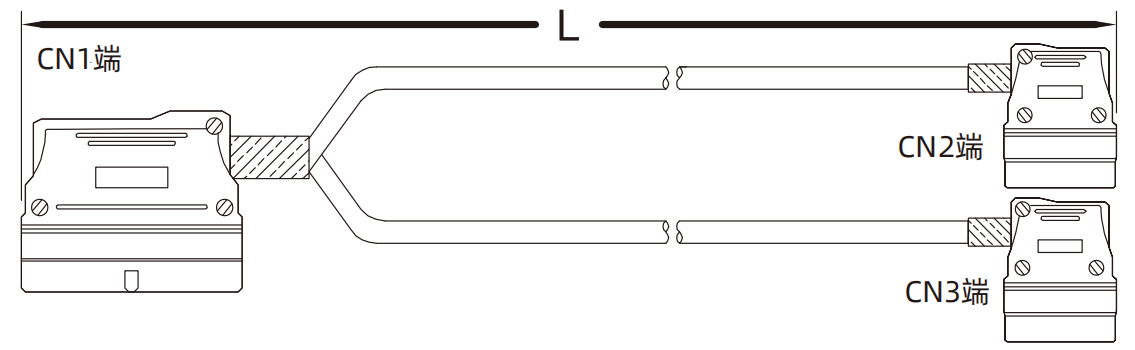

DX211-11 |
 |
CN1端 34P/MIL |
CN2端 20P/MIL
CN3端 20P/MIL |
|
|

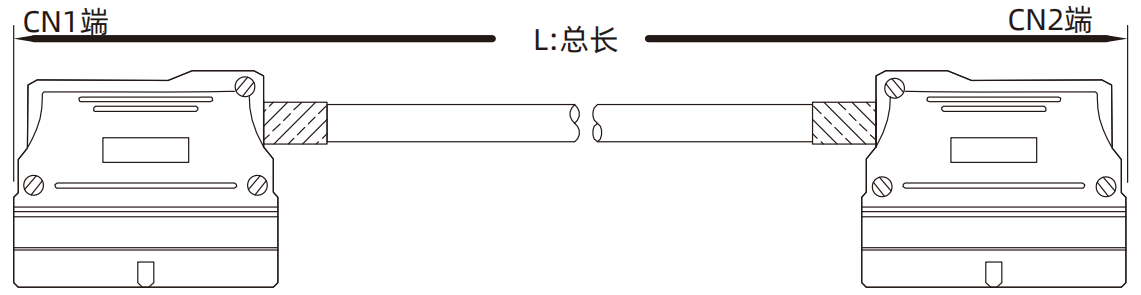

DX211-8 DX211-12 DX211-13 |
 |
CN1端 40P/MIL |
CN2端 40P/MIL |
※ 图中CN1为PLC侧，CN2为端子台侧

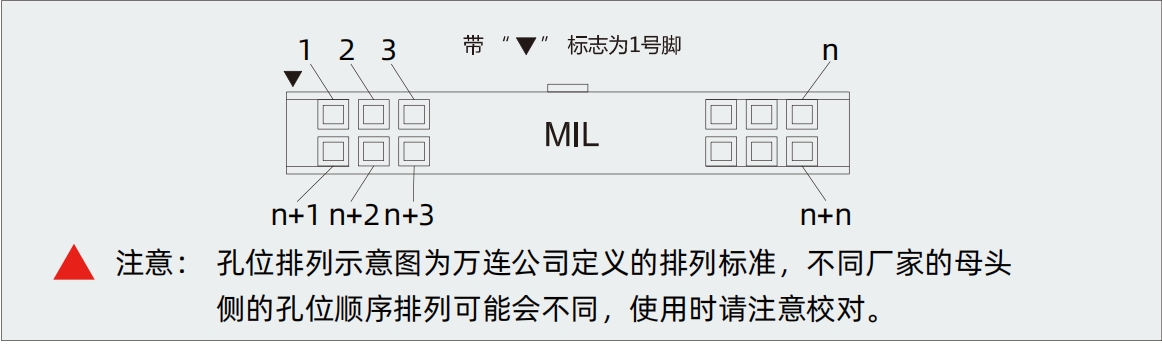

孔型排列表：

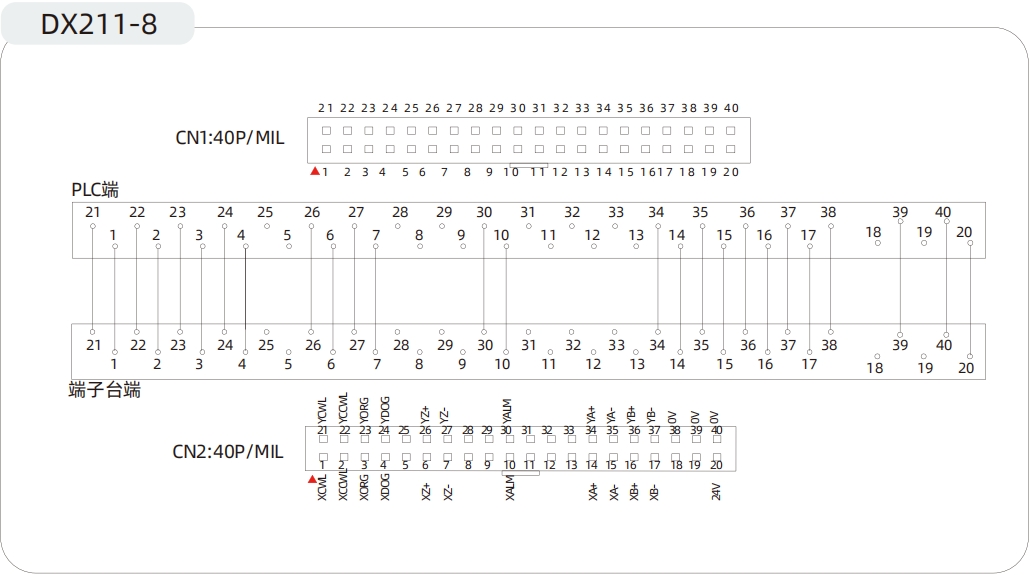

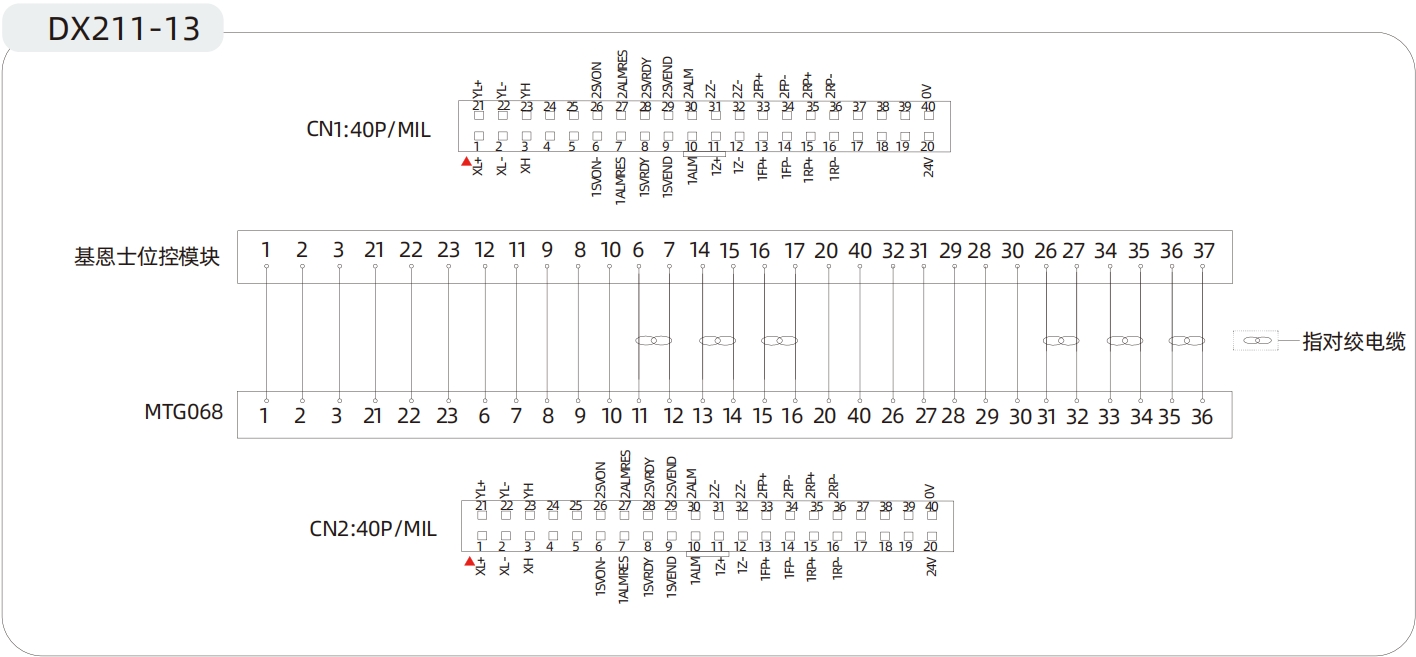

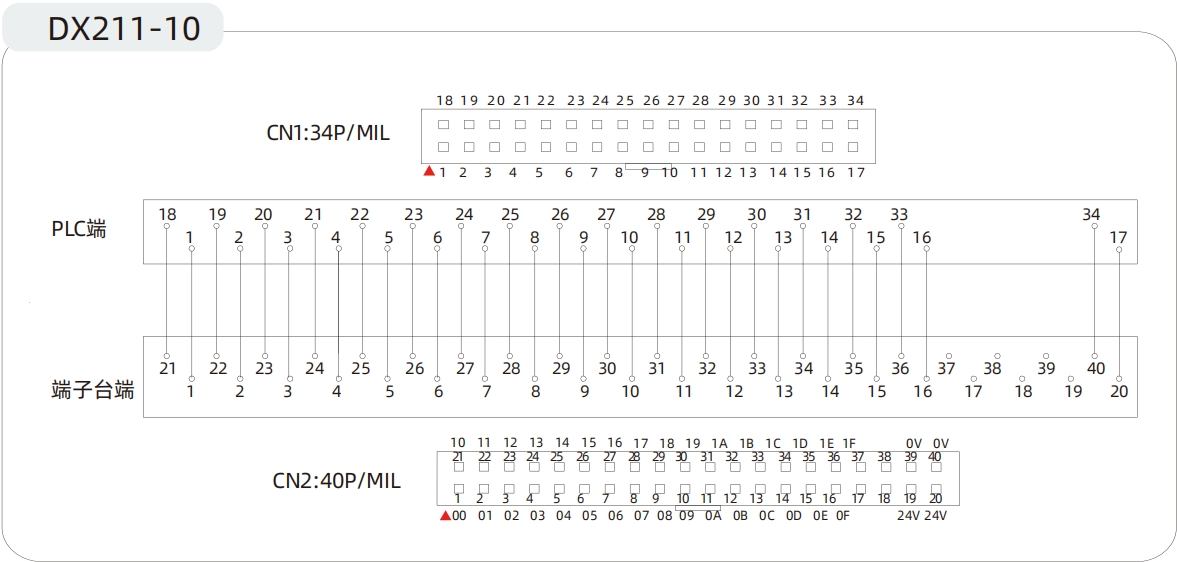

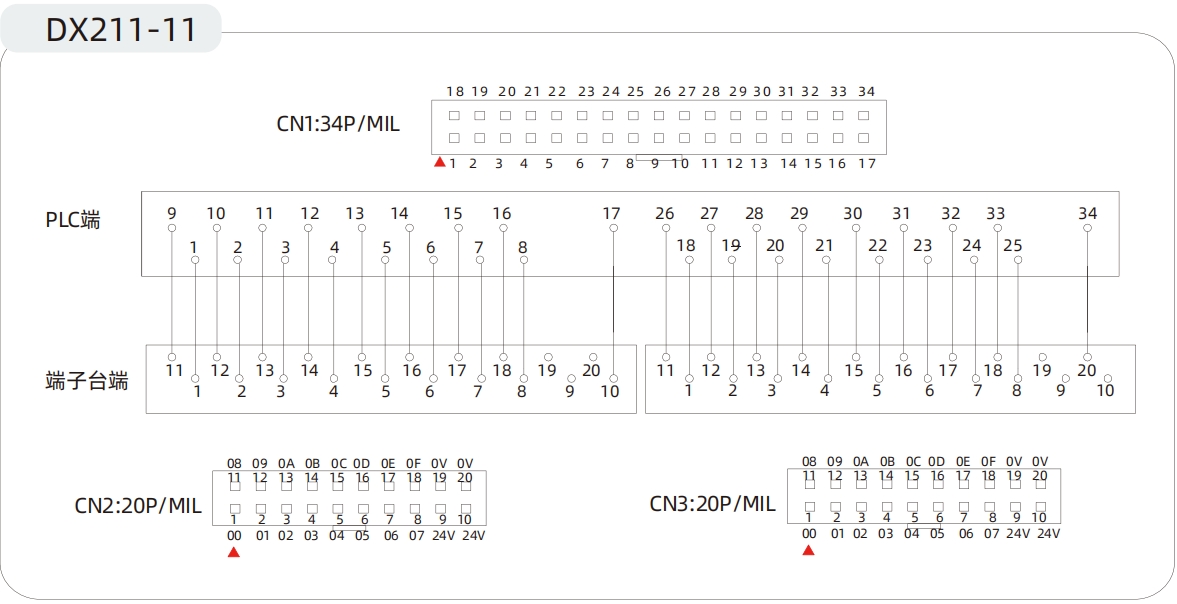

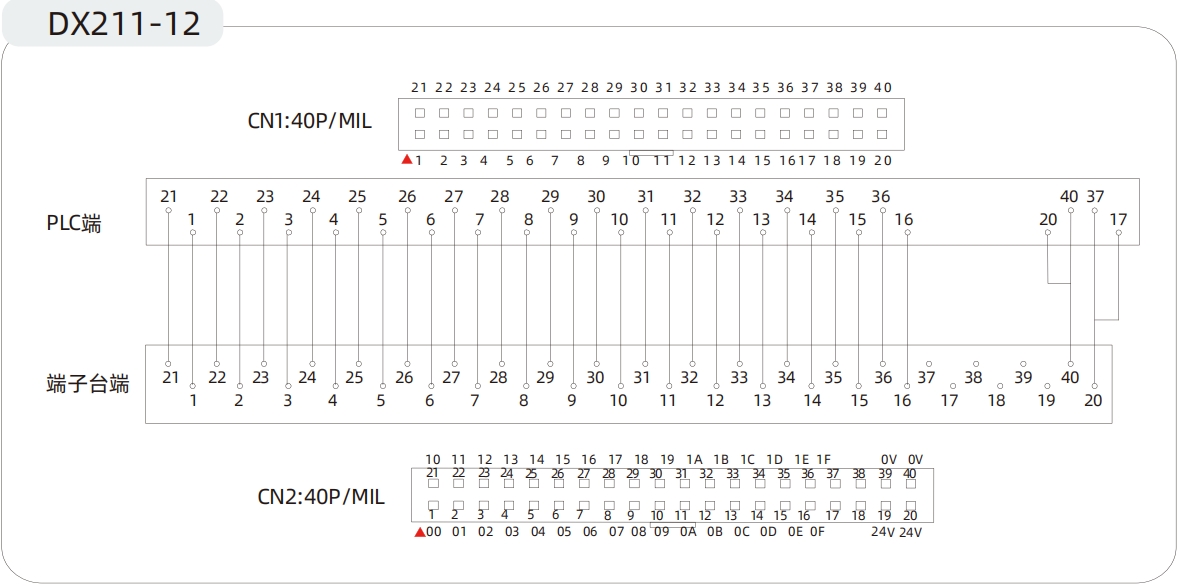

电路图：
