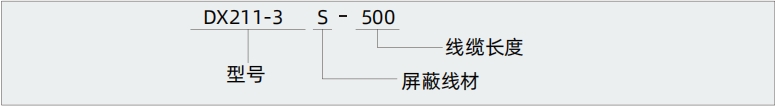

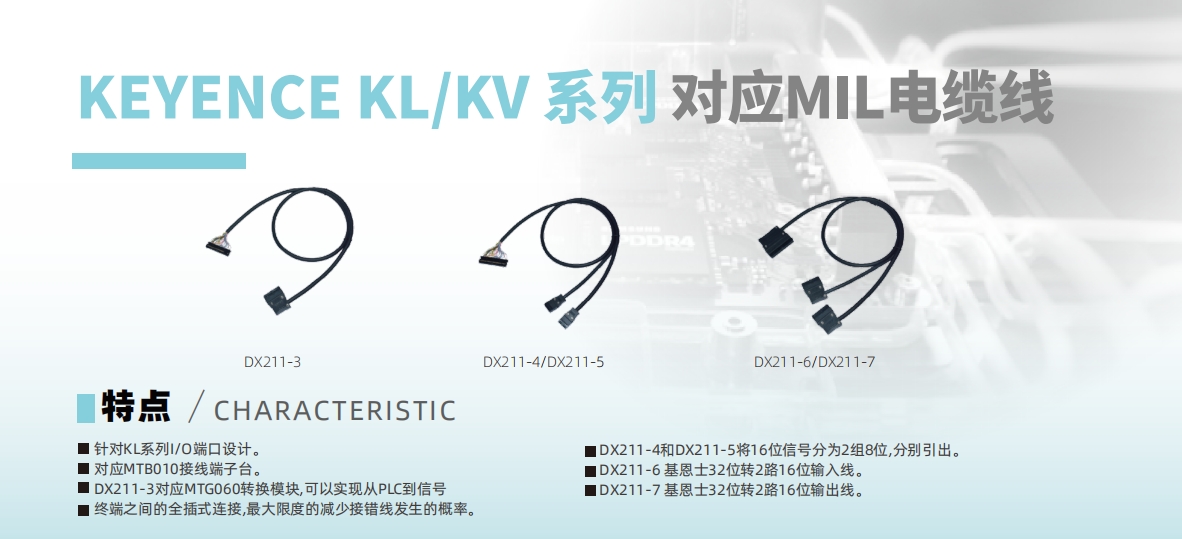

产品选型原则:
线缆规格:
|
线规 |
AWG28 |
|
导体构成 |
7/0.127 |
|
导体材料 |
软铜线 |
|
绝缘材料 |
PE |
|
芯线捻和 |
填充；棉线；包带；纸带 |
|
外表被覆 |
PVC |
|
耐电压（20℃） |
239Ω/Kn以下 |
|
导体阻抗（20℃） |
AC500V/min |
|
绝缘抵抗（20℃） |
50MΩ/Kn以上 |
端口对应列表：
|
型号 |
CN1对应侧 |
CN2对应 |
备注 |
|
|
制造商 |
模板 |
端子台 |
||
|
DX211-3 |
KEYENCE |
KL-16CX/KL-32CX KL-16CT/KL-32CT |
MTB010、MTG060 |
NPN接法 |
|
DX211-4 |
KEYENCE |
KL-16CT/KL-32CT |
MT003、MTC020 MTD010、MTM082 MRA2081、MRA1081 |
NPN接法 |
|
DX211-5 |
KEYENCE |
KL-16CT/KL-32CT |
MT003、MTC020 MTD010、MTM080 |
NPN接法 |
|
DX211-6 |
KEYENCE |
KV-C32XA/C KV-C64XA/C |
MTB010、MTG060 |
NPN接法 |
|
DX211-7 |
KEYENCE |
KV-C32TA/C KV-C64TA/C |
MTB010、MTG060 MRA2160、MRD016 |
NPN接法 |

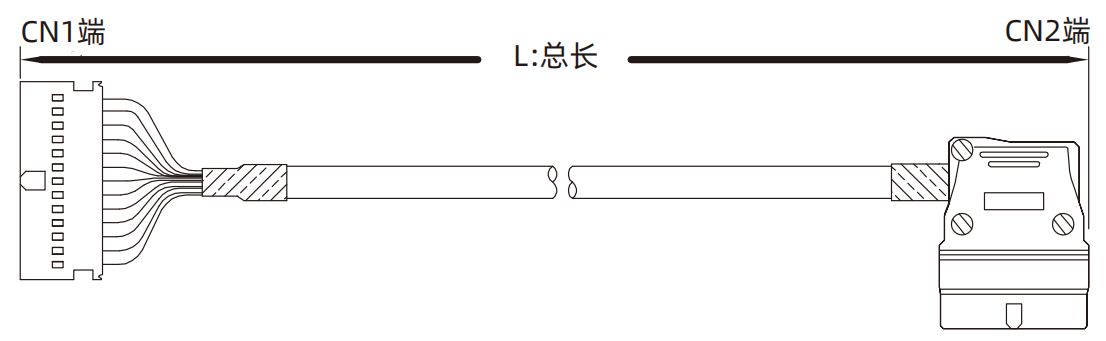

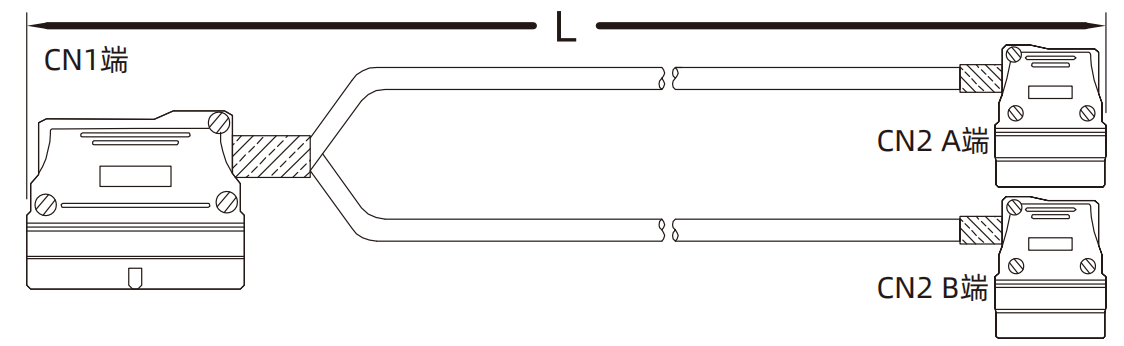

外型图：
|
型号 |
外形图 |
CN1 |
CN2 |
全长 |
|
DX211-3 |
 |
CN1端 26P/MIL |
CN2端20P/MIL |
500 1000 1500mm,线长可定制
|
|
DX211-4
DX211-5 |
 |
CN1端 26P/MIL |
CN2端 10P/MIL
CN3端 10P/MIL |
|
|
DX211-6
DX211-7 |
 |
CN1端 34P/MIL |
CN2端 20P/MIL
CN3端 20P/MIL |
※ 图中CN1为PLC侧，CN2为端子台侧

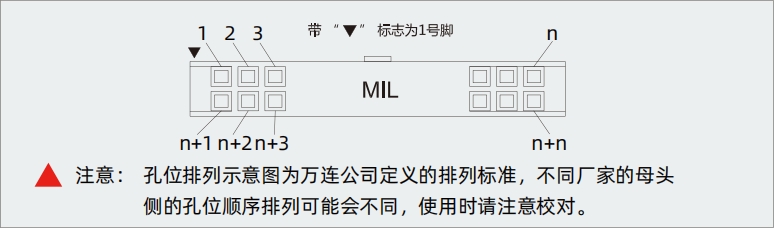

孔型排列表：

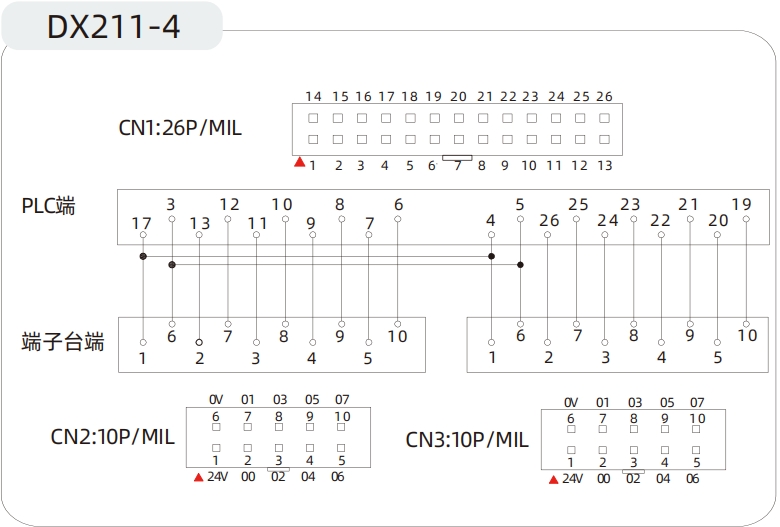

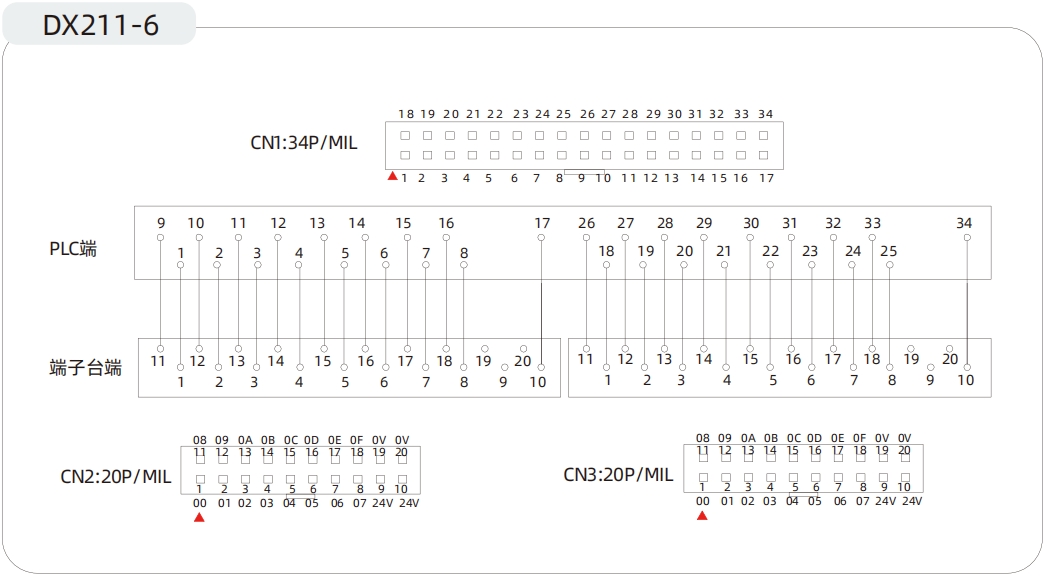

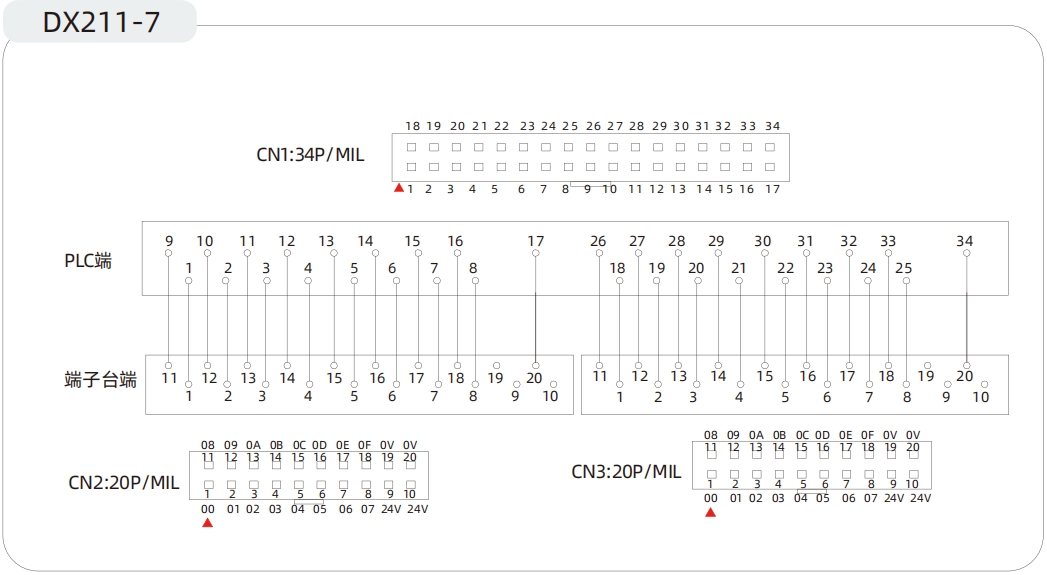

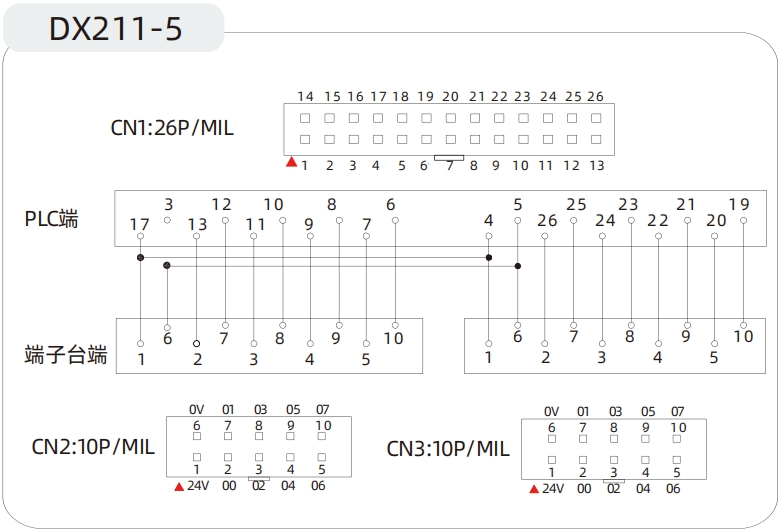

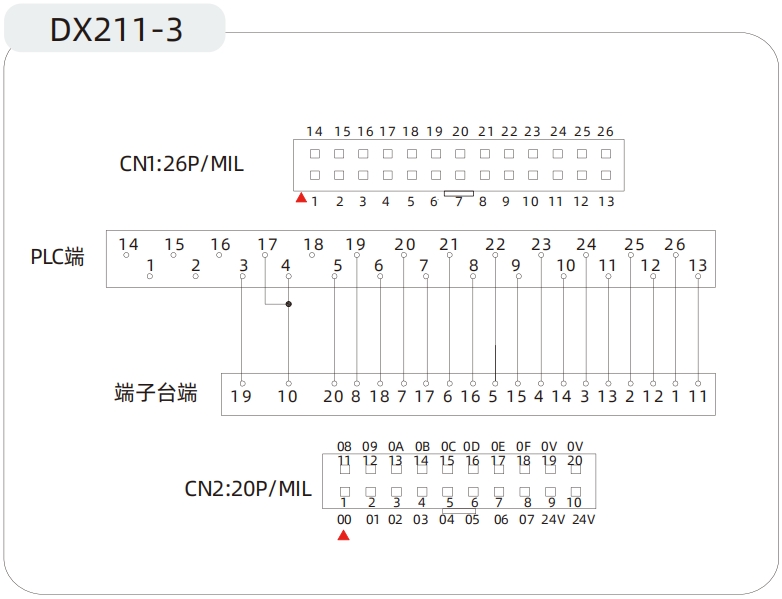

电路图：
