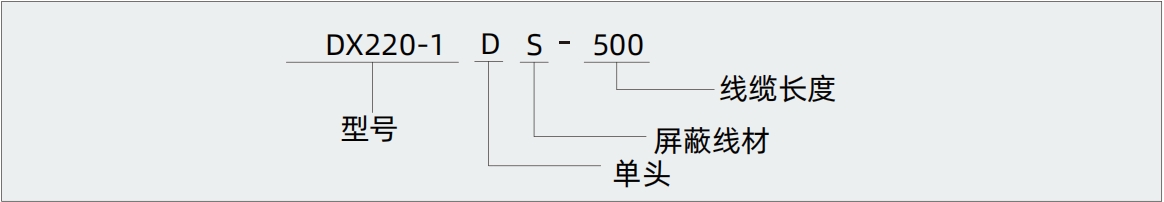

产品选型原则:
线缆规格:
|
线规 |
AWG28 |
|
导体构成 |
7/0.127 |
|
导体材料 |
软铜线 |
|
绝缘材料 |
PE |
|
芯线捻和 |
填充；棉线；包带；纸带 |
|
外表被覆 |
PVC |
|
耐电压（20℃） |
239Ω/Kn以下 |
|
导体阻抗（20℃） |
AC500V/min |
|
绝缘抵抗（20℃） |
50MΩ/Kn以上 |
端口对应列表：
|
型号 |
CN1对应侧 |
CN2对应 |
|
|
制造商 |
品牌 |
端子台 |
|
|
DX220-1 |
PANASONIC KEYENCE YASKWA FUJI |
DELTA SANYO AB MITSUBISHI |
MTG064 |
|
DX220-1D |
-- |
||
|
DX220-2 DX220-2D |
FUJI |
MITSUBISHI |
-- |
|
DX220-3 |
MITSUBISHI |
-- |
MTC020、MTD020 |
|
DX220-3D |
-- |
-- |
|
|
DX220-4D DX220-5D |
-- | -- |
-- |

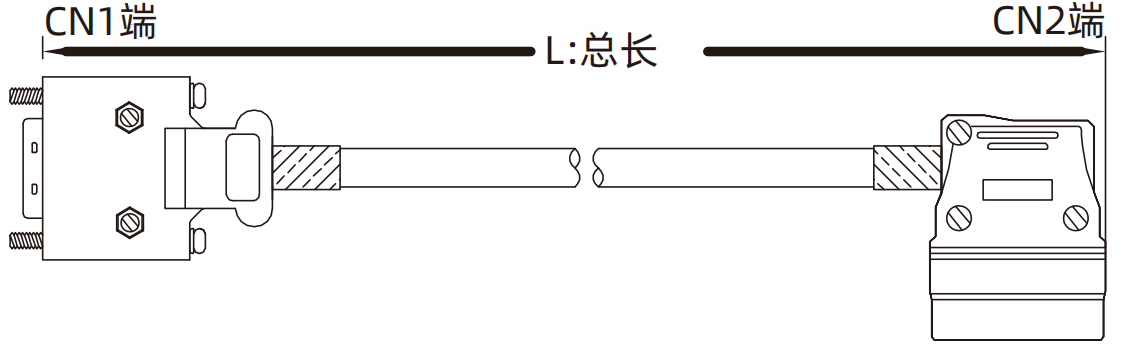

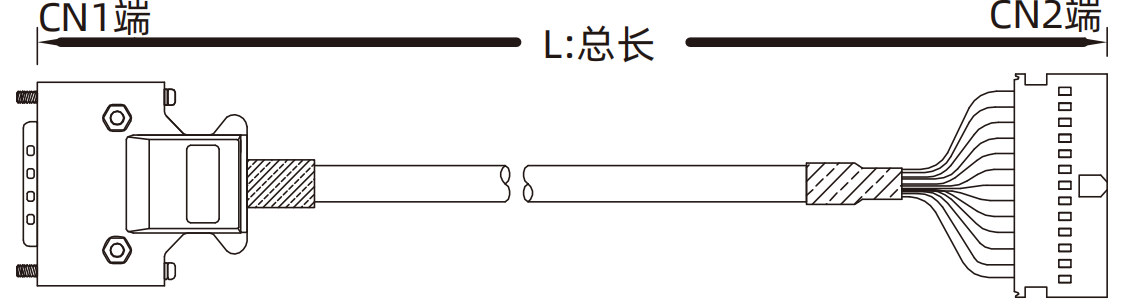

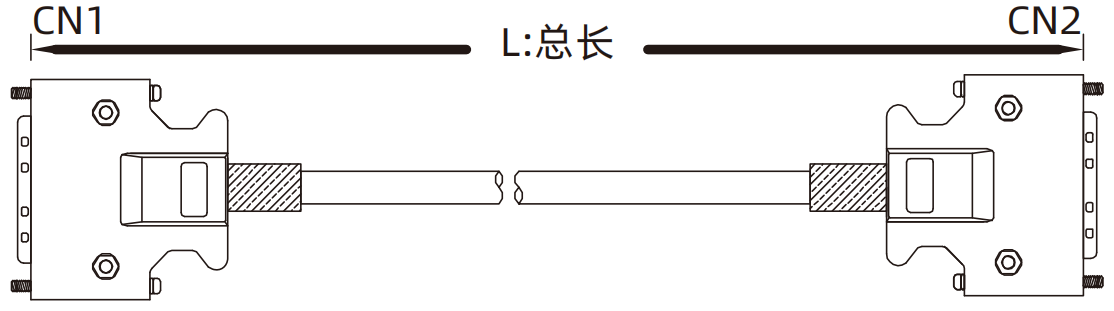

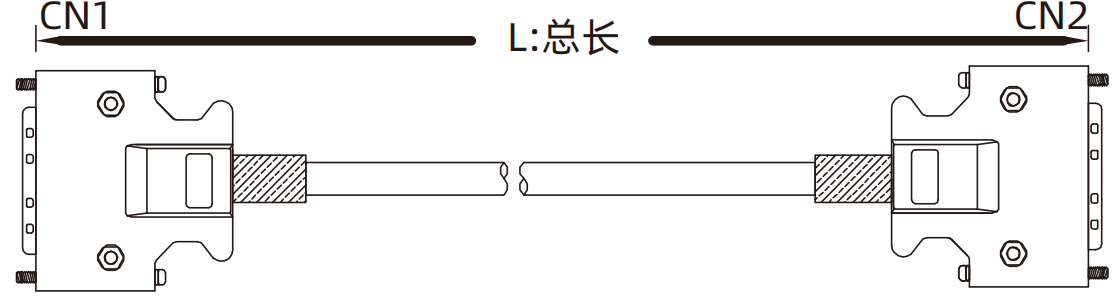

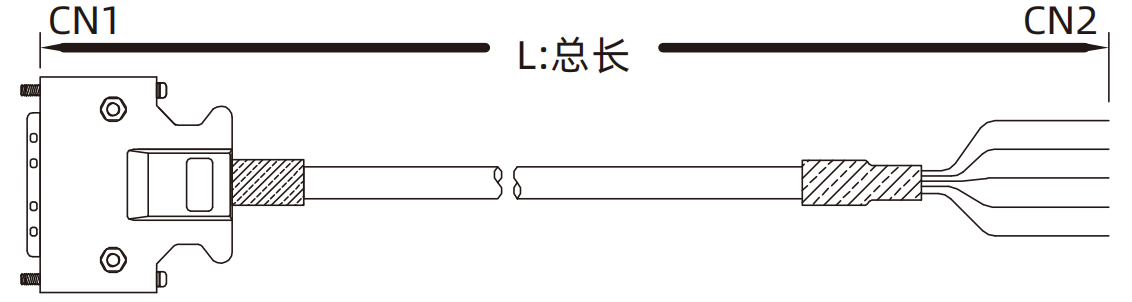

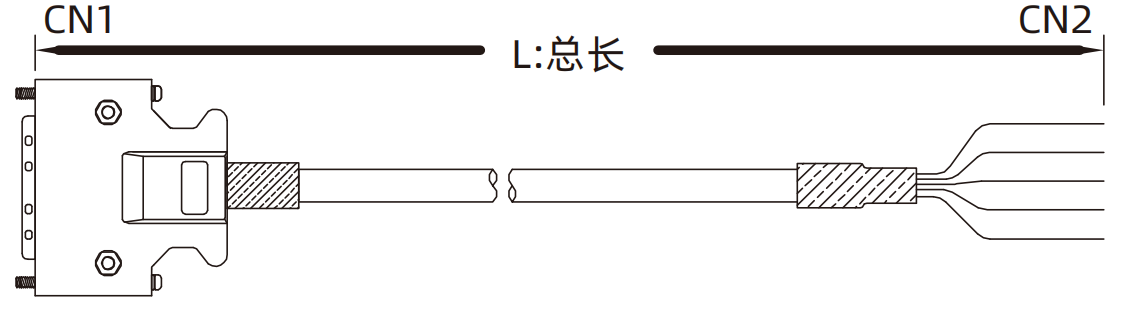

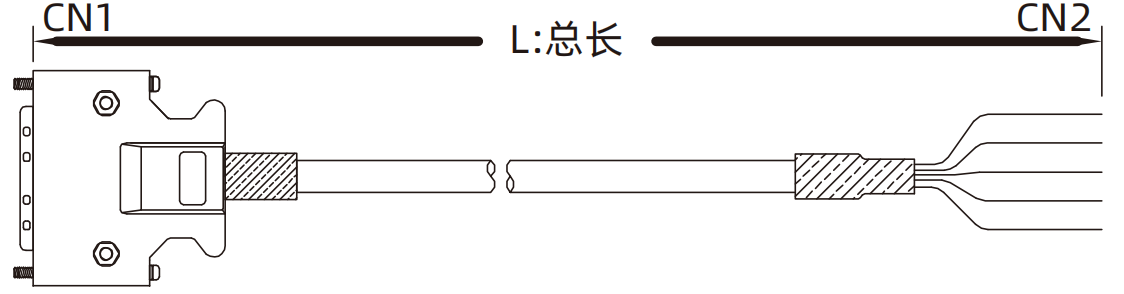

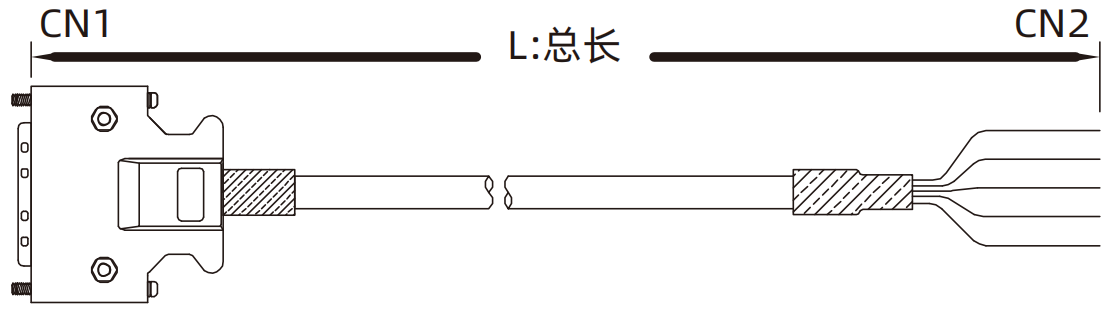

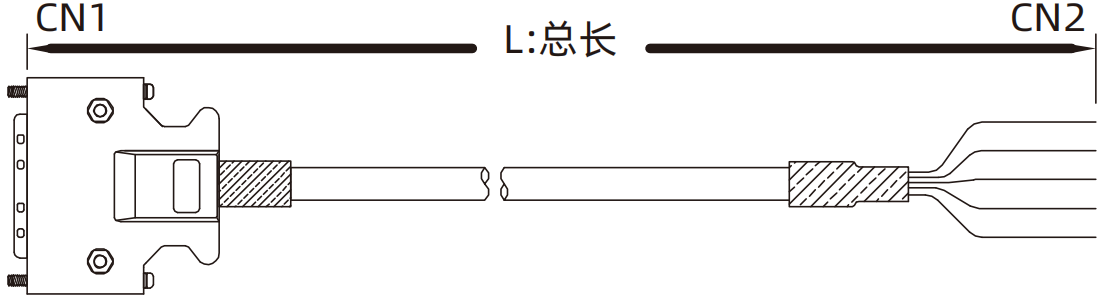

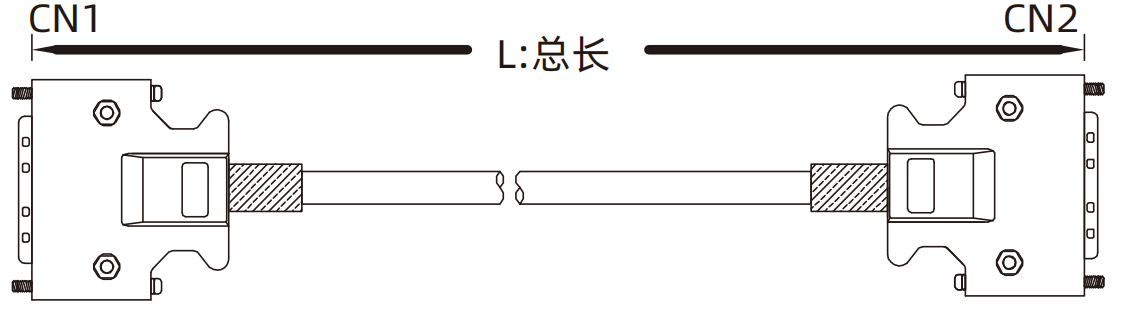

外型图：
|
型号 |
外形图 |
CN1 |
CN2 |
全长 |
|
DX220-1 |
|
CN1端 50P/MDR |
CN2端 50P/MDR |
500 1000 1500mm,线长可定制 |
|
DX220-1D |
|
CN1端 50P/MDR |
-- |
|
|
DX220-2 |
|
CN1端 26P/MDR |
CN2端 26P/MIL |
|
|
DX220-2D |
|
CN1端 26P/MDR |
-- |
|
|
DX220-3 |
|
CN1端 20P/MDR |
CN2端 20P/MIL |
|
|
DX220-3D |
|
CN1端 20P/MDR |
-- |
|
|
DX220-4 |
|
CN1端 36P/MDR |
CN2端 36P/MDR |
|
|
DX220-4D |
|
CN1端 36P/MDR |
-- |
|
|
DX220-5 |
|
CN1端 14P/MDR |
CN2端 14P/MDR |
|
|
DX220-5D |
|
CN1端 14P/MDR |
-- |
※ 图中CN1为PLC侧，CN2为端子台侧

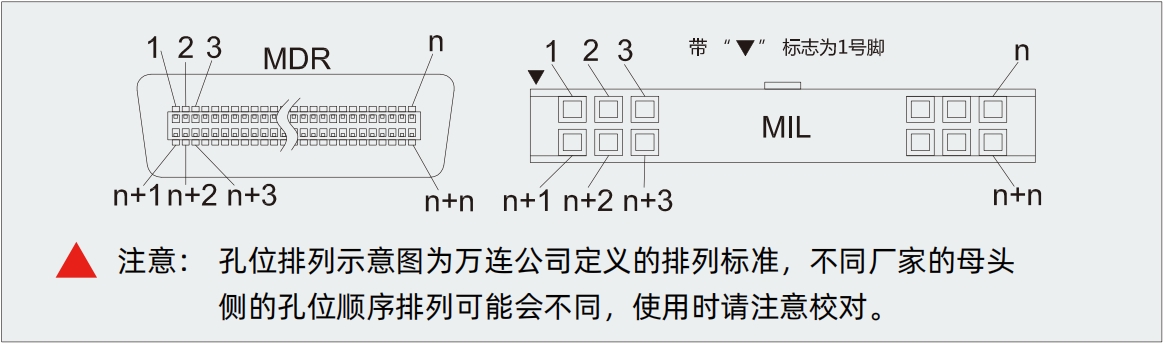

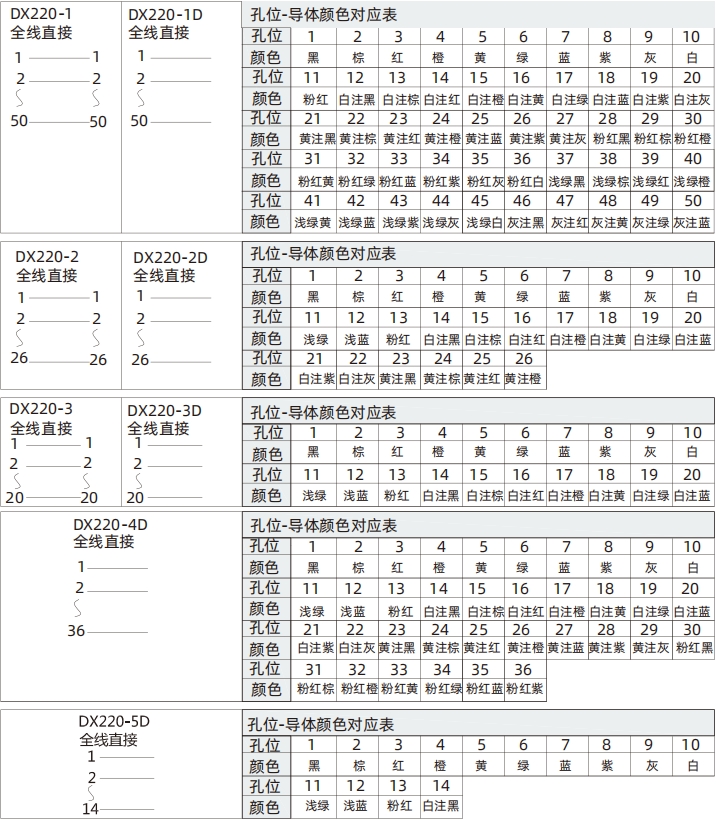

孔型排列表：
电路图：
