M12 连接器被誉为工业场景中的 “万能接口”，高密度布线技术的支撑功不可没。以电子谷的 M12 连接器为例，涵盖组装式、面板式和成型式连接器，其提供 2 芯至 16 芯丰富配置选择，不同芯数规格在功能定位、电气性能参数及适用应用场景上有着明确区分，以下为M12连接器常见芯数解析：

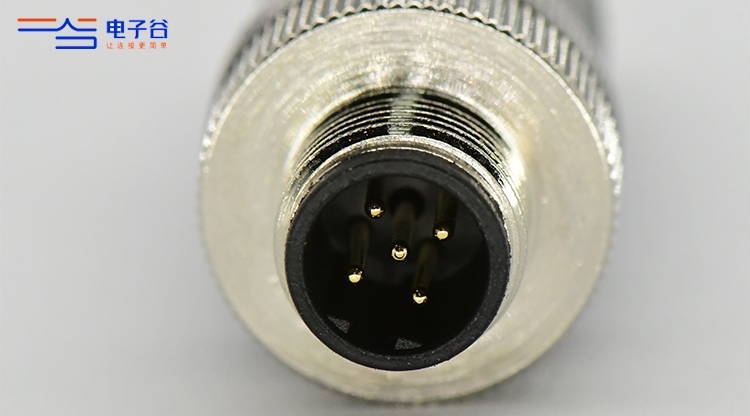

5 芯 M12 连接器
结构：2 根电源芯线 + 3 根信号芯线，可区分数字 / 模拟信号通道。
电气性能：支持 0-10V 模拟信号传输，线性误差≤0.5%。
典型应用：带模拟量输出的传感器，如压力传感器、温度传感器等。
6 芯 M12 连接器
结构：2 根电源芯线 + 4 根信号芯线，支持多类型信号并行传输。
电气性能：具备基础抗电磁干扰设计，适用于 100Mbps 以下数据传输。
典型应用：多参数检测模块连接，如环境监测设备同时传输温湿度、粉尘浓度等信号。
7 芯 M12 连接器
结构：2 根电源芯线 + 5 根信号芯线，具备独立屏蔽层（非芯线）。
电气性能：屏蔽层接地电阻≤10mΩ，支持差分信号传输。
典型应用：带诊断功能的伺服电机编码器连接，在精密数控机床中同时传输位置信号与故障诊断数据。

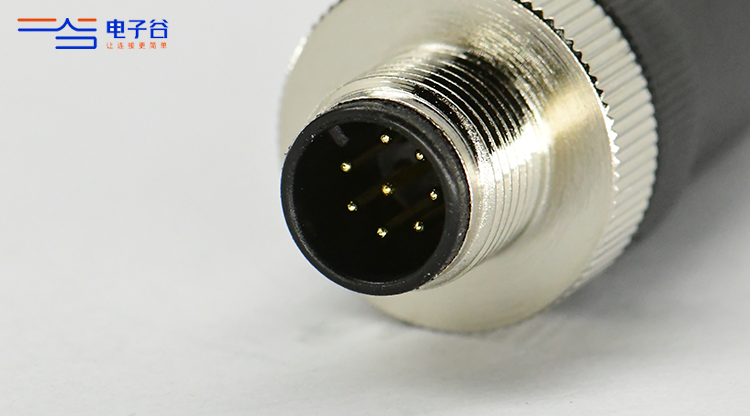

8 芯 M12 连接器
结构：2 根电源芯线 + 6 根信号芯线，适配高速工业总线。
电气性能：支持千兆以太网（如 PROFINET），传输速率达 1000Mbps。
典型应用：工业相机、视觉检测系统的高速数据传输，在半导体晶圆检测设备中实现高清图像数据与控制信号的同步传输。
9 芯 M12 连接器
结构：2 根电源芯线 + 7 根信号芯线，扩展多信号并行传输通道。
电气性能：信号传输速率≥100Mbps，优化信号隔离设计，抗干扰能力增强。
典型应用：多轴运动控制系统（传输电源、位置反馈及控制指令），高端环境监测基站（同步传输温湿度、空气质量等多参数）。
10 芯 M12 连接器
结构：2 根电源芯线 + 8 根信号芯线，含专用信号通道设计。
电气性能：额定电流 2A-4A，支持中高速工业网络协议，抗电磁干扰能力提升。
典型应用：智能交通路口设备集群（连接信号灯、车辆检测器等多设备）。
11 芯 M12 连接器
结构特点：3 根电源芯线 + 8 根信号芯线，实现电源与复杂信号独立传输。
电气性能：支持高速数据与模拟信号同步传输，延迟≤10μs。
典型应用：工业机器人控制柜与本体连接（传输驱动电源、位置信号），大型医疗影像设备功能模块互联。
此外还有2 芯 、3 芯 、4 芯 、12 芯 、13 芯 、14 芯 、15芯、16芯 M12 连接器等
M型连接器2 芯至 16 芯核心区别
电子谷M12连接器产品有M12组装式A/B/D编码半塑胶金属直头/弯头、M12组装式A/B/D编码全金属直头/弯头、M12前锁面板式板端弯头A/B/D编码焊板型、M12前锁面板式板端A/B/D编码焊板型、M12前锁面板式线端A/B/D编码焊线型、M12后锁面板式线端母头 A/B/D编码焊线型、M12成型式8芯线端X编码焊线型、M12成型式线端L编码3/4/5芯焊线型、M12成型式线端T编码3/4/5芯焊线型、M12成型式线端S编码3/4芯焊线型等。

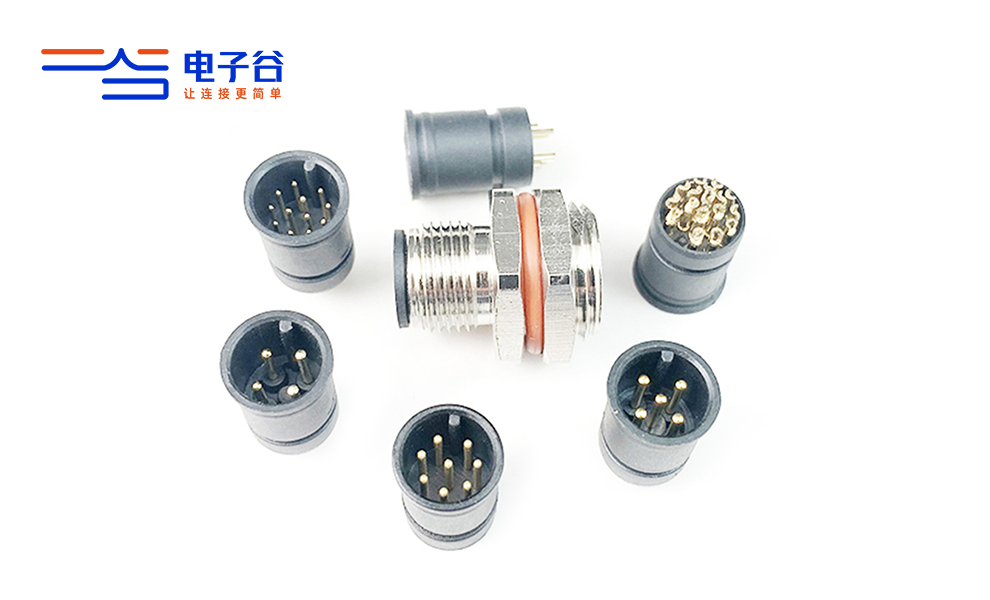

电子谷部分m12连接器产品展示
功能定位：芯数越少越侧重单一电源/信号传输，芯数增加则支持多信号集成与高速数据交互。
电气参数：高芯数型号更注重信号传输速率与抗干扰能力。
选型原则：根据设备的电源需求、信号类型（数字 / 模拟）、传输速率及集成度要求匹配芯数，避免资源浪费或性能不足。
电子谷 M12 连接器以全芯数覆盖（2-16 芯）满足多样化需求，其高密度镀金触点保障低接触电阻与长寿命，多重密封设计实现 IP68 高防护等级，可适应粉尘、潮湿、振动等严苛工业环境。从基础电源供给到高速数据传输，从单机设备到智能产线，为自动化与智能化场景提供稳定、高效的连接支撑。
