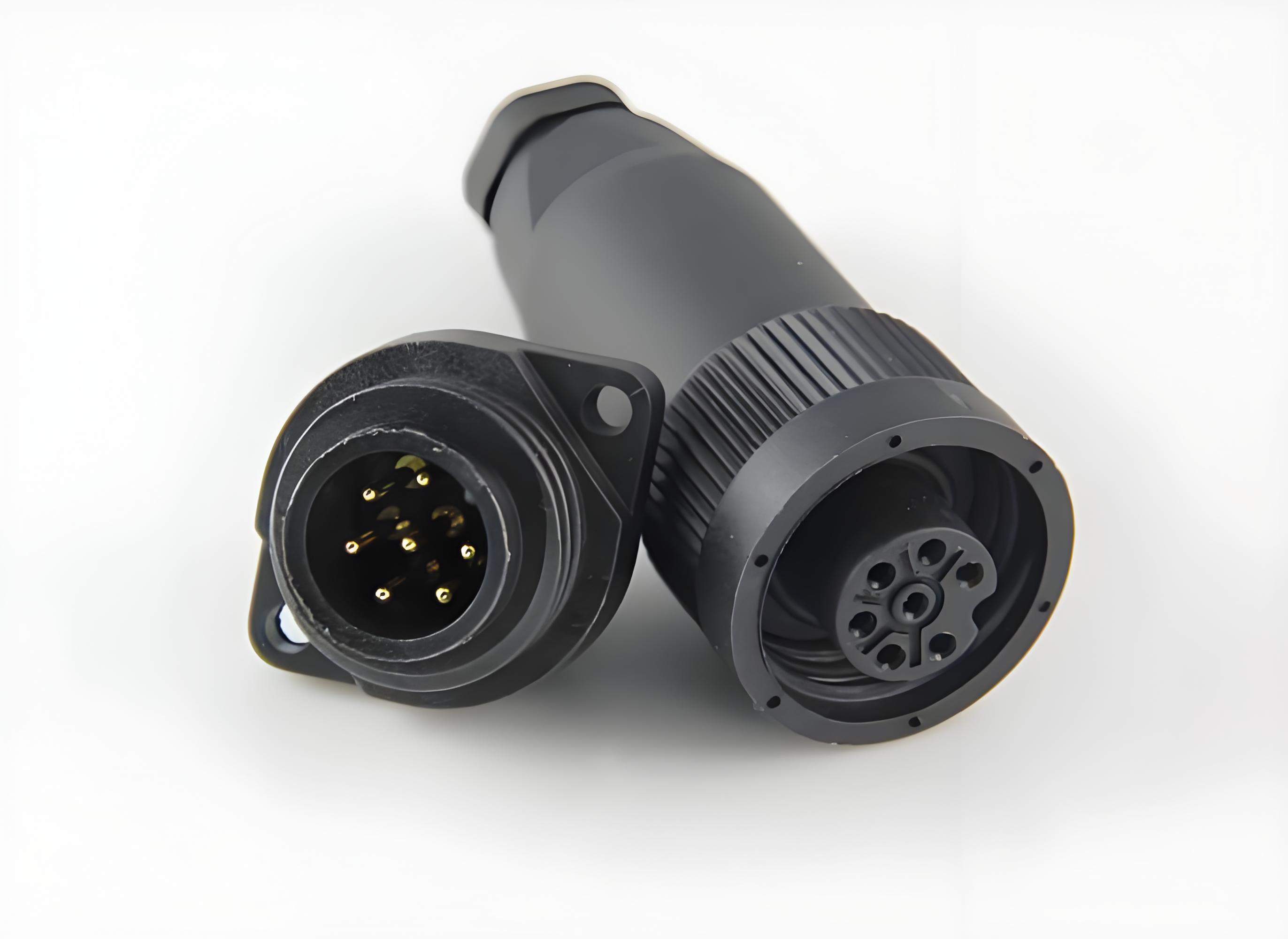

电连接器，小到家里的充电器、车间传感器，达到汽车的中控系统、工业设备的电力回路，都需要它来承担这信号传输与电力输送的重任，因此在制作过程中，大家对它的可靠性也提出了要求。然而在实际应用种，因为连接器的各种原因导致的故障仍有不少存在。其中，接触不良、过热短路、机械损伤以及环境耐受问题最为常见。弄清楚这些故障的来龙去脉，找到对应解决办法，不仅能快速帮我们排查异常，还能延长设备的使用寿命。
在电连接器的日常使用中，接触不良是大家最常遇到的故障类型，很多时候我们察觉不到它的直接原因，却能从设备的异常表现中感受到。从本质上来说，这种故障的根源其实很简单：连接器内部负责导电的金属导体，没有实现稳定、紧密的物理接触。就像两根电线没接牢一样，当金属接触面之间存在微小的缝隙、或是附着了微量杂质时，电流和信号的传输就会受阻，导电性能自然随之下降，最终反映在设备上就是运行不稳定、信号断断续续，甚至出现电力传输中断的情况。
接触不良主要因素包括：
氧化腐蚀：金属接触件长期暴露在潮湿、含化学活性气体的环境中，表面形成氧化膜，增加接触电阻。
机械磨损：插拔次数过多导致金属表面损耗，改变精密接触结构，降低接触压力。
污染积累：灰尘、油污等颗粒物进入接口，形成隔离层，影响导电性。
设计缺陷：接触部件设计不合理、材料选择不当或制造工艺粗糙，导致接触不良。
解决方案：
Ⅰ、采用符合IPC-A-610标准的异丙醇基专用清洁剂，搭配无尘布或防静电毛刷清洁接触面，避免划伤镀层；清洁频率需结合环境调整——高污染场景每月1次，普通工业环境每季度1次，消费电子场景每半年1次；清洁后需用微电阻测试仪检测接触电阻，确保≤50mΩ。
Ⅱ、腐蚀性环境优先选用镀金接触件，金的化学稳定性极高，可在-40℃~125℃环境下长期保持低接触电阻；中低腐蚀环境可选用镀银接触件，银虽易形成氧化膜Ag₂O，但氧化膜仍具有导电性，且成本低于镀金，适合汽车座舱、室内家电等场景；极端腐蚀环境可采用镀钯镍合金，耐盐雾性能达2000小时以上，远超镀金的1000小时。
Ⅲ、插拔力需控制在2-8N范围内，通过在插头端设计锥形导向孔、插座端设置定位销，减少插拔偏差导致的机械磨损；明确插拔寿命限值——工业级连接器≥500次，消费级连接器≥300次，超过寿命后需强制更换；对高频信号连接器，采用“线接触”结构，相比点接触可提升信号传输稳定性30%以上。
Ⅳ、优先选择接触压力≥1N的产品，接触面积需匹配电流需求；对多芯连接器，选用“冗余接触”设计，比如每芯2个接触点，避免单触点故障导致整体失效。
相比接触不良，过热与短路属于电连接器更严重的故障，一旦发生，带来的影响往往超出小范围的功能异常。比如工业车间里的配电箱突然跳闸，打开后发现连接器外壳有熔化痕迹；或是家用插线板因连接器短路引发火花，这些都可能导致整个设备停机，严重时还会因为高温引燃周边的绝缘材料，引发火灾等安全事故。
要理解这种故障的核心原因，其实可以从两个角度来看：一方面是电流传输过程中能量的异常积聚——比如连接器接触不良导致接触电阻变大，电流流过时就会产生额外的热量，这些热量没及时散出去，就会越积越多，让连接器温度持续升高；另一方面是绝缘失效——连接器外部的绝缘层如果因为老化、受潮出现开裂、破损，原本用来隔绝电流的屏障就会失效，电流很容易乱跑，进而引发短路，这两种情况无论是哪一种，都会对设备和使用安全造成不小的威胁。
过热与短路故障主要因素包括：
接触电阻增大：接触不良如氧化、磨损导致接触电阻上升，根据焦耳定律\(P=I^2R\)，发热功率呈平方级增加。
电流过载：连接器实际工作电流超过额定值，长期过载使导体持续发热，加速绝缘老化。
环境高温：工作环境温度过高，超出连接器材料耐温极限，导致绝缘软化、壳体变形。
绝缘劣化：绝缘层因老化、受潮出现开裂、溶胀，绝缘电阻下降，无法阻断漏电流，最终引发短路。
预防措施：
Ⅰ、采用全自动压接机进行端子压接，压接高度公差控制在±0.05mm，压接后需通过拉力测试、截面显微检测，确保导线铜丝与端子金属完全咬合，无空隙；对大电流连接器，采用双压接工艺，提升接触稳定性，降低接触电阻。
Ⅱ、选用低电阻镀层端子，选型时预留1.2-1.5倍电流余量——如实际工作电流10A，选12-15A额定连接器，新能源汽车领域需预留1.5倍，符合ISO6469标准；回路中加装分级保护装置：主回路用熔断器，支路用自恢复保险丝，避免局部过载引发整体故障。
Ⅲ、根据环境温度选择对应耐温等级的材料——发动机舱等高温场景，外壳用PPS-GF40，长期耐温150℃，短期耐温200℃，符合UL94V0阻燃，绝缘层用硅橡胶，耐温-60℃~200℃，介电强度≥20kV/mm；工业炉旁等极端高温场景，选用PEEK外壳、聚酰亚胺绝缘层，耐温-269℃~400℃；同时在外壳设计散热筋，大电流连接器需搭配金属散热壳体，将温升控制在30K以内。
机械损伤与固定失效则是从连接器的结构层面引发的故障，一旦出现，往往会直接让连接器彻底失去应有的功能。我们平时可能会遇到这样的情况：安装连接器时不小心碰掉在地上，捡起来后发现外壳裂了道缝；或是插拔连接器时没对准接口，硬往里插，导致里面的端子变了形；还有汽车行驶在颠簸路面时，某个连接器因为固定的螺丝松了，出现松动甚至脱落；更常见的是用了很久的连接器，里面的弹簧片没了弹性，插合后会感觉松垮。
机械损伤与固定失效主要诱因包括：
壳体破裂：材料强度不足或安装受力过大，导致壳体应力集中开裂。
端子变形：插拔时未对准接口，强行插入使端子弯曲、偏移，破坏接触界面。
固定失效：振动环境下，比如汽车底盘、工业产线，卡扣强度不足或螺丝无防松设计，导致连接器松动、螺丝松脱。
弹性失效：弹性部件端子弹簧片反复插拔后疲劳，应力超过疲劳极限，接触压力衰减。
解决方案：
Ⅰ、优先选用增强型复合材料——如PA66+30%玻纤，户外场景加抗UV助剂，提升耐候性；对易碰撞场景，采用PC/ABS合金外壳，兼顾刚性与韧性；安装时使用带扭矩反馈的扳手，严格遵循扭矩标准——M3螺丝1.2-1.5N・m，M4螺丝2.5-3.0N・m，M5螺丝4.0-5.0N・m，避免过拧导致壳体应力开裂，欠拧导致固定松动。
Ⅱ、端子设计“多重防呆”结构——如不对称双键位，键位错位≥3mm，防止不同型号端子误插、极性标识，搭配锥形导向孔，减少插拔偏差；端子材料选用高刚性、高弹性的合金，适合高频插拔，表面镀锡，增强耐磨性；对精密端子则采用冲压-电镀一体化工艺，确保端子形变公差≤0.05mm。
Ⅲ、振动环境优先采用机械防松+化学防松双重防御——机械防松选用尼龙嵌件防松螺母、波形弹垫，卡扣设计倒钩结构；化学防松可在螺丝螺纹处涂抹螺纹锁固胶；对汽车底盘等强振动场景，采用“支架+螺栓”固定，连接器与支架间加橡胶缓冲垫。
Ⅳ、弹性部件选用耐疲劳材料，弹簧片结构可优化为波形，分散应力集中，避免局部应力超过疲劳极限；制造过程中增加时效处理工艺，提升弹性稳定性，确保长期使用后弹性不衰减；对关键弹性部件如高压连接器端子，出厂前需通过疲劳测试，不合格品严禁出厂。
除了上述的几种，其实环境也在无形中影响着连接器的性能，甚至引发故障。一些环境因素虽看似温和，却也同样会通过侵蚀材料、破坏结构，间接引发电气或机械故障，影响连接器的使用寿命。
以下为环境的几种主要影响：
潮湿与腐蚀：沿海/高湿环境中，盐雾氯离子加速金属端子腐蚀，水汽渗入绝缘层降低绝缘性能。
温度极端：低温使塑料壳体脆化，易碰撞破裂；高温导致绝缘层软化，端子失去支撑错位。
液体污染：化工/食品场景中，油污、酸碱液体腐蚀金属、溶解绝缘层，比如常见的，汽油会使PVC绝缘层溶胀，引发短路。
紫外线臭氧：户外环境下，紫外线破坏塑料分子链，导致外壳开裂、密封失效。
防护措施：应对潮湿与腐蚀，采用多层镀层，如镀镍+镀金，耐盐雾≥1000小时，提升密封等级至IP68，壳体内放置干燥剂；耐受极端温度，选用耐高低温材料，设计温度补偿结构；抵御液体污染，选用耐化学腐蚀材料，增加防溅挡板；防护紫外线臭氧，塑料中添加抗UV剂（如苯并三唑类），外壳采用遮阳设计或涂覆抗UV涂层。
其实，电连接器的故障应对主要源于提前预防和后期精准解决，我们应该从选型时便考虑合适的接触结构以及相对应材料的选择，再到使用时的定期维护，针对不同环境做好防护，一步步降低故障发生的可能性，最终实现我们的使用或生产目的，延长设备的使用寿命。
