M12连接器A/B/D/X码选型指南：工业圆形连接器适配技巧

在工业自动化布线中，不少工程师都遇到过传感器接电无响应以太网断连频繁的问题，排查后往往发现是M12连接器编码错配——看似外形相似的A/B/D/X码，实则是功能与场景的硬边界。当前工业4.0推进下，机床、机器人、物联网设备对连接可靠性要求升级，精准匹配M12编码不仅能避免设备损坏，更能保障信号/数据传输的稳定性，这篇指南就从编码特性、协议适配、场景落地三方面，帮你理清选型逻辑。



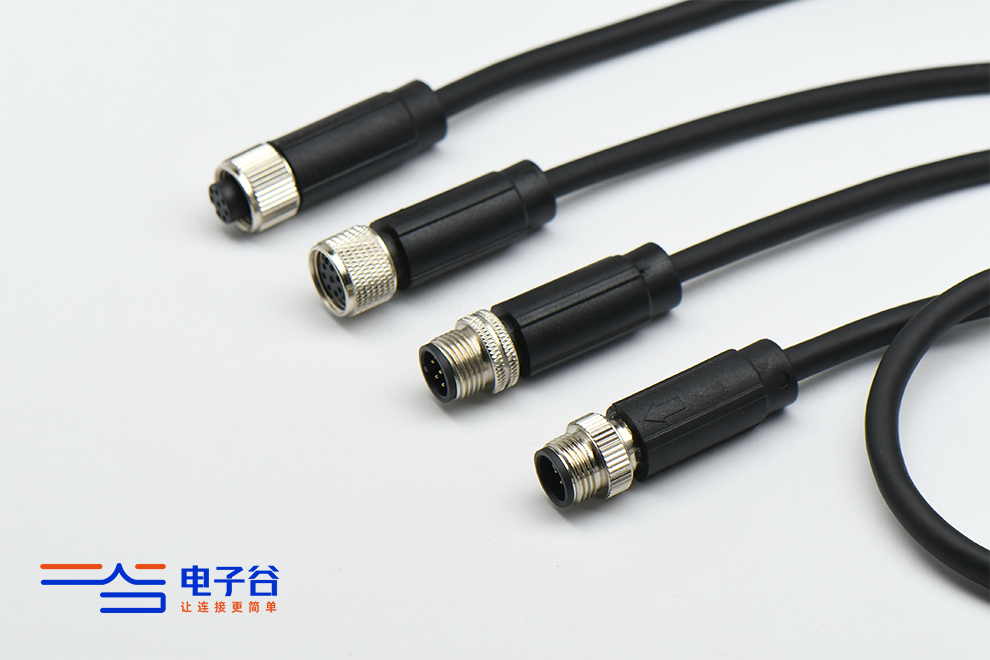

一、A/B/D/X四码核心解析：参数、协议与场景



M12连接器的编码通过外壳键位差异实现防误插+功能定义，四者在电气参数、协议兼容性上区别显著，需结合传输需求精准选择。



1. A码：基础信号与低压电源的通用款



作为工业场景的入门级编码，A码主打低频信号与低压供电，核心参数参考电子谷与德索产品标准：额定电流4A、电压60V，接触电阻≤5mΩ，适配0.12-0.5mm²导线，防护等级多为IP67（部分金属款达IP68）。



协议适配：无特定工业总线协议，仅支持4-20mA模拟信号、开关量信号传输；



典型场景：温湿度传感器、光电开关、低压指示灯等基础设备，比如机床周边的位置检测传感器，用A码连接器可避免与高速信号接口错接，且成本比其他编码低15%-20%，适合批量布线场景。



2. B码：PROFIBUS总线的专属码



B码是工业总线的专用接口，专为PROFIBUS-DP协议设计，引脚分配严格遵循总线标准（1脚屏蔽、2脚DATA+、3脚DATA-），核心参数为额定电流1A、电压250V，特性阻抗150Ω，需搭配单屏蔽（镀锡铜编织网）线缆使用，屏蔽效能≥85dB@1GHz。

协议适配：仅支持PROFIBUS-DP总线，传输速率≤12Mbps；



典型场景：车间PLC与变频器、伺服驱动器的总线连接，比如汽车焊接生产线的控制柜，用B码可确保总线信号无串扰，避免因编码错配导致整条产线停摆。



3. D码：高速以太网的主力码



随着机器视觉、工业物联网普及，D码成为千兆以太网的核心选择，遵循IEC 61076-2-101标准，核心参数为额定电流1.5A、电压60V，特性阻抗100Ω±3%，支持Profinet、EtherNet/IP等协议，传输速率上限1Gbps。



协议适配：Profinet、EtherNet/IP、Modbus-TCP等工业以太网协议；



典型场景：人形机器人视觉模块、智能相机、物联网网关，比如电子谷D码M12连接器，搭配CAT6A屏蔽双绞线，可在机器人关节振动环境下（10-2000Hz、15G加速度）保持以太网稳定，适配当前自动化产线高速数据交互需求。



4. X码：万兆传输的升级款



面对工业大数据与高清检测需求，X码实现万兆级传输突破，核心参数参考NorComp等品牌标准：8芯设计、特性阻抗100Ω±2%，通过CAT6A测试，传输速率达10Gbps，外壳用PPS+30%玻纤，耐温-40℃~125℃，防护等级IP67/IP68。

协议适配：10Gbps工业以太网、高清视觉检测协议；



典型场景：半导体晶圆检测设备、数据中心与工业服务器连接，比如光伏组件缺陷检测系统，用X码可实现高清图像（4K/8K）无延迟传输，满足当前工业视觉高精度化的趋势。



M12 A/B/D/X码选型决策对照表



编码类型	核心参数	适配协议	典型应用场景	注意事项
A 码	4A/60V，无固定阻抗	无，仅低频模拟 / 开关信号	温湿度传感器、低压指示灯	不支持以太网，避免用于高速信号传输
B 码	1A/250V，阻抗 150Ω	PROFIBUS-DP	PLC 与变频器总线连接	需 360° 屏蔽接地，否则易受电磁干扰
D 码	1.5A/60V，阻抗 100Ω	Profinet、EtherNet/IP	机器人视觉、工业物联网网关	搭配 CAT6A 线缆，适配千兆传输
X 码	1.5A/60V，阻抗 100Ω	10Gbps 工业以太网	高清检测设备、工业服务器	需高密度屏蔽，避免万兆信号衰减



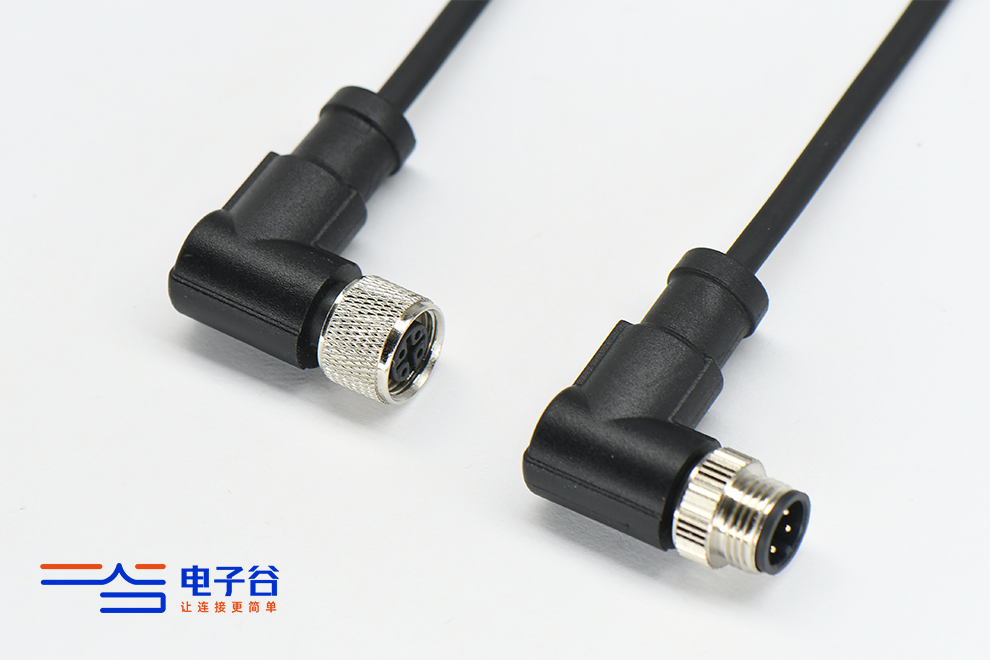

三、选型核心技巧：三步锁定适配编码



1. 先定传输类型：若为基础传感器信号（如4-20mA）选A码；工业总线选B码；千兆以太网选D码；万兆数据/高清信号选X码，避免用A码传以太网的错配。



2. 再核协议兼容性：比如设备标注Profinet，直接对应D码；标注PROFIBUS-DP，必选B码，无需测试通用兼容性。



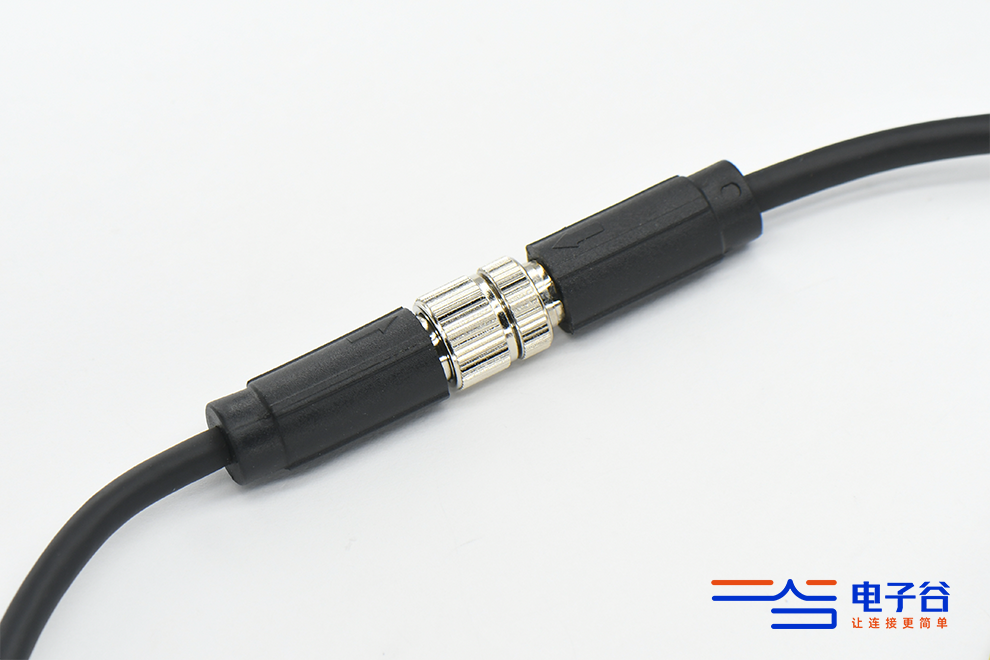

3. 最后查环境参数：户外或潮湿场景（如户外控制柜）选IP68款（如电子谷金属外壳X码）；振动剧烈场景（机器人关节）选螺纹锁紧款，确保连接稳固。



M12的A/B/D/X码并非外观标识，而是功能与场景的分界线——A码守好基础信号关，B码保障总线稳定，D码支撑千兆交互，X码适配未来万兆需求。选型时无需追求高参数，而是结合传输类型、协议、环境三要素，再参考电子谷、德索等厂商的编码适配指南，就能让工业连接既可靠又高效，为设备稳定运行筑牢接口防线。
