在城市级智慧照明、建筑群亮化和大型公园灯光秀等项目中，一个集中控制柜往往需要管理数十至数百个灯具节点。控制柜内部，主控制器与各区域分控器之间、控制柜与上位机管理系统之间，需要传输多路RS-232/485串行通信信号、CAN总线指令、干接点开关量状态反馈以及电源启停控制信号。若采用独立连接器逐个传输每一路信号，柜内布线将变得极为庞杂——数十根独立导线在狭小的控制柜空间中交叉缠绕，不仅装配耗时，故障定位也如同大海捞针。一个能在单一物理接口中完成多路信号集中传输的连接器方案，成为控制柜标准化设计和大规模部署的核心需求。
D-SUB连接器的多规格配置与工作原理

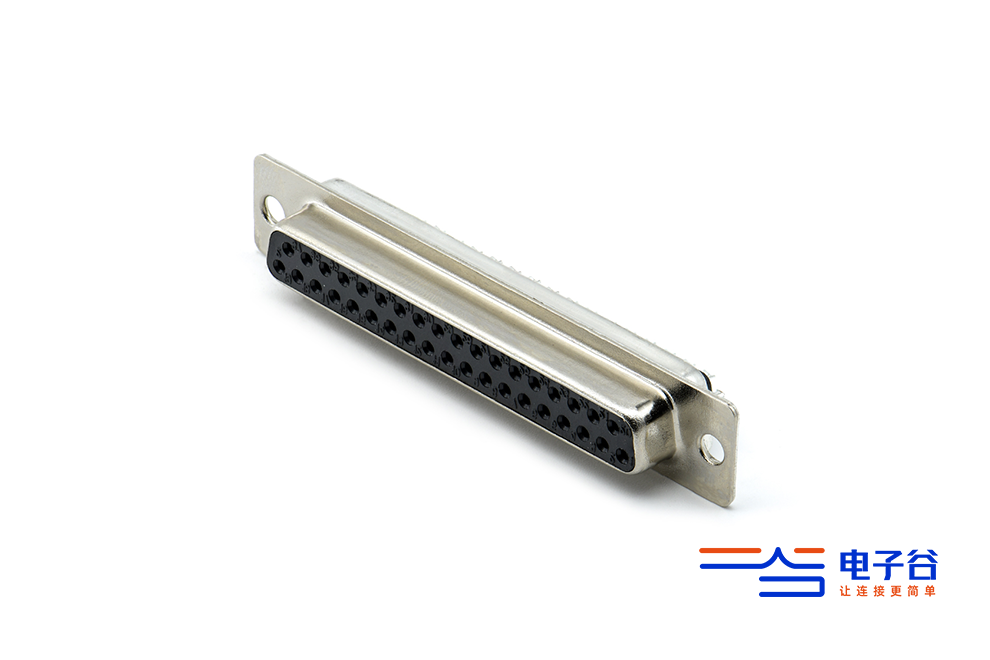

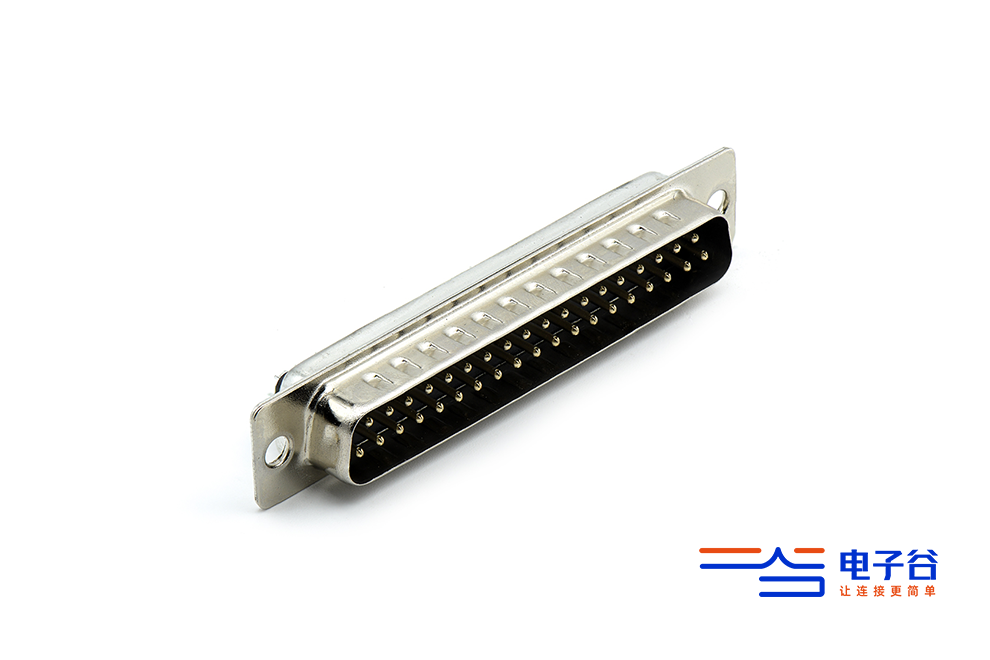

电子谷D-SUB连接器凭借其经典的D形金属外壳和多Pin数可选特性，成为智慧照明集中控制柜信号集成连接器方案中的经典选择。D-SUB的“D”形轮廓本身就是一个天然的防呆设计——反向无法插入，从物理层面杜绝了现场接线错误。产品提供9Pin、15Pin、25Pin和37Pin等多种规格，每一种规格对应不同的信号通道密度和应用定位。

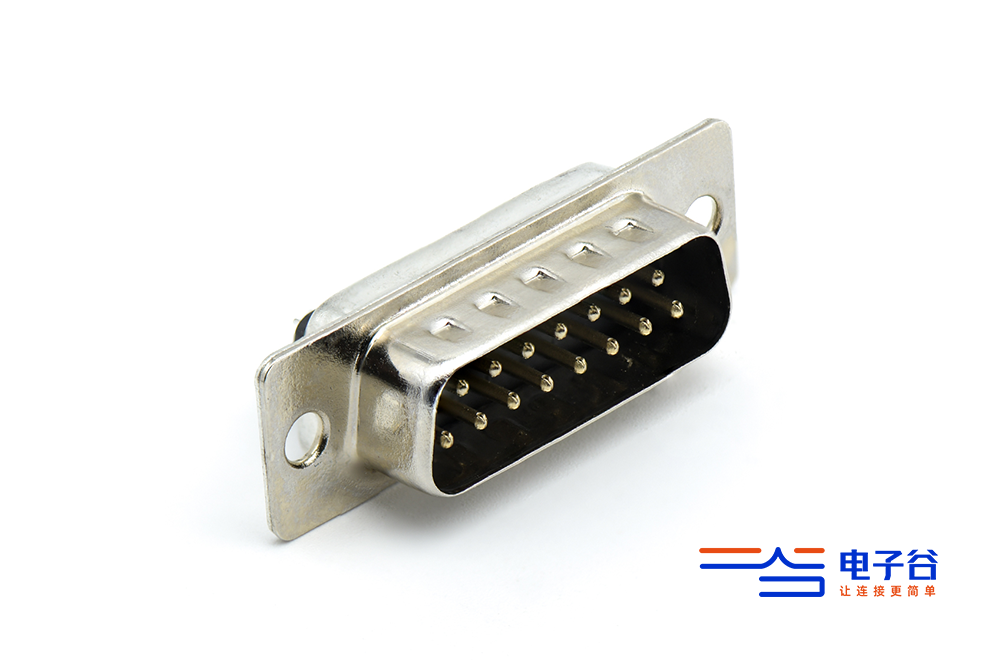

9PinD-SUB连接器是最常见的规格，常用于RS-232/485串口通信，连接主控制器与上位机管理系统，实现灯光场景编排数据的下载和运行状态的实时上传。15Pin和25Pin则用于多路数字I/O和状态信号的集中传输——一个25PinD-SUB接口足以承载八路开关量输入和八路开关量输出，加上电源和公共端引脚，将原本需要数排独立端子的接线压缩到一个标准接口中，柜内布线清晰度得到质的提升。
电气性能与信号完整性保障
从电气性能来看，电子谷D-SUB连接器端子基材为铜合金，表面镀金处理。镀金层在工业大气环境中具有优异的抗氧化能力，确保接触电阻长期稳定在≤30mΩ范围内。对于RS-485这种差分信号传输方式，接触电阻的对称性和稳定性直接关系到总线信号的共模抑制比——任何一端接触电阻的漂移都会破坏差分平衡，导致误码率上升。30mΩ级别且长期稳定的接触电阻，为控制柜内常年运行的控制信号链路提供了可靠的物理层基础。
绝缘电阻方面，电子谷D-SUB连接器达到≥5000MΩ的水平。这一参数在潮湿多雨的户外控制柜场景中至关重要——即便柜体密封在长期运行中出现微小缝隙，高绝缘电阻也能确保相邻引脚之间漏电流保持在纳安级，不会因水汽凝结而产生信号串扰或误触发。耐电压方面，产品可承受1000VAC的介电强度测试，确保在雷击感应或电气异常工况下不会发生绝缘击穿。
金属屏蔽与抗振锁紧的双重防护
D-SUB连接器的外壳材质有冷轧钢镀镍和全金属压铸两种选择。金属外壳不仅提供机械保护，更重要的是在控制柜这个电磁环境复杂的空间中扮演着EMI屏蔽的角色。控制柜内部，变频器、接触器和开关电源工作时会产生覆盖数十kHz到数百MHz的宽频电磁噪声。D-SUB的金属外壳将这些干扰能量反射和衰减在信号链路之外，防止噪声耦合到RS-485/CAN等通信总线中，确保灯光控制指令和状态反馈数据的准确传输。
在机械固定方面，D-SUB连接器标配两侧安装螺钉或锁紧螺母。这种锁紧方式的保持力远超简单的摩擦插拔——即便控制柜在运输吊装过程中经历颠簸振动，或在设备运行中承受接触器吸合释放带来的持续冲击，插头也不会出现松动或微退。工作温度覆盖-40°C至+105°C，胶芯材质为PBT阻燃材料，阻燃等级达到UL94V-0，满足集中控制柜的防火安全规范。
三种安装方式的灵活选择
电子谷D-SUB连接器提供焊线式、免焊压接式和PCB插板式三种安装方式，分别适配不同的生产模式和现场工况。焊线式适合现场手工作业和设备维护更换，技术人员可在控制柜安装现场根据实际走线长度逐一焊接；免焊压接式适合工厂化批量生产，通过专用压接工具实现端子的快速可靠连接，一致性和生产效率更高；PCB弯脚和直脚式则直接焊接在控制板或I/O扩展板上，提供稳固的机械固定和最短的信号路径。
对于智慧照明系统集成商而言，多Pin数D-SUB方案使控制柜布线从数十根独立信号线简化为一根多芯线缆，现场装配时间缩短约60%，系统模块化程度和可维护性大幅提升。在公园、广场、滨江景观带等需要数十个控制柜协同运行的大型项目中，这种标准化、模块化的信号集成方案带来的部署效率和运维便利性，其工程价值不可低估。
