人形机器人的视觉系统是其感知环境、执行决策的核心中枢，M12圆形连接器在其中充当着连接摄像头、传感器与计算单元的小部件，虽是不起眼的一环，但其性能也直接决定了视觉信号的传输质量与系统可靠性。
（图1）
这类连接器通过材料科学与结构工程的深度融合，在机械稳定性、信号完整性、环境适应性等维度构建起精准适配的技术方案，成为机器人视觉神经的物理载体。电子谷作为国内连接器领域的技术实践者，其M12系列产品通过针对性设计，为不同场景下的视觉系统提供了标准化与工程化平衡的连接解决方案。
人形机器人在运动过程中，关节活动（如髋关节屈伸、头部转动）会产生10-500Hz的高频振动，这种动态载荷对连接器的机械结构构成持续性考验。根据IEC61373《轨道交通应用电子设备的环境条件和试验》标准，这类环境下的连接器需承受10-2000Hz、振幅1.5mm的振动测试，而机器人的实际工况更为严苛。
（图2）
以宇树UnitreeGo1机器人为例，其髋关节在高速移动时的周期性位移可达0.3-1.6mm，传统条形连接器的单层屏蔽结构在此类工况下易因金属疲劳导致接触失效，表现为接触电阻瞬时跳变超过15mΩ，直接引发视觉信号中断。
动态环境下的机械稳定性保障
M12圆形连接器的机械稳定性源于螺纹锁紧设计与弹性接触结构的协同作用。电子谷M12A06-08-087型号采用铜镀镍外壳（厚度1.2mm）与PA66+30%玻璃纤维胶芯的组合，通过金属齿纹的机械咬合实现径向固定，有限元分析数据显示，这种结构可将振动应力分散至整个壳体，使振动传递系数降低40%以上。其内部端子采用铍铜合金（硬度HV380）制成弹性接触片，在0.1mm的位移范围内仍能保持2.5N的接触压力，符合Hertz接触理论中金属间欧姆接触的压力阈值（1-5N），确保振动环境下的接触稳定性。
（图3 M12防水连接器 A编码 6芯 焊线式母头）
实际测试中，该型号在10-500Hz扫频振动下的接触电阻波动始终控制在5mΩ以内，0.3mm厚的铜合金端子（导电截面积1.5mm²）在10A持续电流下的温升≤15℃，远低于IEC60884《家用和类似用途插头插座》标准规定的30℃上限。某工业机器人厂商的应用数据显示，采用该方案后，视觉系统的信号中断故障率较传统连接方式下降60%，尤其在机器人快速转向等动态场景中表现稳定。
复杂电磁环境下的信号完整性维护
视觉系统的高分辨率图像传输（如4K@60fps）对信号完整性提出极致要求，其12Gbps的带宽需求意味着连接器必须具备优异的阻抗匹配与抗干扰能力。M12连接器通过三层屏蔽架构实现电磁兼容（EMC）设计：外层镀镍铜壳构成法拉第笼，对辐射干扰的衰减率≥80dB；中层导电橡胶圈实现360°动态密封，在振动状态下仍能保持屏蔽连续性；内层采用绞合式排线（每米绞合30次），通过差模信号抵消原理将串扰控制在0.5dB以下。
这种设计使连接器在EN55032《信息技术设备的无线电骚扰限值和测量方法》测试中，1GHz频段的辐射发射幅值≤30dBμV/m，满足工业自动化场景的电磁环境要求。
（图4 M12防水连接器 X编码 8芯 前锁面板式）
电子谷M12X系列针对高速数据传输进行专项优化，其8芯结构采用差分信号对布局，通过三维建模将相邻信号针间距精确控制在2.3mm，配合TPE绝缘材料（介电常数3.2），使特性阻抗稳定在100Ω±5Ω，回波损耗在1GHz频率下≤-15dB，确保97%以上的信号能量被有效传输。端子的0.8μm镀金层降低了接触电阻（≤1mΩ），同时提升了插拔耐久性（5000次插拔后接触电阻增加值≤2mΩ）。
极端环境下的防护能力构建
人形机器人的工作场景可能涉及高温、高湿、粉尘等极端条件，M12连接器的IP67/IP68防护等级通过多重密封机制实现：插合界面采用双O型氟胶圈，通过30%压缩量形成两道防水屏障；电缆出口采用预注塑密封工艺，将密封可靠性从传统压接式的80%提升至99.9%。

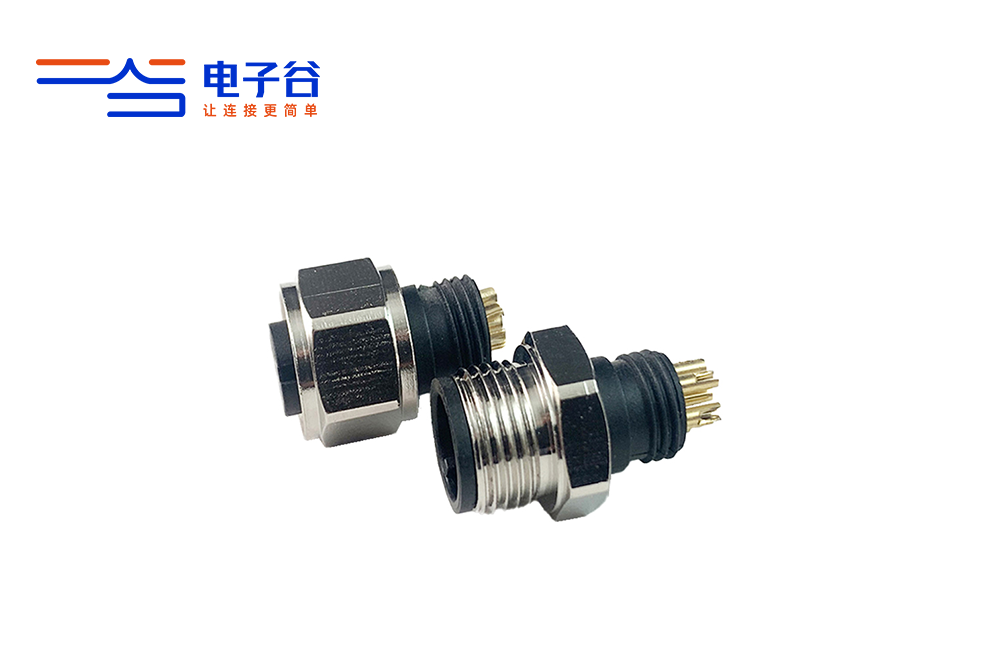

（图5 M12防水连接器 ABD编码 焊线式母头）
电子谷M12XXX-08-106型号的针座采用紧密聚合物材料，其吸水率＜0.02%，在95%RH湿度环境下放置1000小时后，绝缘电阻仍保持在1000MΩ以上，有效避免了潮湿环境下的漏电流风险。某水下清洗机器人的应用案例显示，采用该连接器后，因潮湿引发的视觉信号短路故障从每月3次降至零。
在温度适应性方面，M12连接器的工作范围覆盖-40℃至+105℃。电子谷M12D系列通过材料匹配设计实现宽温稳定：镍基合金端子（热膨胀系数13×10⁻⁶/℃）与UL94V0级阻燃外壳（PA66+GF）的膨胀差控制在0.05mm以内，在-40℃至+85℃的温度循环测试中（100次），接触电阻波动≤3mΩ。

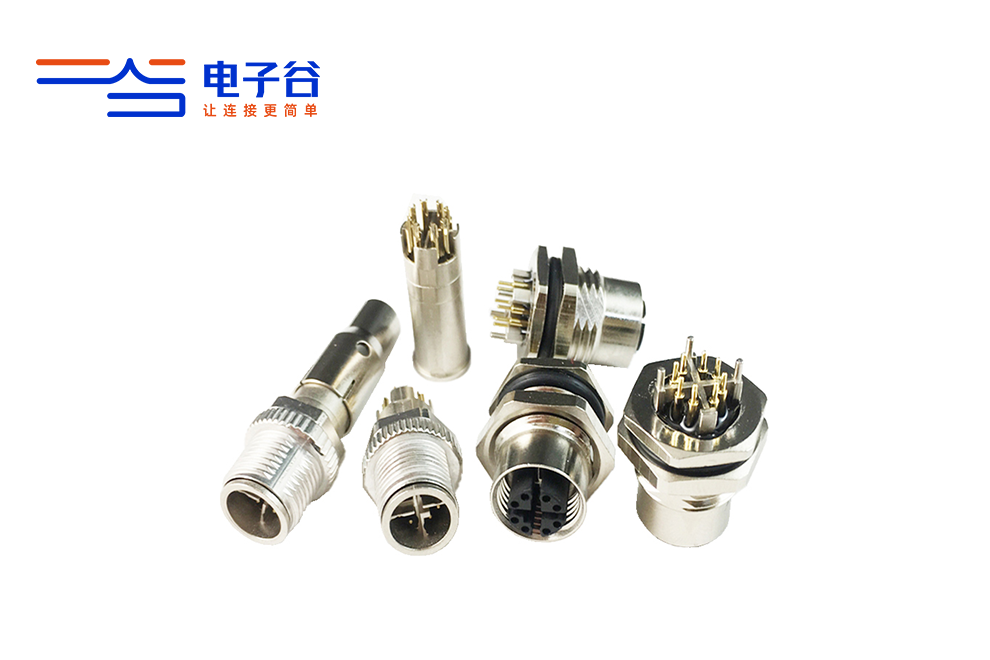

（图6 M12防水连接器 A编码 前锁面板式）
这种稳定性在工业炉区等高温场景中尤为关键——与电子谷保持长期合作的钢厂巡检机器人采用该方案后，视觉系统在60℃环境下的年均故障率从25%降至3%，大幅降低了维护成本。
模块化设计与系统集成优化
人形机器人视觉系统的多传感器融合（RGB摄像头、红外传感器、深度相机等）需求，推动M12连接器向模块化集成方向发展。
电子谷的M12混合连接器创新性地实现电源-信号复合传输：1-2号针传输24V/5A电源，3-6号针传输10Gbps高速信号，7-8号针传输I2C控制信号，通过1.5mm厚的金属隔板实现电源层与信号层的电磁隔离，避免功率传输对高频信号的干扰。这种设计使机器人躯干内的接口数量减少40%，布线空间压缩30%，显著优化了关节部位的空间利用率。
（图7）
在安装维护层面，M12连接器的卡扣式锁紧结构允许徒手操作，配合防误插键位设计（不同功能接口采用独特键位），将单次检修时间从30分钟缩短至10分钟。某物流机器人维保团队的反馈显示，这种设计使年度维护成本降低30%，系统可用性提升至99.5%。
随着机器人视觉向多模态、高动态方向发展，M12连接器的技术迭代呈现三大趋势：
其一，智能化集成，通过嵌入NTC温度传感器与微处理器，实时监测接触电阻、温升等参数，预计可实现故障预判准确率从80%提升至99%；
其二，材料创新，石墨烯增强铜基复合材料（导电率提升15%，抗拉强度增加30%）的应用，可使相同载流下的温升降低8℃，为高功率视觉系统提供支撑；
其三，模块化定制平台，基于数字化仿真工具，用户可输入环境参数（温度、振动频率等）自动生成最优方案，电子谷已将定制周期从45天缩短至15天，实现标准化与定制化的高效平衡。
（图8）
M12圆形连接器在人形机器人视觉系统中的核心价值，在于其将机械稳定性、信号完整性、环境适应性等分散需求整合为系统级解决方案。从铜合金端子的接触压力控制到石墨烯材料的性能突破，从螺纹锁紧的机械设计到智能监测的功能集成，每一项技术参数的优化都指向动态环境下的可靠传输这一核心目标。
电子谷与各企业的实践表明，连接器已从单纯的物理连接部件，进化为支撑机器人视觉系统精度与可靠性的关键基础设施，其技术演进不仅推动着机器人感知能力的提升，更折射出工业制造向精密化、智能化跃迁的深层逻辑。
